品牌:盈丰铸造
材质:铸钢
型号:定制
起订:1吨
供应:50000吨
发货:3天内
立即购买

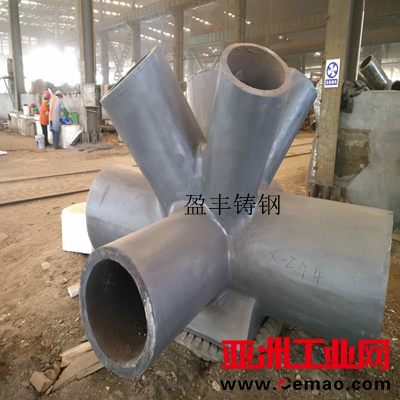

铸钢节点部位多个杆件交汇，与之连接杆件均为厚板构件，其中伸臂桁架弦杆使用的钢板最厚，为130毫米，材质为低合金高强钢Q420GJC，焊接熔敷量大，焊接残余应力大;铸钢件匀质性差，结构较轧制钢板疏松，厚度方向受力较弱，不能用厚度方向性能Z向指标对铸钢件衡量;厚度60～130毫米的钢板焊接于铸钢件的表面，过大的焊接收缩应力增大了铸钢件厚度方向层状撕裂倾向，一旦出现此结果，修复将很困难;铸钢件晶粒粗大，如果焊接材料、焊接工艺不当，容易产生冷裂纹;铸钢件由于本身生产特点决定了晶间存在低熔点偏析，且杂质较多，高的热应力作用情况下可能导致铸钢件内部热裂纹;铸钢件本身存在疏松气孔，焊接过程中内部气体的分解，增加了熔池中气体的成分，易产生气孔;铸钢节点分支杆件多，个别杆件相对于柱身存在双向的倾斜角度，空间定位困难，增加了制作精度控制难度。
铸钢焊接节点设计计算时，铸钢受力计算截面为与之连接的钢板对应的截面积，材质、节点构造如不满足规范条件，将会给铸钢节点的制作和受力带来极大风险，给结构安全带来严重隐患。所以节点的设计不仅须满足承载能力要求，同时还应考虑铸造、制作及焊接工艺方面的要求。
为保证深圳京基蔡屋围金融中心工程良好的焊接性能，铸钢节点与其他构件连接时，受拉控制为主的焊缝连接应采用对接全熔透焊缝。在节点构造上，要尽量避免铸钢本体直接与构件T形焊透连接。采用铸钢本体伸阶与厚板部件连接，伸出的台阶壁厚不得急剧变化，其壁厚变化斜率应小于1：5。铸钢节点细部设计应避免尖角或直角，且有利于气体的排出。由于伸臂桁架铸钢节点焊接熔敷量大，焊接后易产生焊接变形，焊接应力可能导致裂纹。对此可采取合理的焊接工艺措施，从根本上减小或消除焊接问题是保证铸钢节点质量的关键所在。
