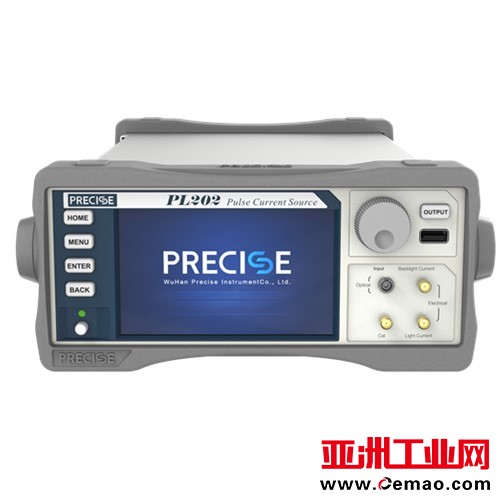

品牌:普赛斯仪表
尺寸:106*255*425mm
测试量:脉冲电压、脉冲电流、峰值光功率
脉冲恒流输出:0~300mA，0~3A，0~30A量程
起订:1台
供应:10000台
发货:30天内
立即购买
热斑效应：太阳能电池一般是由多块电池组件串联或并联起来。串联支路中可能由于电池片内部缺陷或者外部遮挡，将被当作负载消耗其他有光照的太阳电池组件所产生的能量。被遮蔽的太阳电池组件此时会严重发热而受损。

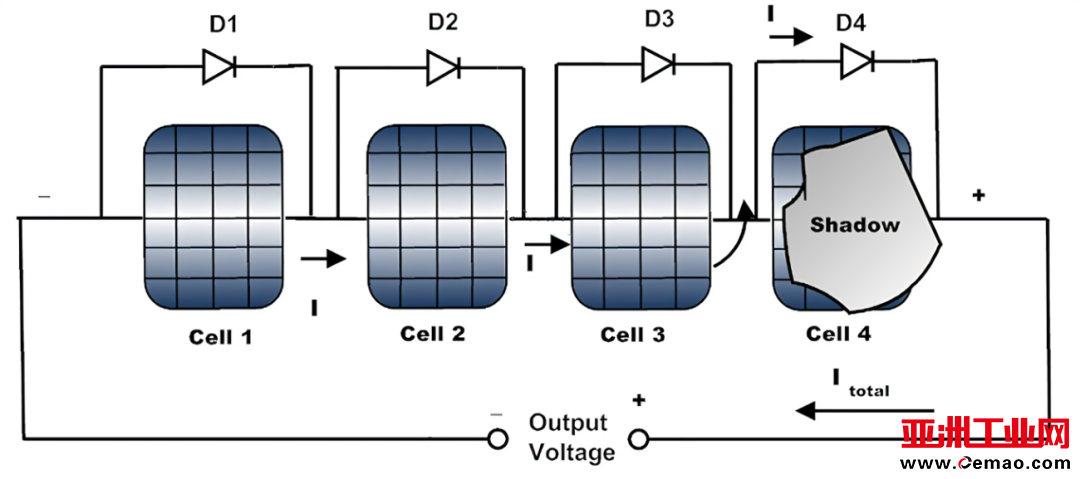

旁路二极管：是指并联于太阳能电池板正负极两端之间的二极管，能够有效地防止硅电池片因热斑效应而烧毁，是光伏太阳能组件的重要组成部分，旁路二极管的质量直接影响着光伏电站的发电量及使用安全。
热性能测试旨在确定二极管的温度特性以及其在连续工作条件下的结温。测试时将组件加热到指定温度，并施加ISC或者1.25倍ISC脉冲电流(<1ms)，待热稳定后（如1h），测量旁路二极管的正向电压以及表面温度，根据以下温度可计算旁路二极管的结温：
Tj = Tcase + R*U*I
- R为热阻系数，由厂家提供 - Tcase为二极管表面温度
- U为二极管正向压降 - I为组件短路电流

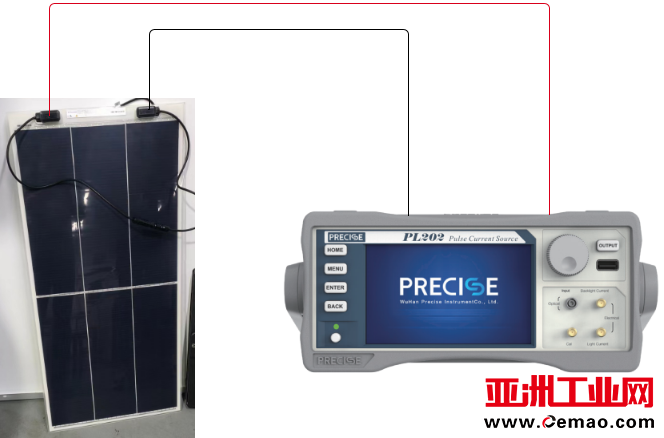

旁路二极管热性能测试方案：
普赛斯仪表脉冲电流源优势：
1、输出脉冲电流同时测量器件电压。
2、输出脉冲边沿陡（最小100ns）,测试效率高。
3、源测精度高达0.1%。

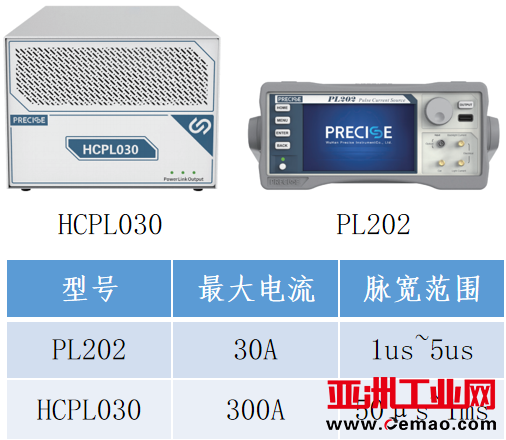

旁路二极管热性能测试脉冲电流源认准普赛斯仪表，普赛斯脉冲恒流源超窄至1us的脉宽,大到30A的脉冲电流,兼容CW和QCW模式,丰富的软件接口，可广泛用于LD脉冲电流、脉冲电压、PD光电流、背光二极管暗电流测试；详询一八一四零六六三四七六；
