XHHW-2, 600V,RW-90, 电力缆
应用及描述
XHHW - 2，RW – 90类建筑线通常敷设于导管或其他国家电气规范（NEC）的规定认证的管道中，用于服务，馈线和分支电路配线，XHHW - 2允许用于温度不超过90°C潮湿/干燥的环境中，以及要求优越的绝缘韧性和耐化学性的工业环境中。它用于600伏的电路中。 1/0 AWG及以上可用于国家电气规范认证的电缆架上，且符合IEEE 1202/UL FT4的火焰测试和ICEA T-29-520 (210,000 Btu/hr)火焰测试.
标准及认证
UL 44 - 热固性材料绝缘线缆.UL 1685 - CT 火焰暴露试验.
UL 1581- 火焰暴露试验 (VW-1)
IEEE 1202/FT4 (2/0 AWG及以上)
火焰测试(70,000 Btu/hr 垂直托盘燃烧测试).
ICEA T-29-520 (210,000 Btu/hr)火焰测试
ICEA S-95-658 (NEMA WC70)
电缆结构

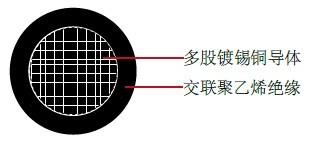

导体: 单芯铜导体，多股镀锡退火铜，遵循ASTM B3， ASTM B8 B类绝缘: 阻燃防潮交联聚乙烯 (FRXLPE)
颜色:黑色，其他可选
电缆参数
| 线规 | 股数 | 标称导体直径 INCH/MM |
标称绝缘厚度 MM |
标称电缆外径 MM |
标称铜的重量 LBS/KFT KG/KM |
标称电缆重量 KG/KM |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 | 7 | 0.07 | 1.80 | 0.030 | 0.76 | 0.13 | 3.38 | 12 | 18 | 17 | 25 |
| 12 | 7 | 0.09 | 2.26 | 0.030 | 0.76 | 0.15 | 3.84 | 20 | 30 | 26 | 39 |
| 10 | 7 | 0.11 | 2.87 | 0.030 | 0.76 | 0.18 | 4.57 | 32 | 48 | 38 | 57 |
| 8 | 7 | 0.14 | 3.56 | 0.045 | 1.14 | 0.24 | 6.10 | 51 | 76 | 65 | 97 |
| 6 | 7 | 0.18 | 4.57 | 0.045 | 1.14 | 0.28 | 7.11 | 81 | 121 | 99 | 147 |
| 4 | 7 | 0.23 | 5.84 | 0.045 | 1.14 | 0.33 | 8.38 | 129 | 192 | 152 | 226 |
| 2 | 7 | 0.29 | 7.37 | 0.045 | 1.14 | 0.39 | 9.91 | 205 | 305 | 233 | 347 |
| 1 | 19 | 0.32 | 8.13 | 0.055 | 1.40 | 0.44 | 11.18 | 256 | 381 | 293 | 437 |
| 1/0 | 19 | 0.36 | 9.14 | 0.055 | 1.40 | 0.48 | 12.19 | 326 | 485 | 364 | 572 |
| 2/0 | 19 | 0.41 | 10.41 | 0.055 | 1.40 | 0.53 | 13.46 | 411 | 612 | 453 | 674 |
