品牌:徐州海河
量程:0-6m
分辨率:1mm
输出信号:RS485/格雷码/4-20毫安
起订:1套
供应:1000套
发货:3天内
立即购买

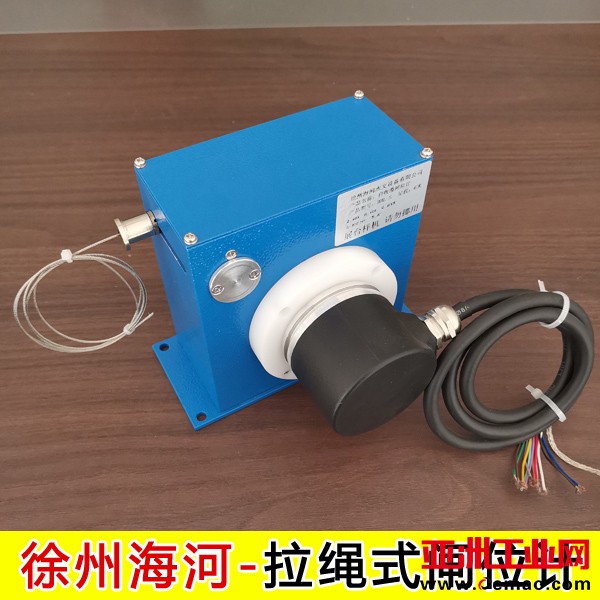

HHL-S自收缆闸位计
概述
HHL-S自收缆闸位计，从内部拉出一根钢丝绳与被测闸门直接联结，闸门提升或下降时钢丝绳带动与编码器同轴的测轮旋转，使编码器与被测闸门同步转动，从而将被测闸门的启降转化为编码器轴的旋转，输出相应的位置信息。其内部的机械机构主要由编码器、连接法兰盘、箱体、主轴、恒力弹簧、弹簧盒（排绳轮）、同步轮、同步带、丝杠、滑块、滑杆等组成，下降过程由闸门拉动弹簧反绕，带动机械机构转动，上升则由反绕弹簧产生的力量带动机械转动、拉动钢丝绳上升。该传感器结构合理，内部采用单层平铺绕绳，重复性好，安装简便、抗干扰能力强，分辨率高，寿命长，集检测与A/D转换为一体，有掉电后信号跟踪记忆功能。它能够长期用于被测件位移量的检测，并能保证性能的稳定可靠。适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量，控制。是江河湖泊、水库、船闸、水电站、水文站、水厂及石油化工等行业理想测量与控制位移的传感器。
二、主要技术指标:
1、检测量程：6米
2、分辨率：1毫米
3、测量系统误差：≤3mm
4、外形尺寸：长150mmx宽120mmx高160mm
5、底板安装固定孔：长138mmx宽54mm，4-ф5.6固定孔
6、输出信号（可单选或多选）：4-20毫安；RS485；串行SSI信号
7、工作电压：DC12V-24V
8、防护等级: IP63，传感器等级IP65
9、环境参数: 温度 -25℃～+80℃，相对湿度≤95%(RH40℃)
