品牌:徐州海河
量程:0-40米
分辨率:1mm
输出信号:RS485/格雷码/4-20毫安
起订:1套
供应:1000套
发货:3天内
立即购买
HSW浮子式水位计
使用说明
徐州海河水文设备有限公司
一、概述
HSW浮子式水位计是集光、机、电技术于一体的数字化传感器。通过光电转换，将输出轴的角度位移量转换成相应的数字量，可以高精度测量被测液位高度，能确认绝对位置。具有断电记忆功能。
其工作原理就是：水位传感器测轮安装在编码器输入轴上，钢丝绳一端连接浮子、另一端连接重锤，钢丝绳绕在测轮上。当液位发生变化时浮子随液位的变化而升降，钢丝绳带动测轮转动，编码器输出相应的实时水位值。
该传感器结构合理，抗干扰能力强，分辨率高，量程大， 寿命长 ，有掉电后信号跟踪记忆功能。它能够长期用于液位测量并能保证性能的稳定可靠。
广泛适用于对江河湖泊、水库、船闸、水库、水电站、水文站、水厂、以及石油化工等地表水或地下水的水位测量。
二、主要技术指标:
1、 基本参数
a、测量范围：配周长320的测轮量程20米；配周长640的测轮量程40米
b、水位变率：< 100厘米/分
c、分辨力：1mm
d、水位轮启动力矩：< 100克·厘米（0.0098N·m）
e、测量准确度：≤±2cm或0.2%F·S
2、 机械参数
a、水位轮工作周长：32cm/64 cm
b、测量缆：Φ0.8mm包塑不锈钢缆
c、浮子直径：10cm或15cm（其它尺寸可定制）
3、 电参数
a、格雷码输出：16位
b、输出形式：OC门
4、 通信接口（选装）
a、格雷码输出（B）
b、RS485接口：MODBUS-RTU协议（M）
c、4～20mA模拟量信号输出（A）
5、 使用环境
a、环境温度：-25℃～85℃
b、相对湿度；<95%(40℃)
d、电源电压：12-24VDC
三、工作原理
仪器结构、工作原理：

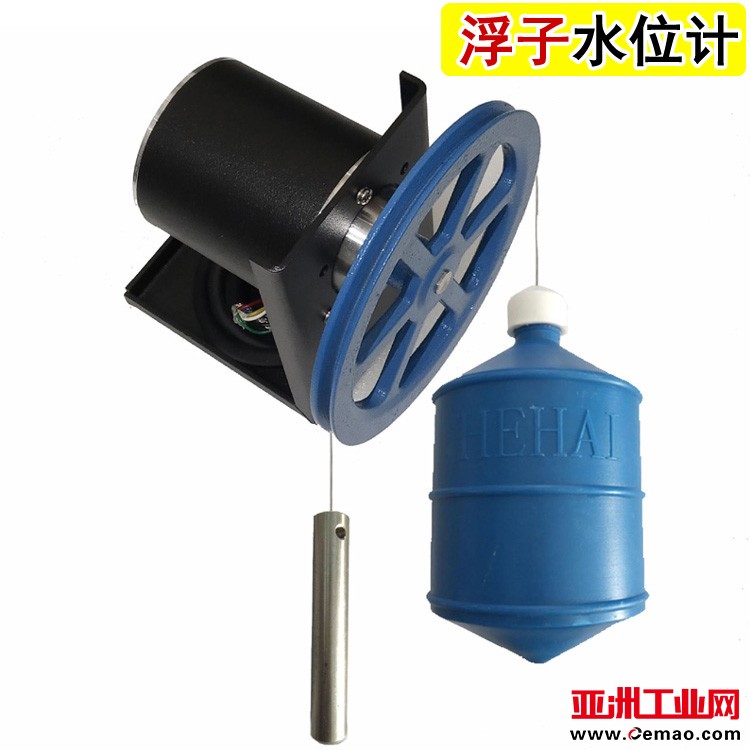

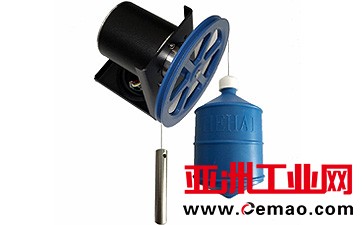

本仪器由浮子、钢丝绳、重锤、测轮、传感器、支架、输出插座等部分构成。
