价格:￥100.00/套
品牌:徐州海河
量程:0-80m
分辨率:1cm/1mm
输出信号:格雷码/RS485/串行SSI信号/4-20毫安
起订:1套
供应:1000套
发货:3天内

立即购买

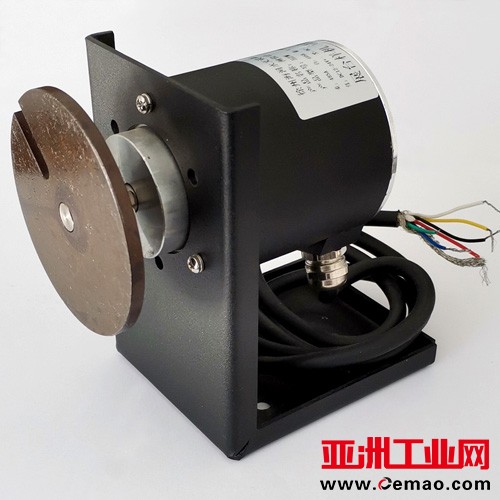

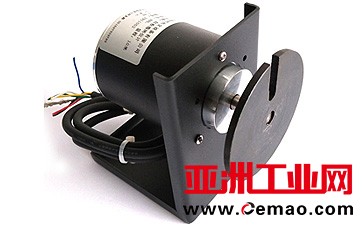

 HZW系列闸门开度传感器是针对闸门测量的特点，采用光电式或接触式编码器，在内部配以精密的变速机构制造而成。其输出信号有并行格雷码、串行RS485、4-20mA标准模拟量以及SSI同步串行信号等多种方式供用户选择。该传感器安装方便，适应性强，稳定可靠，集检测与A/D转换为一体，具有断电记忆跟踪功能。适合对各类闸门（平板门、弧形门、人字门、门机、桥机等）的起吊高度进行测量。其功能、特点，可靠性等深受广大水利水电工程技术人员的信赖和好评。

一、 主要技术指标：

该传感器的技术指标主要取决于所配编码器，可选配的编码器有：HGD65535光电编码器、HJZ8192接触式编码器、或各种进口编码器。

1、 HGD65535光电编码器（专利号：ZL 2010 2 0521497.9）

编码特性：编码，每周1024组编码，连续64周（即1024*64）

工作电压：DC12-24V

外型尺寸：主体直径60，长64

使用环境温度：-20℃～+75℃（不结露）
     保存环境温度：-25℃～+80℃

消耗电流：≤70mA（输出信号、供电电压不同，影响功耗）

防护等级：IP64

输出信号：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号

















 2、HJZ8192接触式编码器

编码特性：每周128组编码，连续64周（即128*64）

工作电压：不大于DC30V

外型尺寸：见下图

使用环境温度：-30℃～+85℃（不结露）
相对湿度：＜90% (40℃)

消耗电流：≤40mA（译码电路回路决定）

防护等级：IP64

输出信号：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号



















3、

4、

5、

6、

3、JX8192机械编码器

编码特性：每周32组编码，连续256周（即32*256）

工作电压：DC12V

外型尺寸：见下图

使用环境温度：-20℃～+75℃（不结露）
保存环境温度：-25℃～+80℃

消耗电流：≤40mA

防护等级：IP64

输出信号：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号





4、12*12磁电编码器

编码特性：4096*4096

工作电压：DC12-24V

外型尺寸：下图

使用环境温度：-20℃～+75℃（不结露）
     保存环境温度：-25℃～+80℃

     消耗电流：12V电源29毫安；24V电源16毫安。输出接口和供电电压不同影响该参数

防护等级：IP65

输出信号：A-4-20毫安；M-RS485；S-串行SSI信号





三、接线关系

1、光电、磁电编码器接线（用不到的功能线忽略）：

电缆输出
芯缆颜色	信号输出
红色	10—30Vdc (工作电源)
黑色	GND、4-20毫安输出-
紫色	CLOCK+ (时钟正)
粉色	CLOCK- (时钟负)
灰色	DATA+ (数据正)
橘色	DATA- (数据负)
黄色	RS485A
白色	RS485B
兰色	4-20毫安输出+
棕色	旋转方向（注1)
绿色	清零（注2)
浅蓝色	4-20毫安满度设置（注3)

 2、8192并行格雷码：

19芯航空插头，1—14为数据从低到高D0-D13，19为公用线

3、JX8192机械编码器接线关系：

 3.1、485接口（4芯航插）：1-485A；2-485B；3-+12V；4-GND。

 3.2、格雷码接口（19芯航插）： 1—13为数据D0-D12，19为公共端。

 3.3、模拟量接口（6芯航插）：1-485A；2-485B；3-4-20mA +；4-4-20mA -；5-+12V；6-GND











 四芯航插示意图                                         6芯航插示意图





四、安装*使用及注意事项：

1、本传感器属于高精度仪器，安装时严禁敲击和摔打碰撞。

2、传感器与外部联接应避免刚性连接，而应采用联轴器、连接齿轮或同步带联接传动。

3、安装时注意其允许的轴负载，不得超过极限负载。

4、注意不要超过编码器的极限转速，如超过极限转速时，电信号可能会丢失。

5、接线务必正确，错误接线可能会导致传感器内部电路损坏。

6、请不要将传感器的输出线与动力等线绕在一起或同一管道传输，也不宜在配线盘附近使用，以防干扰。
