品牌:北京阿尔泰科技
品牌:阿尔泰科技
型号:USB3140A
起订:1块
供应:200块
发货:3天内
发送询价

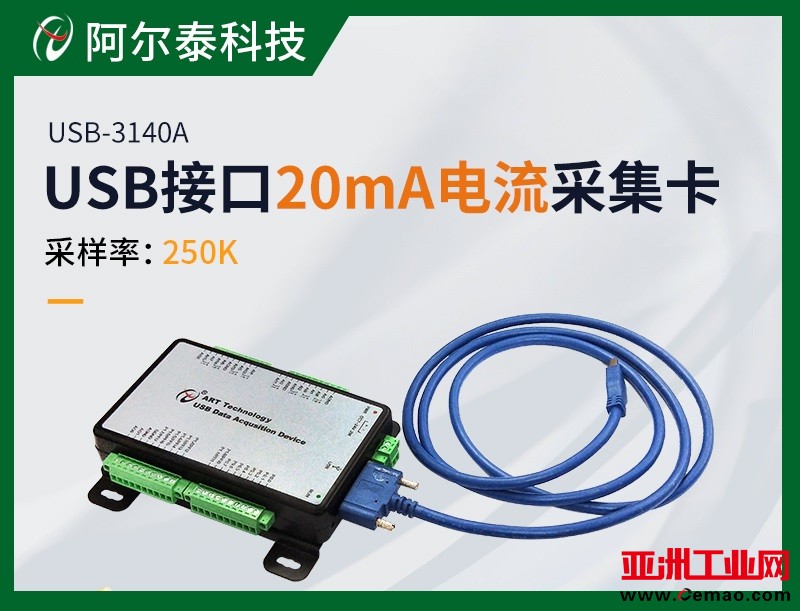

产品概述:一款多功能数据采集卡。该板卡提供8路模拟量电流输入通道，16bit分辨率，总采样频率250kS/s，内置高精密转换电阻,
可直接量测土20mA的电流信号;8路静态数字I/O，8路可编程I/O;以及2路多功能计数器。可实现边沿计数、频率测量、周期测量、半
周期测量、脉宽测量、双边沿间隔测量、线性位置测量、角度位置测量、脉冲输出等功能。
应用场合:电子产品质量检测、信号采集、过程控制、伺服控制。
应用场合:电子产品质量检测、信号采集、过程控制、伺服控制。
指标参数
|
AI模拟量输入 |
通道数量 |
8通道 |
|
采样范围 |
±20mA |
|
|
采集速率 |
250 kS/s |
|
|
通道扫描模式 |
异步循环扫描 |
|
|
采集模式 |
按需单点采样、有限点采样、连续采样 |
|
|
采样电阻 |
249.5 Ω |
|
|
增益误差 |
±0.05% Max @ FSR |
|
|
偏移误差 |
±0.01mA（典型值） |
|
|
CMRR |
80dB |
|
|
模拟带宽（-3dB） |
10kHz |
|
|
存储器深度 |
4K 点FIFO |
|
|
耦合方式 |
直流耦合 |
|
|
校准方式 |
不支持自动校准 |
|
|
触发源 |
软件触发、数字触发 |
|
|
触发方式 |
开始触发、参考触发、暂停触发 |
|
|
DIO数字量 输入输出 |
通道数 |
16 Line |
|
电气标准 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向与状态 |
|
|
CTR计数器 |
通道数 |
2路多功能计数器 |
|
计数器位数 |
32位 |
|
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、 脉冲测量、脉宽测量、双边沿间隔测量、 位置测量 (基于增量式编码器) |
|
|
CO：脉冲输出 |
