品牌:GE
品牌:GE
型号:PCIE
主要功能:网络交换
起订:1件
供应:99件
发货:3天内
描述
这是一款被动适配卡，它支持通过要转换为 PCIe x4 通道边缘连接器的 AMC 接头，来选择 TI EVM；因此它可被插入一个台式计算机或使用 PCIe 接头的任何位置。选定的 TI EVM 必须支持 DSP 上的本地 PCIe。此卡作为适配器，需要可与 AMC 边缘连接器兼容的 TI DSP EVM。
特性
此适配卡包含以下特性：
适配卡为 PCIe x4 通道，精致小巧
一个 x4 通道 PCIe PCB 边缘手指连接器
一个 AMC B+ 式（170 引脚）PCB 边缘手指连接器
一个 AMC B+ 式连接器套（AMC 插座），用于安放 EVM
向风扇提供 DC 电源的连接器（如果需要）
PCIEBPMCX4转接板
PCIEBPMC PCIE2PMC PCIE转PMC,PMC适配卡，PCIE适配卡，
可将PMC卡安装于PCIEX4槽位内

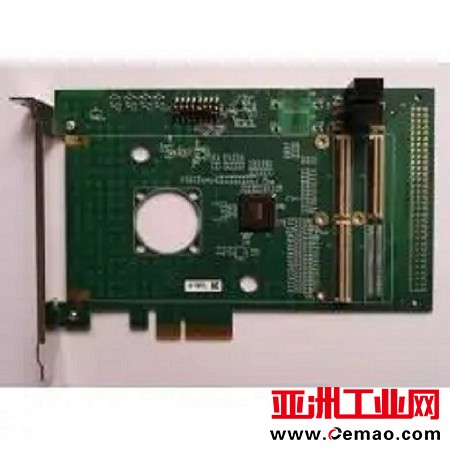

PCIEBPMCX4载板
PCIEBPMCX4载卡扩展了一个XMC槽位，可搭载一块PMC模块插在PC机上使用。PCIe金手指支持x4 PCIe，PCIEBPMCX4板载了PCIe to PCI桥片电路模块，实现PMC模块和PC机通信，通信带宽为x4 PCIe。 载卡的PMC接口具有较大的电源输出功率，可以直接供电给PMC模块。板载了一个选配风扇位置，可促进PMC模块散热。
PCIEBPMCX4载卡上PMC -P4 I/O信号通过标准DIN96接插件引出，板上设计了外部电源接口，可通过外部电源接口供电。
兼容规范：
— PCI Express base Specification (Revision 1.1)
— PCI Express-to-PCI/PCI-X Bridge Specification (Revision 1.0)
— PCI-to-PCI Bridge Specification (Revision 1.2)
— PCI Local Bus Specification (Revision 3.0)
— PCI-X Addendum to PCI Local Bus Specification (Revision 2.0) (mode 1 only)
— PCI Bus Power Management Interface Specification (Revision 1.2)
PCIe半长卡，可搭载一块PMC子卡
PCIe接口支持x4 PCIe
XMC接口符合VITA 42.3标准，
PMC接口符合IEEE1386标准，支持32bit 66MHz PCI,PCIX总
PMC端VIO电压3.3V
支持INTA~INTD中断
PMC P4信号通过DIN96接插件引出
板载了一个风扇
免软件驱动安装
