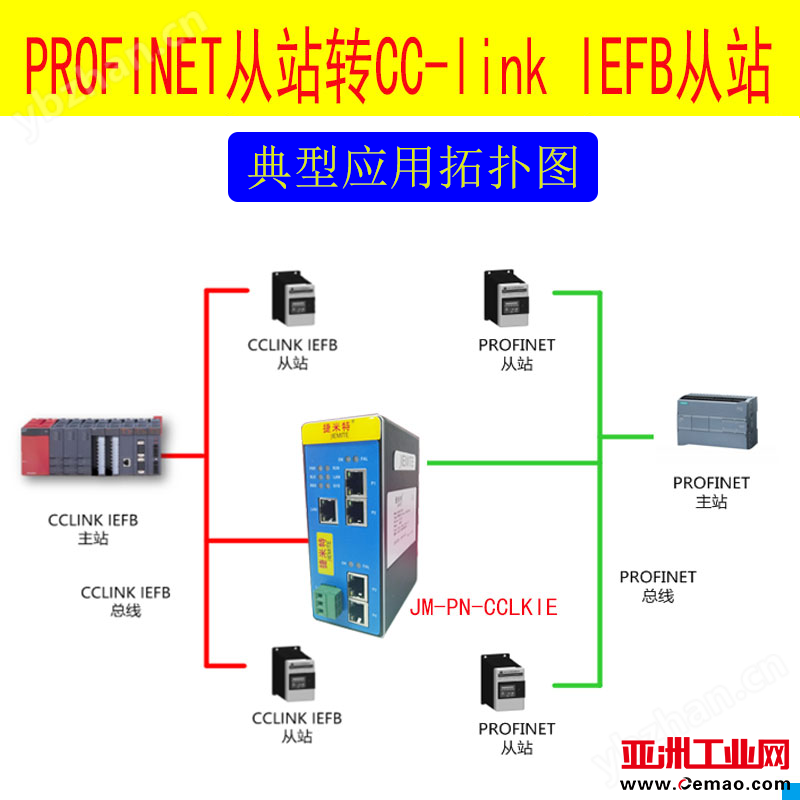

         CClink IEFB转PROFINET

       JM-PN-CCLKIE是自主研发的一款PROFINET从站功能的通讯网关。该产品主要功能是实现CClink IEFB总线和PROFINET网络的数据互通。

        JM-PN-CCLKIE连接到PROFINET总线中做为从站使用，连接到CClink IEFB总线中做为从站使用。





1.2 技术参数

1.2.1 PROFINET技术参数

● 网关做为PROFINET网络的Device设备（即从站），带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

● 适应PROFINET V2.3协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。

● 支持的数据长度：输入≤1000 字节，输出≤1000 字节，输入+输出≤2000 字节。

1.2.2 CClink IE FIELD BASIC技术参数

● 网关做为CClink IE FIELD BASIC网络的从站，可以连接三菱的PLC。

● 通过网关的拨码，可以设置网关占用1个站~4个站

● 输入输出字节数：输入字数128 word、输出字数128 word。

● 网关占用几个站，直接决定输入输出数量，见下表：



2. 产品外观

2.1 产品尺寸图





2.2 端子说明

3PIN端子L+：电源24V

3PIN端子M：电源0V

3PIN端子PE：保护地

网口LAN：网关下载口，本产品不使用

网口P1和P2：PROFINET接口

网口P3和P4：CClink IEFB接口







2.3 指示灯

2.4 拨码说明





3. 硬件电气规范

3.1 电气参数

◆ 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

◆ 工作环境：-25～55℃，湿度≤95%

◆ 防护等级：IP20

◆ 安装方式：35mm导轨

◆ 重量：500g

3.2 PROFINET的电气连接







PROFINET采用标准4芯屏蔽电缆。建议用户使用标准PROFINET插头及标准PROFINET电缆。有关PROFINET安装规范请用户参照有关PROFINET技术标准。







3.3 CClink IE FIELD BASIC的电气连接







CClink IE FIELD BASIC采用标准的T568B接法，支持直连和交叉接线方式，如上图所示。CClink IE FIELD BASIC只需要连接以太网的1、 2、 3、 6这四根信号线即可实现通讯。用户需注意以太网线的屏蔽层连接良好。



4. 协议及数据转换

4.1 协议转换原理

网关分别从PROFINET一侧和CClink IEFB一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。
