ETHERNET/IP转ETHERCAT协议网关
1、产品功能
JM-EIP-ECAT是自主研发的一款ETHERNET/IP从站功能的通讯网关。该产品主要功能是将ETHERNET/IP网络和ETHERCAT网络连接起来。
JM-EIP-ECAT连接到ETHERNET/IP总线中做为从站使用，连接到ETHERCAT 总线中做为从站使用。

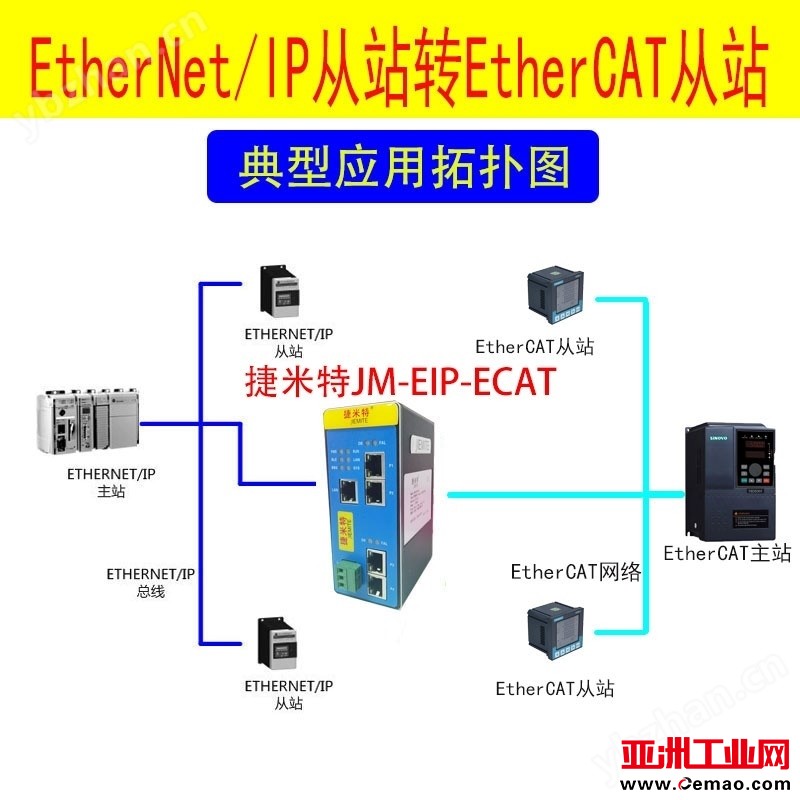

2、拓扑图
3、技术参数
ETHERNET/IP技术参数
网关做为ETHERNET/IP网络的从站，可以连接 AB（罗克韦尔）、欧姆龙、基恩士等品牌的 PLC。
以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
支持 ODVA 标准EtherNet/IP通信协议。
输入输出字节数：输入字节数490 Bytes、输出字节数490 Bytes。ETHERCAT技术参数
网关做为ETHERCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
带 2 个 RJ45 以太网接口，支持100base-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。
支持的PDO长度，inputs 和outputs 各为 256 字节。Input 和 output 的方向是主站方向，input 是主站输入，output 是主站输出。
4、产品尺寸图
5、端子说明
3PIN 端子 L+：电源 24V
3PIN 端子 M：电源 0V
3PIN 端子 PE：保护地
网口 LAN：网关下载口，本产品不使用
网口 P1 和 P2 ：ETHERNET/IP 接口
网口 P3：ETHERCAT 输入接口
网口 P4：ETHERCAT 输出接口c
