Ethernet/IP从站转Profinet从站
1. 产品概述
1.1 产品功能

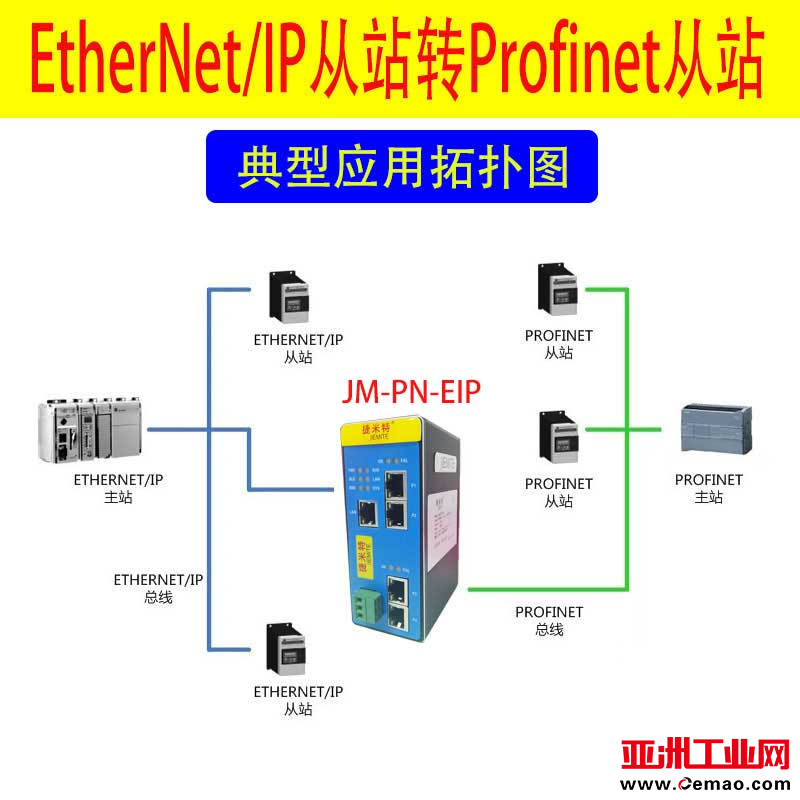

JM-PN-EIP是自主研发的一款 PROFINET 从站功能的通讯网关。该产品主要功能是将 PROFINET 网络和 ETHERNET/IP 网络连接起来。
本网关连接到 PROFINET 总线中做为从站使用，连接到 ETHERNET/IP 总线中做为从站使用。
1.2 技术参数
1.2.1 PROFINET 技术参数
● 网关做为 PROFINET 网络的 Device 设备（即从站），带 2 个 RJ45 以太网接口，支持 100base-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
● 适应 PROFINET V2.3 协议，采用实时（RT）通讯功能，符合： GB/T 25105-
2014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》，IEC 611585-10：2007，IDT。
1.2.2 ETHERNET/IP 技术参数
● 网关做为 ETHERNET/IP 网络的从站，可以连接 AB（罗克韦尔）、欧姆龙、基恩士等品牌的 PLC。
● 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
● 支持 ODVA 标准 EtherNet/IP 通信协议。
● 输入输出字节数：输入字节数 490 Bytes、输出字节数 490 Bytes。
2. 产品外观
2.1 产品尺寸图
2.2 端子说明
3PIN 端子 L+：电源 24V
3PIN 端子 M：电源 0V
3PIN 端子 PE：保护地
网口 LAN：网关下载口，本产品不使用
网口 P1 和 P2 接口：PROFINET 接口
网口 P3 和 P4 接口：ETHERNET/IP 接口
2.3 指示灯
|
标识 |
颜色 |
定义 |
|
|
PWR |
绿色 |
网关内部电源正常 |
|
|
OK |
黄色 |
PROFINET 通讯正常 |
|
|
FAL |
红色 |
PROFINET 通讯断线 |
|
|
OK |
黄色 |
ETHERNET/IP 通讯正常 |
|
|
FAL |
红色 |
ETHERNET/IP 通讯断线 |
2.4 拨码说明
|
标识 |
拨位 |
定义 |
|
SW1 |
Bit1~Bit6 |
预留，全部拨到 OFF |
|
Bit7 |
数据排序模式：
ON： 数据反序模式
OFF：数据正序模式 |
|
|
Bit8 |
网关设置状态： ON：网关处于设置状态，用户可以设置网关的配置信息 OFF：网关处于运行状态。 |
3. 硬件电气规范
3.1 电气参数
◆ 电源：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
◆ 工作环境：-25～55℃，湿度≤95%
◆ 防护等级：IP20
◆ 安装方式：35mm 导轨
◆ 重量：500g
3.2 PROFINET 的电气连接
PROFINET 采用标准 4 芯屏蔽电缆。建议用户使用标准 PROFINET 插头及标准 PROFINET 电缆。有关 PROFINET 安装规范请用户参照有关 PROFINET 技术标准。
3.3 ETHERNET/IP 的电气连接
ETHERNET/IP 采用标准的 T568B 接法，支持直连和交叉接线方式，如上图所示。ETHERNET/IP 只需要连接以太网的 1、 2、 3、 6 这四根信号线即可实
现通讯。用户需注意以太网线的屏蔽层连接良好。
4. 协议及数据转换
4.1 协议转换原理
网关分别从 PROFINET 一侧和 ETHERNET/IP 一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。
