CAN转PROFINET协议网关
JM-PN-CAN 是自主研发的一款 PROFINET 从站功能的通讯网关。捷米特JM-PN-CAN主要功能是将各种 CAN 设备接入到 PROFINET 网络中。

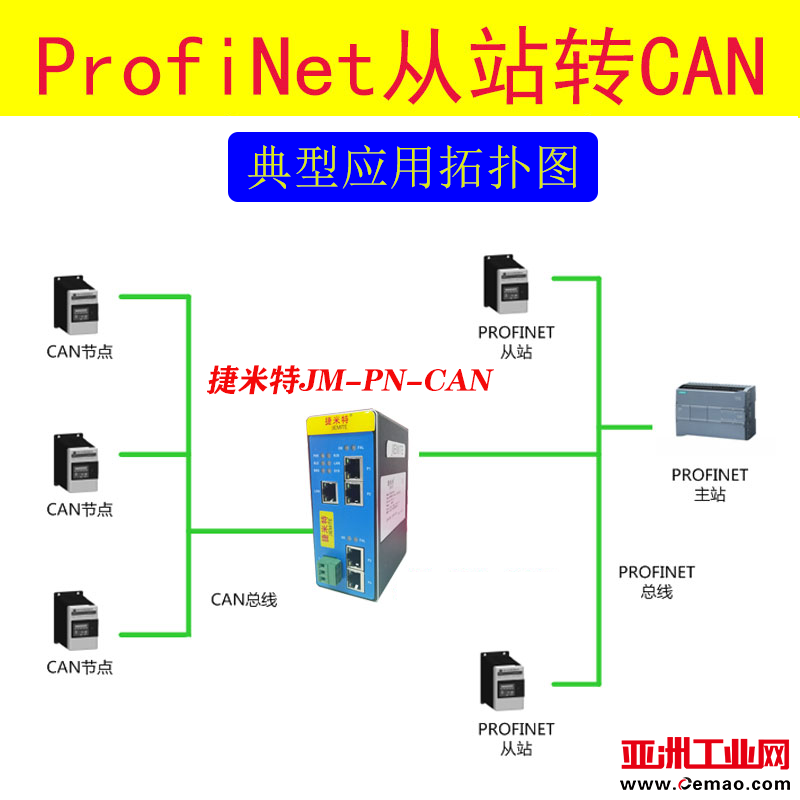

JM-PN-CAN连接到 PROFINET 总线中做为从站使用，连接到 CAN 总线中根据节点号进行读写。
2.CAN转PROFINET协议网关JM-PN-CAN
3. 技术参数
3.1 PROFINET 技术参数
● 网关做为 PROFINET 网络的 Device 设备（即从站），带 2 个 RJ45 以太网接口，支持 100base-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
● 适应 PROFINET V2.3 协议，采用实时（RT）通讯功能，符合： GB/T 251052014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》，IEC 61158-510：2007，IDT。
● 支持的数据长度：输入≤1000 字节，输出≤1000 字节，输入+输出≤2000 字节。
3.2 CAN 技术参数
● 标准 CAN 2.0 A、2.0B 接口可选
● 波特率：5K~1M 可选
● 可以配置多条 CAN 的接收、发送报文
● 网关自带终端电阻
4. 产品外观
5.端子说明
3PIN 端子 L+：电源 24V
3PIN 端子 M：电源 0V
3PIN 端子 PE：保护地
网口 LAN：网关下载配置口
网口 P1、P2：PROFINET 接口
5PIN 端子 L、H：CAN 信号 L、H
5PIN 端子 GND：屏蔽接地
5PIN 端子 RL、RH：CAN 终端电阻，如需接入终端电阻时，L 与 RL 短接，H 与 RH 短接。
