RS485/RS232转ETHERCAT协议网关
1.产品功能
JM-ECT-RTU是自主研发的一款ETHERCAT从站功能的通讯网关。该产品主要功能是将ETHERCAT网络和RS485/RS232总线连接起来。
JM-ECT-RTU连接到ETHERCAT总线中做为从站使用，连接到RS485/RS232网络中做为主站或从站使用。

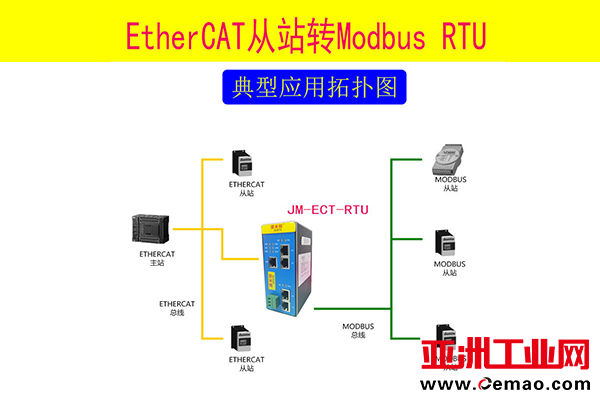

2.拓扑图
3.技术参数
ETHERCAT 技术参数
网关做为ETHERCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。
带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。
支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。
RS485/RS232技术参数
RS485/RS232波特率可以选择：9600、19.2K、38.4K、115.2K等。
字符格式及校验：8位无校验、8位+偶校验、8位+奇校验、7位+2停止位+偶校验、7位+1停止位+奇校验、7位+2停止位+无校验、9位+1停止位+无校验。
自动定时发送功能，定时发送间隔时间从10毫秒到60秒可设置。
有两种控制接收结束的方式：
⑴ 按字符间隔接收：当接收到一个字符后连续3.5个字符时间（与波特率、字符位数和有无校验有关）没有接收到下一个字符时，认为报文结束。
⑵ 按长度接收：按照用户给定的接收报文长度来控制接收报文结束。
4.产品尺寸图
4.1 端子说明
3PIN端子L+：电源24V
3PIN端子M：电源0V
3PIN端子PE：保护地
网口LAN：网关下载配置口
网口P1：ETHERCAT输入接口
网口P2：ETHERCAT输出接口
6PIN端子A+：485信号A
6PIN端子B-：485信号B
6PIN端子TR：485终端电阻，TR与B短接表示接入终端电阻
6PIN端子TX：232发送信号
6PIN端子RX：232接收接收
6PIN端子GND：232口GND
