PROFINET 转 DEVICENET 网关

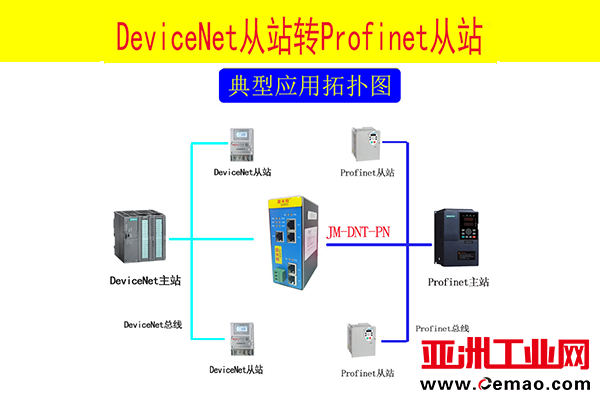

JM-DNT-PN是自主研发的一款 PROFINET 从站功能的通讯网关。该产品主要功能是将 PROFINET 网络和 DeviceNet 网络连接起来。
本网关连接到 PROFINET 总线中做为从站使用，连接到 DeviceNet 总线中做为从站使用。
1.2技术参数
● 网关做为PROFINET网络的Device设备（即从站），带2个RJ45以太网接口，支持100base-TX， MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
● 适应PROFINET V2.3协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。
● DeviceNet接口为从站，支持poll扫描 ● 支持的波特率：125K, 250K, 500K ● DeviceNet网络总线供电 ● DeviceNet输入输出长度：各128bytes
● DeviceNet站地址：0-63，一个网络，包括主站在内，最多接64个节点
● 供电：24VDC(±5％)，功率3.5W
● 工作环境温度：-25～55℃，湿度≤95%
● 外形尺寸：50mm（宽）×125mm（高）×90mm（厚）
● 安装方式：35mm导轨
● 防护等级：IP20
● 大约重量：500g。
1. 产品外观
2.1产品尺寸图
2.2端子说明
3PIN 端子 L+：电源 24V
3PIN 端子 M：电源 0V
3PIN 端子 PE：保护地
网口 LAN：网关下载口，本产品不使用
网口 P1 和 P2 接口：PROFINET 接口
5PIN 端子 0V：供电电源 0V
5PIN 端子 L： CAN总线L信号线
5PIN 端子 PE：保护地
5PIN 端子 H： CAN总线H信号线
5PIN 端子 24V：供电电源24V
2.3 指示灯说明
表1.1-1 各指示灯说明
|
PWR |
OK |
FAL |
MS |
NS |
|
|
亮 |
电源接通 |
PROFINET 通讯正常 |
PROFINET 通讯异常 |
DEVICENET 模块状态 |
DEVICENET 总线状态 |
|
灭 |
-------- |
-------- |
-------- |
-------- |
-------- |
|
闪 |
-------- |
-------- |
-------- |
-------- |
-------- |
表1.1-2 MS 指示灯说明
|
指示灯状态 |
含义 |
|
|
灭 |
模块未供电 |
|
|
绿色常亮 |
工作正常 |
|
|
绿色闪烁 |
未正确配置或处于波特率侦听 |
|
|
红色闪烁 |
可恢复的故障 |
|
|
红色常亮 |
不可恢复的故障 |
|
|
红绿闪烁 |
正进行自检 |
表1.1-3 NS 指示灯说明
|
指示灯状态 |
含义 |
|
灭 |
DeviceNet总线未供电 |
|
绿色闪烁 |
设备已在线但未建立连接 |
|
绿色常亮 |
设备在线建立了连接 |
|
红色闪烁 |
连接超时 |
|
红色常亮 |
检测到无法恢复的故障，不能进行通讯，例如地址重复 |
2.4拨码说明
|
标识 |
拨位 |
定义 |
|
SW1 |
Bit1~Bit8 |
预留，全部拨到 OFF |
3. 硬件电气规范
3.1电气参数
◆ 电源：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
◆ 工作环境：-25～55℃，湿度≤95%
◆ 防护等级：IP20
◆ 安装方式：35mm 导轨
◆ 重量：500g
3.2 PROFINET 的电气连接
PROFINET 采用标准 4 芯屏蔽电缆。建议用户使用标准 PROFINET 插头及标准 PROFINET 电缆。有关 PROFINET 安装规范请用户参照有关 PROFINET 技术标准。
3.3 DEVICENET 的电气连接
DeviceNet 使用控制器局域网络（CAN）为其数据链路层。CAN 是一种差动的串列总线，其低成本及高干扰性为其优点。
4.协议及数据转换
4.1协议转换原理
网关分别从 ETHERNET/IP 一侧和 DEVICENET 一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。
