CClink IE FIELD BASIC转MODBUS-TCP网关FX5U做ModbusTCP主站

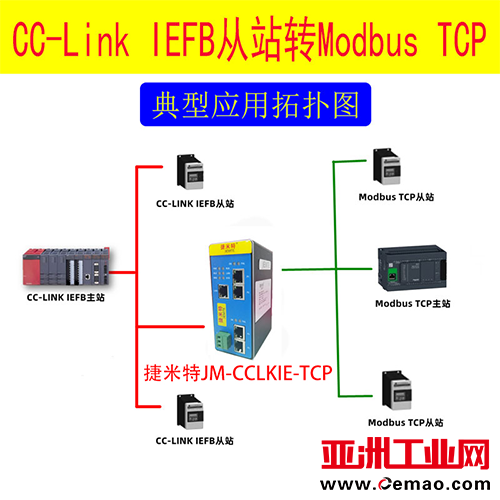

捷米JM-CCLKIE-TCP通讯网关，可以将各种MODBUS-TCP设备接入到CClink IE FIELD BASIC网络中，连接到MODBUS-TCP总线中做为主站或从站使用。作为CClink IE FIELD BASIC网络的从站，JM-CCLKIE-TCP通讯网关可以连接三菱的PLC。而且，它的输入输出字节数非常大，输入字数128word，输出字数128word。下面介绍下网关的配置示例
2, 打开 GW Modbus Builder 软件 ，添加主站，和从站。
4, 双击主窗口中的“Modbus Master"图标，设置 Modbus 总线参数，双击主窗口的“Modbus Slave"，可以设置该从站的站地址。网关做为 Modbus 从站运行时，需要修改站地址，且需要配置报文两条报文。如下图所示：
5, 用户配置完成 Modbus 报文后，可以将配置下载到网关中
设置网关的 MODBUS 网口
网关做为 MODBUS 主站
将电脑用网线连接至网关的 P3 网口上。
打开 TCPConf8 软件后，点击“连接"，可以与网关建立 TCP 连接，进而修改 Modbus-TCP 的 IP、端口号等参数。
6, 用户对使用的端口完成修改后，要点击“确认当前配置"，使网关的
Modbus-TCP 接口保存配置并复位。
配置网关的 CClink IE FIELD BASIC 的 ip 地址
点击菜单栏“工具——在线"，选择“Ethernet/IP 配置"。
7, 点击“连接从站"按钮，连接成功后其他按钮会变成可以点击的状态：
9, 设置完毕后，然后重新给网关供电。
配置网关的 CClink IE FIELD BASIC
在 GX WORKS3 软件中新建一个项目，选择使用的 PLC 型号：
点击“CC-link IEF Basic 设置"，在设置页面中启用 CClink 网络，如下图：
10, 进行数据地址设置。网关使用 RWr 和 RWw 区域，其中 RWr 是 PLC 读取到的数据，RWw 是 PLC 发出的数据。
11, 点击菜单栏“转换——转换+RUN 中写入"，在弹出的画面中，选择“全选"，然后点击“执行"，直到下载完成。
12, 点击“监看"按钮，可以在线监测 PLC 的数据
13, 注意输入和输出的第 1 个字，分别是预留的控制字和状态字，实际数据从各自的第 2 个字开始。
启动网关运行
启动网关的 Modbus
点击软件的菜单栏“Connection——Connect…"，设置正确的端口号，然后点击 OK，开始运行。如下图：
14, 点击软件的菜单栏“Setup——Slave Definition"，设置从站允许访问的数据区，如下图：
15, 在 GX WORKS3 主站软件上，将输出数据的第 1 个 word 赋值为 1（控制字 =1），启动 MODBUS-RTU 通讯。
16, 测试数据：
在 Modbus Slave 软件中，手动修改数据值，如下图：
17, 可以在GXWORKS3 主站软件中监控到上传数据。
19, 在 GX WORKS3 主站软件上手动修改一个 output 数据值，在 Modbus Slave 软件中可以监视到，数据已经成功下发。
捷米JM-CCLKIE-TCP通讯网关，真的是解决数据读取难题的利器啊！你觉得这个工具怎么样呢？欢迎在评论区留言。
