CClink转profinet与三菱PLC通讯

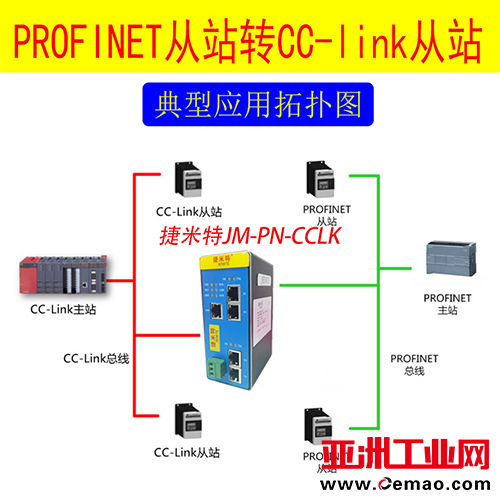

三菱PLC控制系统和西门子PLC控制系统需要交换数据，捷米特 JM-PN-CCLK是自主研发的PROFINET从站功能的通信网关。该产品的主要功能是连接各种CClink总线和PROFINET网络。
捷米特 JM-PN-CCLK连接到PN总线用作从站，连接到CClink总线用作从站。
三菱PLC系统中的网络配置捷米特JM-PN-CCLk
在 GX Works2 软件中新建一个项目，在 CC link 的设置中，如下图所示。
3, 点击站信息设置，在弹出的对话框中，将“站类型"选择成远程设备站，“占用站数"根据实际数据量选择。点“设置结束"完成设置。
4, 在 PN主站中，将模块的波特率和占用站数设置与 PLC 设置一致，然后 CClink 应该可以成功连接。如下图所示，word_1 中 0x04 表示波特率设置为 4（10Mbps），第二个 0x04 表示占用 4 个站。
在 GX Works2 软件中，在线监视缓冲存储器，如下图所示。可以通过软件元列表进行在线修改和监视寄存器的值。
v
配置 PROFINET 从站
在博途中新建一个项目，通过“选项"——“管理通用站描述文件"添加网关的 GSD 文件。
选择 GSD 文件所在的目录，点击安装：
在“设备和网络"中添加网关
给网关分配 PLC，构建 Profinet 链接
双击网关的图标，进入设备视图，设置网关的 IP 地址、子网掩码、设备名称。
在线访问----修改实际 PLC 和网关的 IP 地址和名称（IP 地址要和实际的 PLC 地址在同一网段，名称要和网关一致）
配置读写数据
将程序编译下载即可在 PN主站中，将模块的波特率和占用站数设置与 PLC 设置一致，然后 CClink 应该可以成功连接。如下图所示，word_1 中 0x04 表示波特率设置为 4（10Mbps），第二个 0x04 表示占用 4 个站。
