ETHERNET/IP转PROFIBUS-DP协议网关
1.产品功能
JM –DPM-EIP是自主研发的一款PROFIBUS-DP主站功能的通讯网关。该产品主要功能是将各种PROFIBUS-DP从站接入到ETHERNET/IP网络中。
本网关连接到PROFIBUS总线中作为主站使用，连接到ETHERNET/IP总线中作为从站使用。

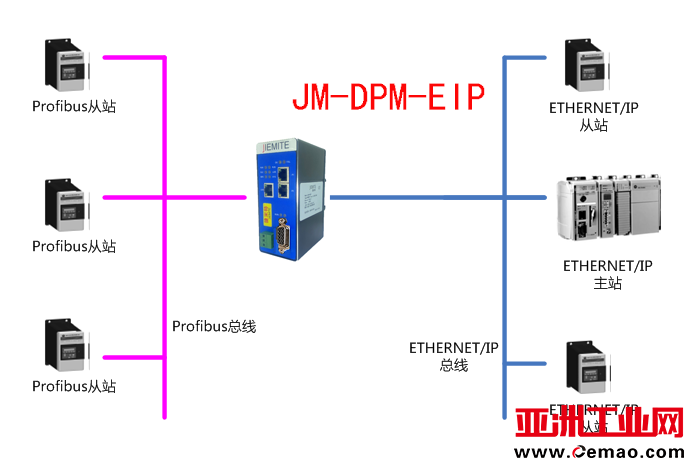

2.拓扑图
3.技术参数
◆ PROFIBUS-DP/V0 协议符合GB/T 20540-2006： 测量和控制数字数据通信工业控制系统用现场总线第3 部分：PROFIBUS 规范；
◆ PROFIBUS-DP 作为主站，波特率达到
◆ PROFIBUS-DP 作为主站，可接DP从站数量32个，单个DP从站通讯数据不超过244个字节；
◆网关做为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。
◆ 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。
◆支持 ODVA 标准 EtherNet/IP 通信协议。
◆ 输入输出字节数：输入字节数490 Bytes、输出字节数490 Bytes。

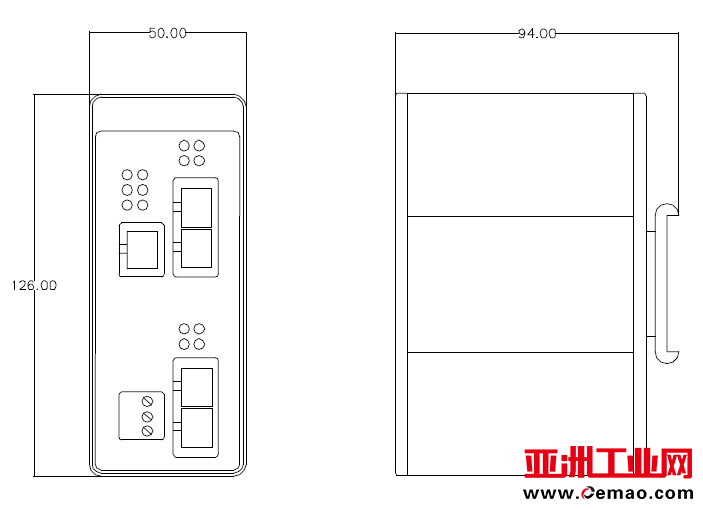

4.产品尺寸图
4.1 端子说明
3PIN端子L+：电源24V
3PIN端子M：电源0V
3PIN端子PE：保护地
网口LAN：网关下载口，本产品不使用
DB9接口：PROFIBUS-DP接口
