DEVICENET转MODBUS-TCP协议网关
1.功能
JM–DNT-TCP是自主研发的一款DEVICENET从站功能的通讯网关。该产品主要功能是将DEVICENET总线和MODBUS-TCP网络连接起来。
本网关连接到DEVICENET总线中做为从站使用，连接到MODBUS-TCP总线中做为主站或从站使用。

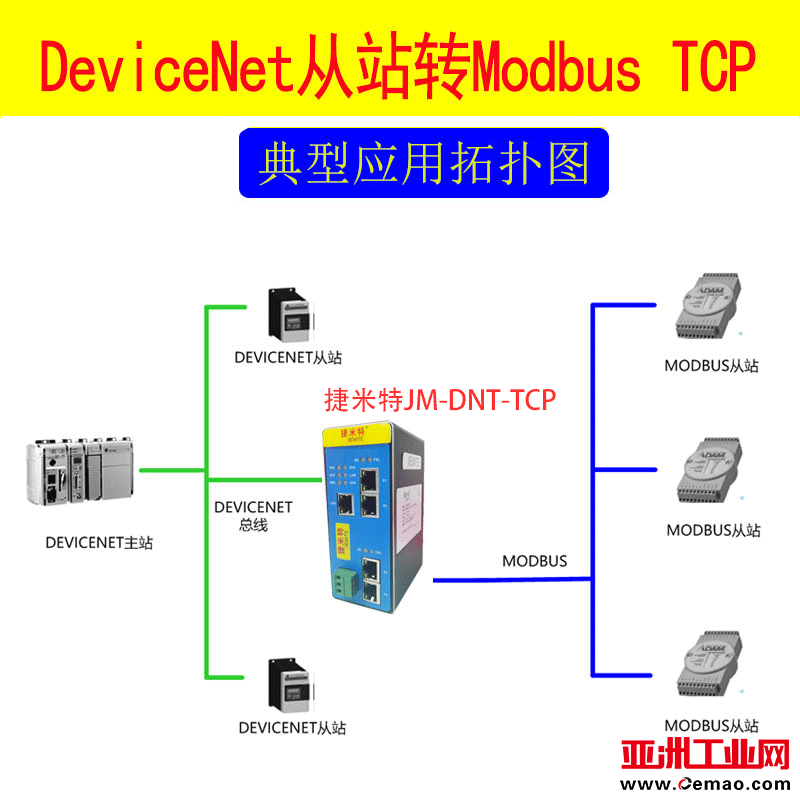

2.拓扑图
3.技术参数
DEVICENET技术参数
● DeviceNet接口为从站，支持poll扫描
● 支持的波特率：125K, 250K, 500K
● DeviceNet网络总线供电
● DeviceNet输入输出长度：各128bytes
● DeviceNet站地址：0-31
MODBUS-TCP技术参数
● 网关的MODBUS接口可通过拨码选择做为主站（客户端）或从站（服务器），两种工作方式二选一工作。
● 网关作为MODBUS主站，支持 01H、02H、03H、04H、05H、06H、0FH、
10H 号功能。
● 网关作为MODBUS主站，可以开通 8 个通道，连接 8 个MODBUS从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。
|
站号： |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
端口： |
10001 |
10002 |
10003 |
10004 |
10005 |
10006 |
10007 |
10008 |
● 网关作为MODBUS从站，支持 02H、04H、0FH、10H 号功能。
网关作为MODBUS从站，端口号支持501~504。

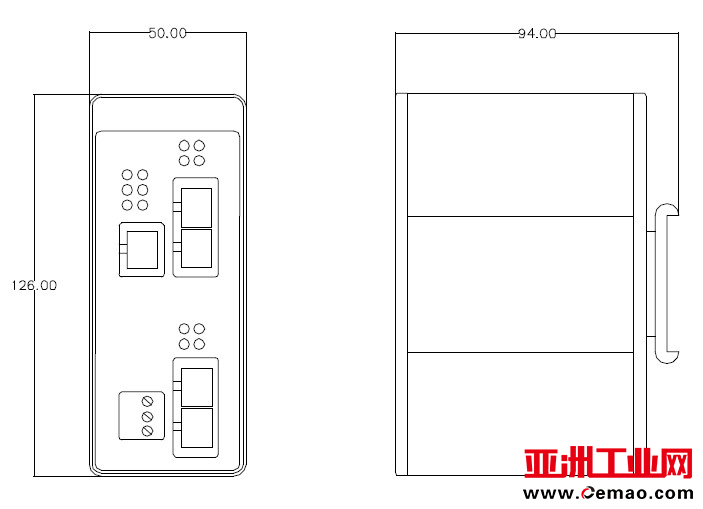

4.产品尺寸图
4.1 端子说明
3PIN 端子 L+：电源 24V
3PIN 端子 M：电源 0V
3PIN 端子 PE：保护地
网口 LAN：网关下载配置口
端子 0V：DEVICENET 供电电源 0V
端子 L：DEVICENET 总线 L 信号线
端子 PE：屏蔽地
端子 H：DEVICENET 总线 H 信号线
端子 24V：DEVICENET 供电电源 24V
