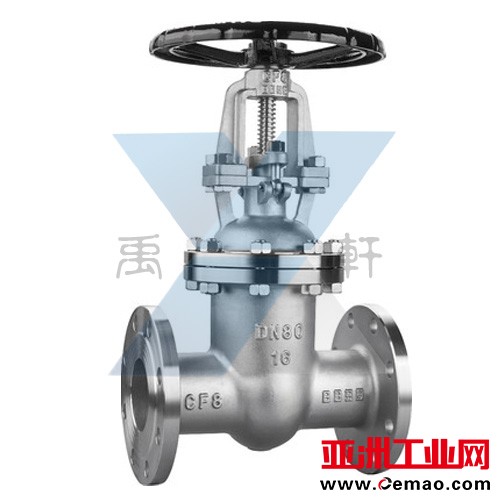

Z41W国标不锈钢闸阀适用于公称压力PN1.6～10.0MPa,工作温度-29～600℃的石油、化工、制、化肥、电力行业等各种工况的管路上，切断或接通管路介质。 适用介质为：水、油品、蒸气、酸性介质等。 操作方式有：手动、齿轮传动、电动、气动等。设计合理，密封可靠，通道流畅，流阻系数小，闸板、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。| 国标（GB）PN1.6MPa | ||||||||
| DN | L | D | D1 | D2 | b | f | Z-фd | H |
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-ф14 | 170 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-ф14 | 190 |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | 205 |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-ф18 | 270 |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-ф18 | 310 |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-ф18 | 358 |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-ф18 | 373 |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-ф18 | 435 |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-ф18 | 500 |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-ф18 | 614 |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-ф23 | 674 |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-ф23 | 818 |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-ф25 | 969 |
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-ф25 | 1145 |
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-ф25 | 1280 |
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-ф30 | 1450 |
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-ф30 | 1541 |
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-ф34 | 1676 |
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-ф41 | 1874 |
| 700 | 900 | 910 | 840 | 788 | 50 | 5 | 24-ф41 | 2083 |
| 800 | 1000 | 1020 | 950 | 898 | 52 | 5 | 24-ф41 | 2400 |
| 900 | 1100 | 1120 | 1050 | 998 | 54 | 5 | 28-ф41 | 2950 |
| 1000 | 1200 | 1255 | 1170 | 1110 | 56 | 5 | 28-ф48 | 3245 |
