品牌:阿尔泰科技
品牌:阿尔泰科技
型号:USB2320
起订:1块
供应:200块
发货:3天内
发送询价

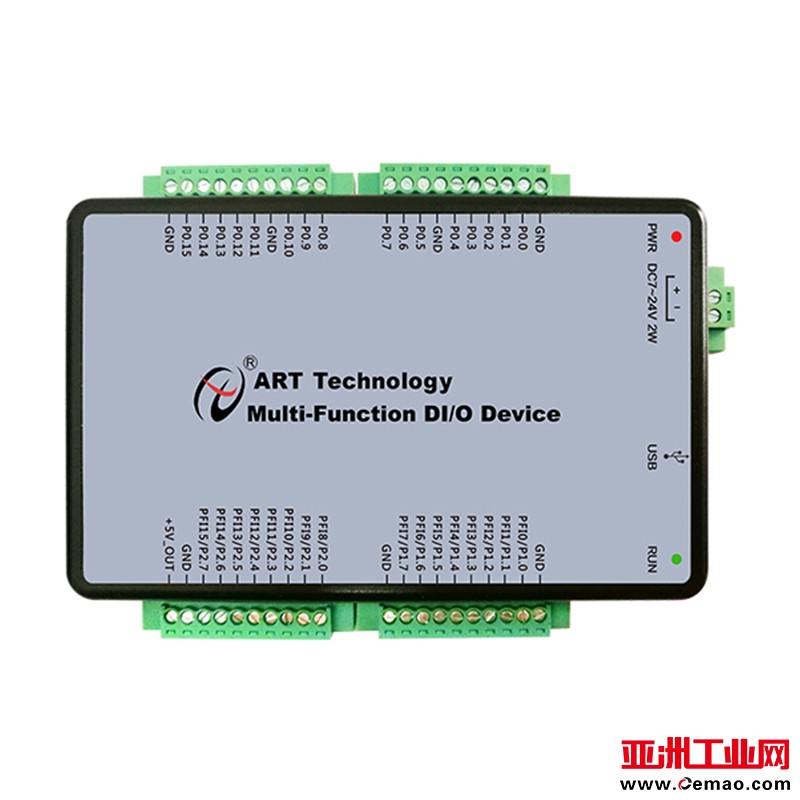

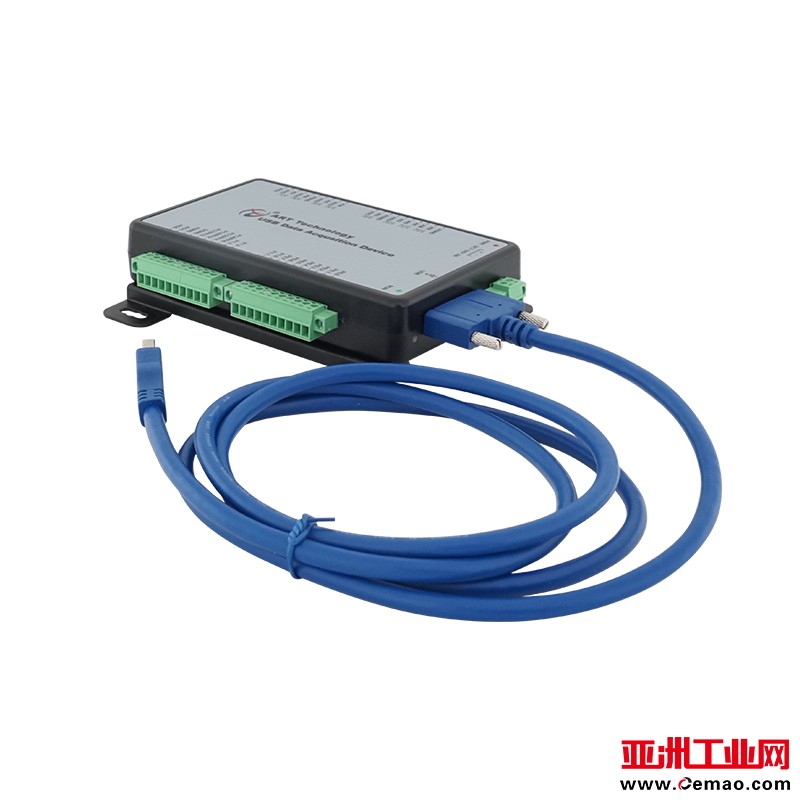

USB2320 是一款多功能数据采集卡。 32 路可编程 I/O；4 路计数器。
USB2320 的主要应用场合为：电子产品质量检测、信号采集、过程控制、伺服控制。
USB2320 系统框图主要由 PFI 复用功能控制模块、数字量输入输出模块、FPGA 控制模块、USB 设备控制器等组成。 数字量输入输出模块包含 PFI 复用功能控制模块（提供 16 路可配置数字量输入输出及多功能 I/O）与 16 路 DIO 模块。
|
数字量输入输出 |
32 Line |
Port0：16 Line |
|
Port1：8 Line，复用PFI0~7 |
||
|
Port2：8 Line，复用PFI8~15 |
||
|
每通道输入、输出单独可配，TTL电平输入 |
||
|
输入信号频率 |
0～10MHz |
|
|
DO输出电流 |
10mA |
|
|
多功能计数器 |
4路独立的多功能CTR（复用Port1与Port2） |
|
|
仅支持按需单点采样 |
||
|
CI：边沿计数、频率测量、周期测量、半周期测量、脉冲测量、脉宽测量、 双边沿间隔测量、位置测量（基于增量式编码器） |
||
|
CO：脉冲输出 |
||
