品牌:冶韩金属
镍合金:标准|合格
供应:999998千克
发货:3天内
发送询价
GH1035奥氏体型固溶强化的铁基变形高温合金GH1035概述
GH1035是Fe-35Ni-20Cr奥氏体型固溶强化的铁基变形合金，其主要性能接近GH3039镍基合金，用作在900℃以下长期工作的涡轮发动机燃烧室及涡轮外环、排气装置等零件合金的主要产品为板材。
GH1035技术标准
GJB 1952 —1994《航空用高温合金冷轧薄板规范》
GJB 2612 —1996《焊接用高温合金冷拉丝材规范》
GJB 3317 —1998《航空用髙温合金热轧板规范》

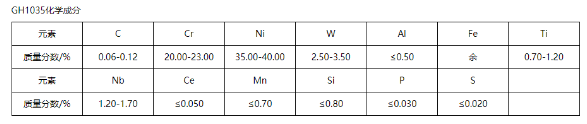

GH1035化学成分
GH1035热处理制度
1）板材：1100-1140℃，空冷。
2）环件：1120℃，1.5-2.5h，水冷+720℃，8-16h，空冷。
GH1035品种规格
可以供应冷轧薄板、热轧板、棒材及环形件等品种。板材经固溶、碱酸 洗、平整、切边后供应；棒材不经热处理交货。
GH1035熔炼与铸造工艺
合金采用电弧炉、非真空感应炉或电弧炉熔炼加电渣重熔工艺。非真空电 炉熔炼时，采用氩气保护法上注铸锭，锭模锥度一般为5%。
GH1035应用概况与特殊要求
可代替镍基GH3039合金板材，制作燃烧室零件，也用于发动机涡轮外环。在中温范围其疲劳性能低于同类用途的镍基合金。
GH1035成形性能
1）锻造
合金具有良好的髙温塑性。锻造加热温度1140-1180℃，终锻温度不低于900℃，—次加热的变形程度不大于60%。
2）轧制
合金轧制时不易裂边。荒轧温度1100-1120℃，精轧温度1050-1070℃，终轧温度不低于850℃。
3）冲压性能
合金具有良好的冲压性能，极限深冲系数为2.03-2.15。
GH1035焊接性能
氩弧焊性能良好，用GH1035焊丝时熔池流动性较差，可采用GH3030和GH3044焊丝，该合金的氩弧焊裂纹倾向性比GH3030合金大。
GH1035零件热处理
推荐的热处理规范为：中间固溶处理1060-1080℃，空冷或水冷；最终固溶处理 1080-1120℃，空冷或水冷。保温时间按1.2-2.0min/mm计算。
以上是关于GH1035（GH35）铁基材料介绍，上海冶韩日常更新合金类资讯，欢迎大家指教交流。
