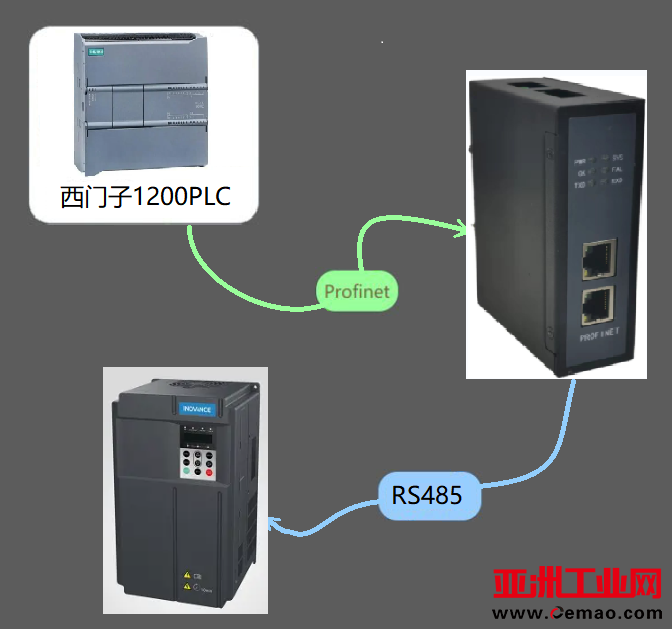

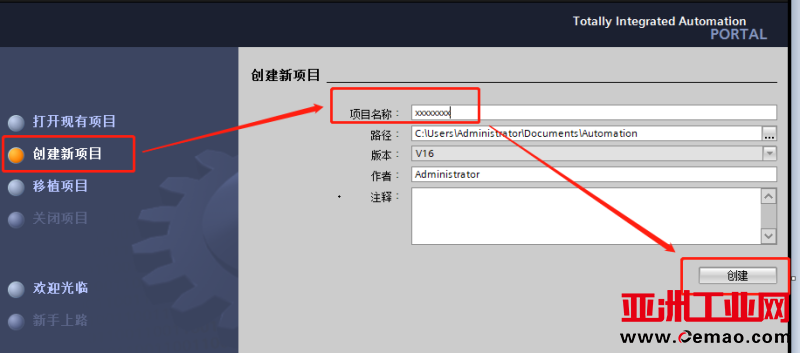

1，首先创建新项目文件。

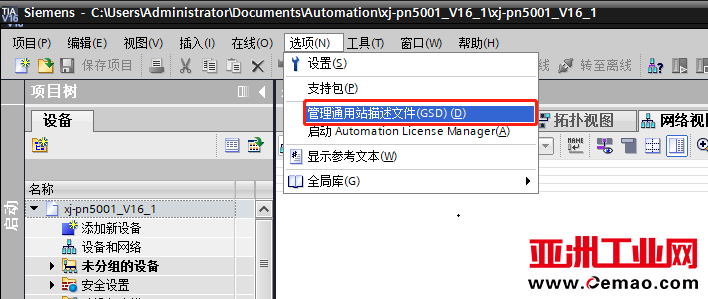

2，导入GSD 文件。将MODBUS转PROFINET网关的GSD文件拷贝放到任意位置。打开博图，建立新项目。进入设备和网络，在选项中选择管理通用站描述文件，安装 GSD 文件。

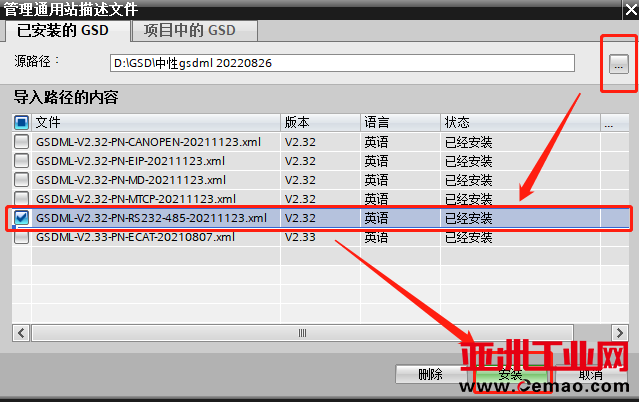

3,搜索GSD文件存放文件夹，搜索到GSD后选择安装，等待安装成功。

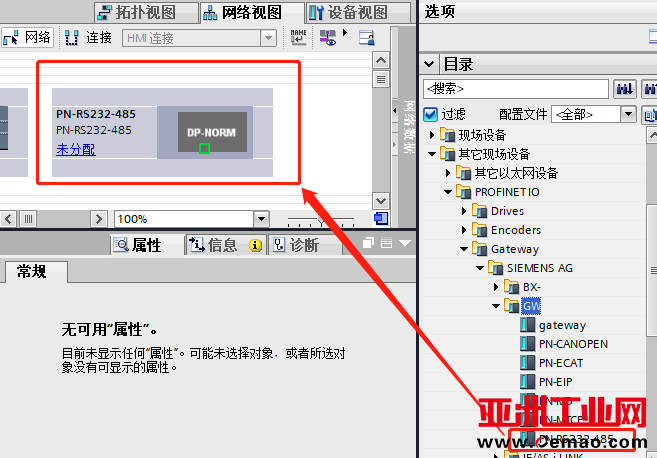

4,安装GSD成功后，打开硬件目录将安装好的GSD文件添加到组态中，MODBUS RTU转PROFINET网关和PLC还没有进行连接处在未分配状态。

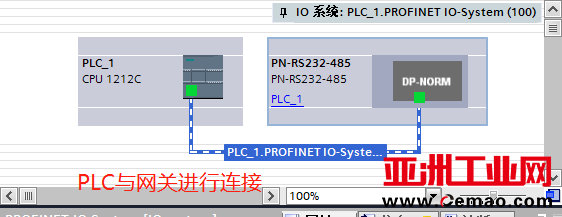

5,点击未分配与PLC进行连接后就可以对MODBUS RTU转PROFINET网关的属性进行参数的设定

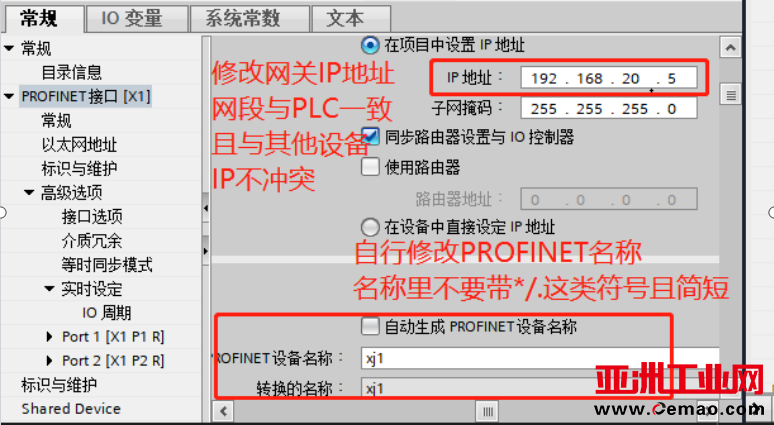

6,网关属性，修改网关的IP地址和PROFINET设备名称（设备名称中不要带*./这类符号）。
需要注意的是设置PROFINET设备名称时，不要勾选自动生成PROFINET设备名称。

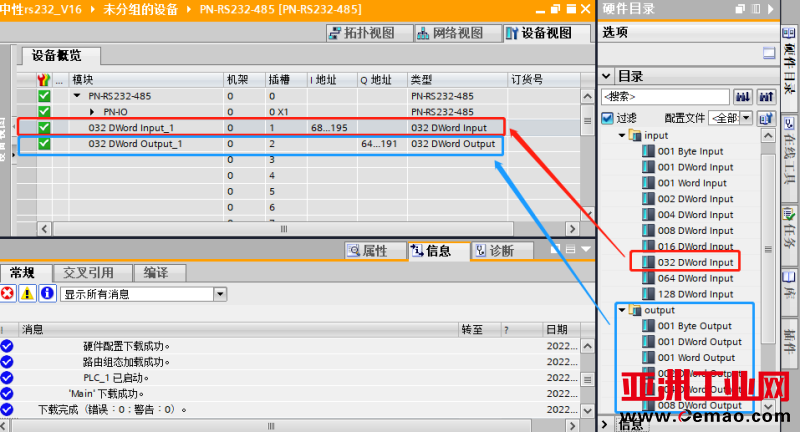

7,添加需要的输入（inptu）、输出（output）字节数。添加字节数根据需求进行添加。

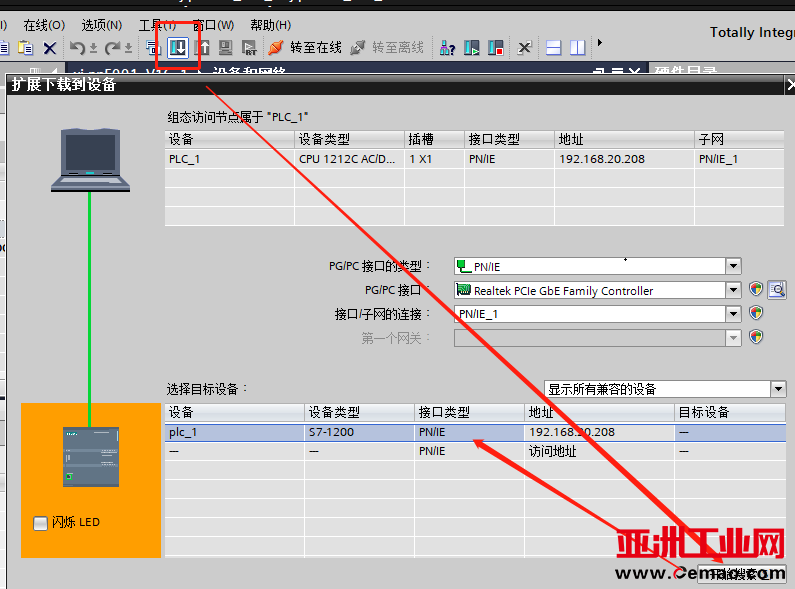

8,根据下图所示，设置好参数后就可以下载并装载到PLC。
9，打开RS485转PROFINET网关配置软件

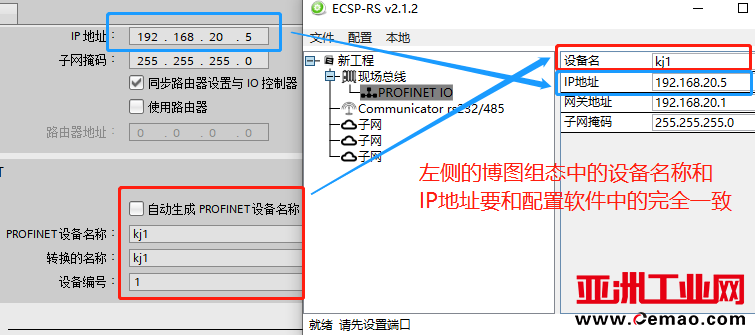

10、RS485转PROFINET网关配置软件中，要设置设备名和IP地址并且与博图的网关组态要完全一致。
需要注意的是：设备名不要添加/*-这类符号

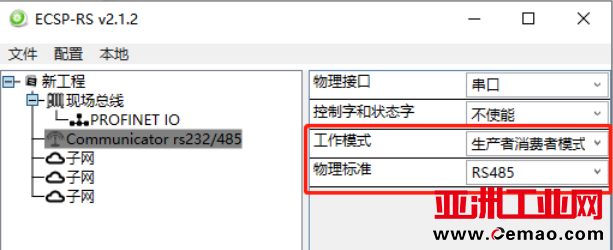

11，RS485转PROFINET网关配置软件中，需要设置工作模式。模式分为两种：一种是主从模式，另外一种是消费者和生产者模式。
本案例用生产者、消费者模式进行配置
12，RS485转PROFINET网关配置软件中，

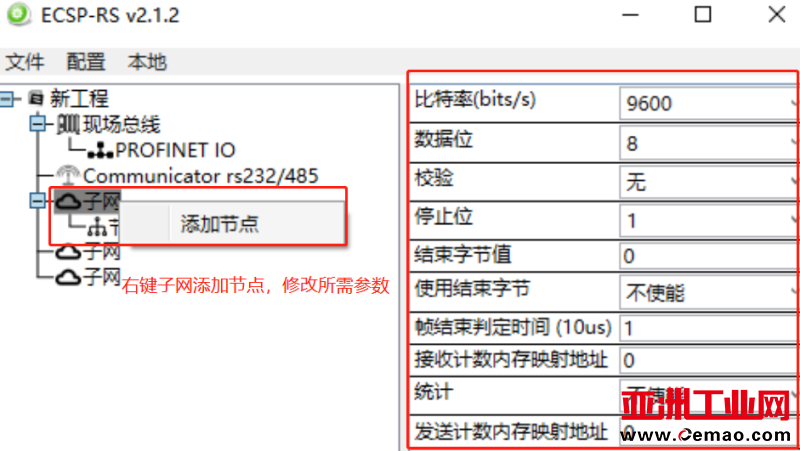

下图依次是添加节点修改波特率等参数；节点中添加消费者和生产者数据。

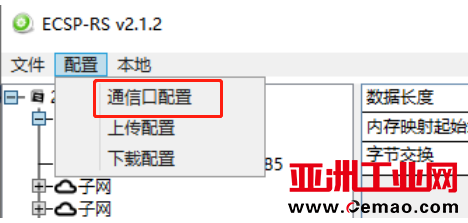

13，RS485转PROFINET网关配置软件中设置好所有参数后，进行配置下载。
