模具快换系统

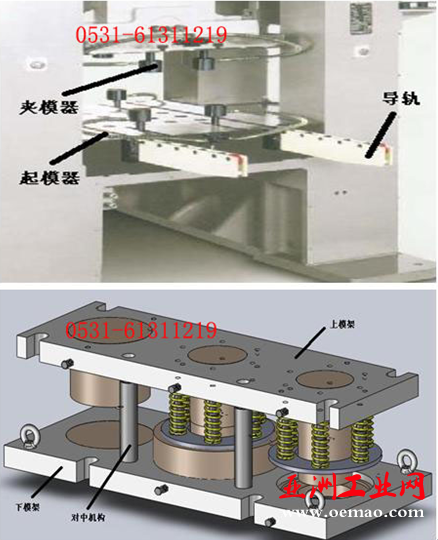

模具快换系统主要有下列部分组成

专用模架、夹模器、起模器、导轨、泵站、电控柜以及附件等。

模具快换系统可实现模具快速进出工作台、上下模具自动对正、模具快速加紧。

动作原理及特点：

     主机外安装导轨，主机内安装弹簧起模器。拆换模具时松开夹模器，弹簧起模器顶升，与主机外导轨在同一水平线上，用人力可轻快的将上下模架（包括磨具）拉出，在主机外导轨上吊走。另一备好的待换模具模架，可由行车吊装降落在主机外导轨上，用人力可轻快的将模具推入机台内，如此便实现了模具快速进出工作台。

     专用模架设计有上下对中机构。模架到位后，不必费时费力的调整上下模架，上下模具由机加工尺寸对中，对中精确、简单。

     模架到位后，用夹模器替代紧固螺钉，用液压驱动夹模器一键式加紧或放松，操作简单、省时省力。

     液压泵站采用进口气动泵，供油压力高，节省能源；优选零泄漏电磁阀及优质配件，保压性能好，安全可靠。

     设有油压检测元件，并与压机电气互连，预防万一，排除意外情况导致的油压不足引起的安全事故。

电控系统可与压机电控系统集成。
