FPC补强机用途：

主要运用在柔性线路板行业，将卷装补强板材料使用模具冲型，通过X、Y轴移动与CCD相机扫描，将其冲型的补强板/ PCS粘贴到设备加热板之FPCB（柔性线路板）产品上。

FPC补强机特点说明：
1.上料部采用卷式上料，通过步进马达控制入料长度，经过裁切后由送料台送出

2.贴附机构由精密滑台驱动到达送料台上方，通过真空吸附取走待贴装PI补强片

3.贴装工作台根据程式计算运行至待贴位，贴附机构下降将PI补强片贴装同时加热，贴装完成

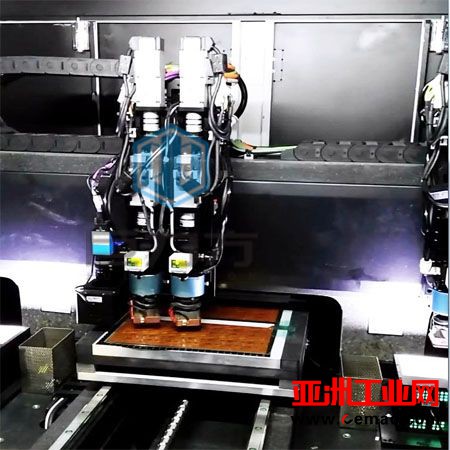

4.左右贴头交替工作，快速完成贴片工作

5.贴片完成后工作台退回操作位并报警提示，人工取走OK板，同时放上待贴板，机台重复运行.

6.采用工控机与运动控制卡控制各轴运动，重复定位精度0.01mm。

FPC补强机优势：
a. 整个过程由电脑程序操控
b. 无需手工操作与减少人为误差
c. 可有效解决企业贴补强效率过低的问题
d. 解决劳动力成本过高
e. 解决材料利用率过低

f.实现了带孔补强片整机操作贴合的可能

g.公差10µm以内

h.贴附方式为双头贴附

FPC补强机适用贴补强种类:PI片，电子膜，导电胶，钢片
