工程钻机概述

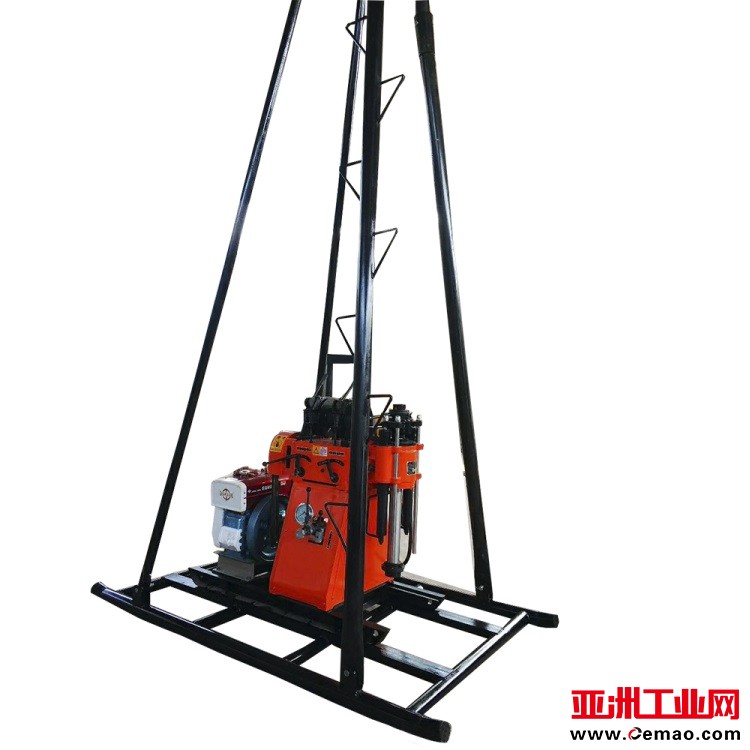

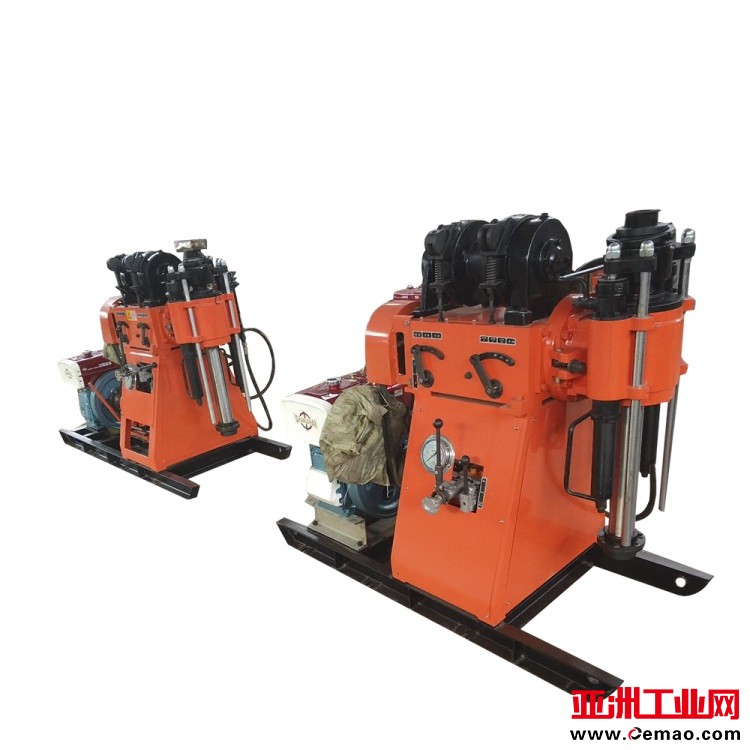

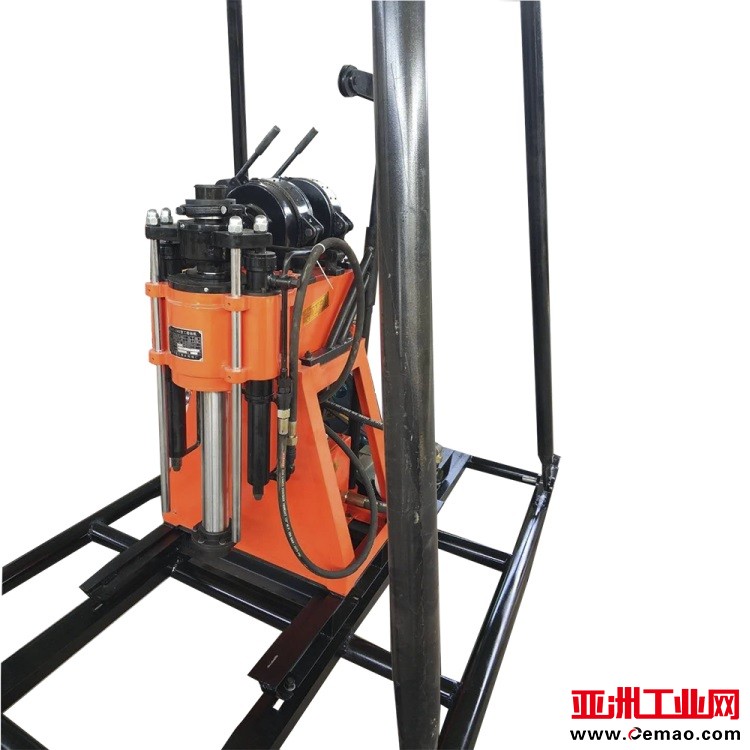

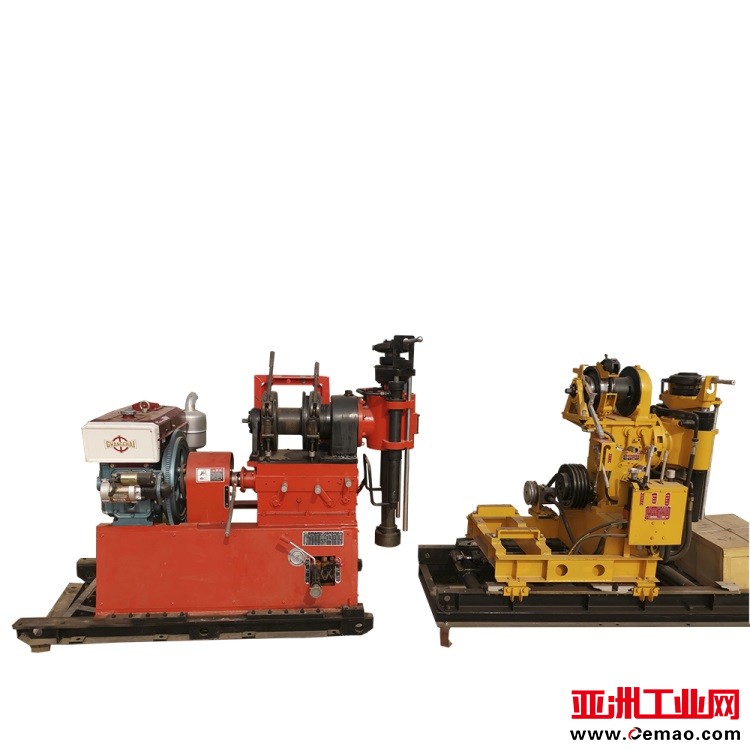

GY150型工程勘查钻机是一种轻便多用途工程勘查施工钻机水井钻它适用于工业和民用建筑、铁路、桥梁、水电等部门的工程地质勘探,以及小口径的基桩孔施工,它具有下列特点:
1、转速范围，档次合理。
2、低转速,大扭矩,能适用于钻机取样及桩孔施工。
3、装有前后移动油缸,因此整台钻机可以自由移动距离300毫米,对起下钻具带来了很多方便。
4、油压给进,操作简便,钻进效率高,劳动强度低。
5、结构紧凑,体积小,重量轻。
1、钻进能力

钻孔直径（mm）300 76 46

钻孔深度(m )35 150 190

钻杆直径(mm) 42

立轴倾角范围 0°～360°

2、转盘

转速（r/min）60 150 400 610 1100

扭矩 1800N·m

给进行程 450mm

油缸给进力 15KN

油缸上顶力 30KN

3、升降机

卷筒直径 φ125mm

钢丝绳直径 φ11mm

卷筒容绳量 26m

单绳提升力 24KN

单绳提升速度（m/s）0.15 0.72 1.26 2.8

4、油泵

型号
CBF-F415-ALPL齿轮油泵
排量 15mL/r
额定转速2500r/min
额定压力 15MPa
压力 25MPa
5.水泵型式
卧式单缸往复双作用活塞泵
流量 100 L/min
高工作压力 1.5 MPa
（1）电动机
Y160L-4 15KW 1460r/min
（2）柴油机
常柴ZS1105 13.2KW 2150r/min
7、钻机外形尺寸（长×宽×高）1800×850×1415mm
8、钻机重量（不包括动力机）600kg
