计算机X线诊断层摄影（CT）这种诊断手段目前用得越来越多，这种需要有一种能对现在使用中的CT扫描仪进行性能测定的有效方法。正是由于认识到这种需要，美国医学物理学家协会（AAPM）建立了AAPM CT扫描仪模体特别工作组。这个工作组的目标是规定CT扫描仪性能并提供通过使用特制工作组进行性能测试应急实用方法，本模体的设计是以特别工作组1号报告所提出的准则为根据的，并获得了美国医学物理学家协会的批准。

    美国Capintec公司生产的CT性能模体（产品编号0695-0105）符合AAPM（美国医学物理   学家协会）1号报告中关于CT扫描器性能评估的质量保证的准则一个系统测量9个性能参数

应用

     美国Capintec公司生产的CT性能模体（产品编号0695-0105）按标准型式设计制造的CT性能模体为CT用户提供了一个单一系统，用它可测量九个性能参数。一个模体完成一切！该模体能对CT扫描仪进行日常校准，校准参数包括：定位、波束宽度、空间均匀性、线性度/对比度、空间分辨率、线展开、噪声、尺寸不相关性、以及吸收剂量。该模体的所有零件都封装在一个小巧、透明的罐内，该罐使整个系统按正确的方向组成一个整体。

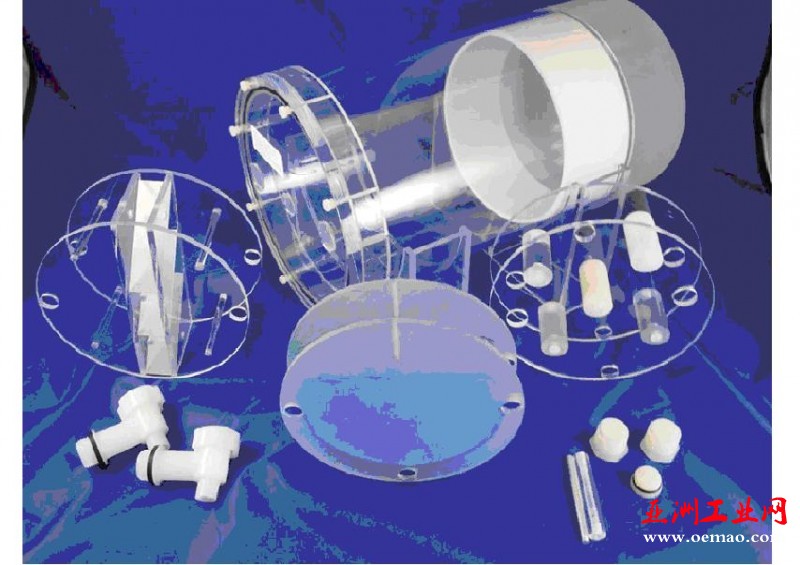

       该模体由一个直径为8.5in的丙烯酸罐构成，罐内装有一个波束宽度插件、一个空间分辨率和线展开元件、一个高对比度插件、以及一个用插装定位销和/或致热发光探测器的装置。除此之外，还有一个0.25in厚的特氟隆带，它位于罐的底部并与罐的8in直径的内圆同心，一同来模拟人体骨髂。罐的底部有一个低对比度插件，其上带有可重新密封的空洞（直径从1in至0.125in），空洞内可填充稀释的右旋糖或其它合适的溶液，以提供了一种低对比度的介质。可选外部分辨率和噪环紧贴着罐的外径滑动，能对全身扫描系统进行评估。

CT性能模体特点：

模体能评估：

· 噪声

· 空间分辨率

· 灵敏度（低对比分辨率）

· 吸收剂量

· 尺寸相关性

· 对比尺度

· 切层厚度

· 定位

· 线性度

· 波束宽度

CT性能模体规格尺寸

水罐

由丙烯酸制成，8.5in外径×8in内径×12.75in长，有可重新密封的充水和排水口，低对比度检测能力元件附在其基部。

线性度和对比度插件

7.5外径×2.5in长，装有直径1in的聚乙烯、丙烯酸、聚碳酸酯、聚苯乙烯和尼龙对比栓，密度值：聚乙烯，0.95gm/cc；聚苯乙烯：1.05 gm/cc；尼龙：1.10 gm/cc；丙烯酸：1.19 gm/cc；聚碳酸酯：1.20 gm/cc。

注：每个CT性能模体上的对比栓与每个其它核协会CT模体上类似材料的对比栓在密度上完全一致。比如：我们厂制造的每个CT性能模体上的尼龙栓都具有相同的密度。

所有核协会的模体中的一致密度为用户提供了一个比较不同扫描仪性能的标准。

分辨率插件

7.5in外径×2.5in长，带有直径为6in的固体丙烯酸元件，在76-410-4130型模体中，固体元件上有8组圆孔，孔径分别是：1.75, 1.5, 1.25, 1.00, 0.75, 0.61, 0.5, 0.4 mm，每组5个，在76-410-4132型模体中，固体元件上有9组圆孔，孔径分别是：1.75, 1.5, 1.25, 1.00, 0.75, 0.61, 0.5, 0.4和0.2mm，在两个模体插件中圆孔的轴向中心距为5mm，竖向中心距为孔宽的二倍，所有空腔都充满了空气。直径为6in的固体元件又分成外弧长为1.25in的扇区，插件装有沿纵向定位在插板上的0.014in的不锈钢丝，该不锈钢丝使用户可对线展开功能进行简单计算，通过6in主元件上的1.25in扇区可测量边界倾斜度。

波束宽度插件

7.5in外径×3.5in长，装有3根0.020in×1.00in的铝带，转角45°，定位于中心线并垂直显示，一种简单又直接的计算可使用户精确测量波束宽度，只需通过两个邻近框的两次曝光就可确定邻近间距。

低对比度延长部分

8.5in外径×285in长的固体丙烯酸元件。上面有2组深2.25in，直径分别为1in、0.75in、0.5in、0.375in、0.25in和0.125in的空洞，2组空洞的分开距离为对应空洞直径的二倍，沿中心线的两端排列。带有螺栓锁定密封口的空洞易于用左旋糖或不同浓度的氟化钠溶液填充。用户可将浓度调整到适合于扫描仪的任何值。空洞间浓度差一般为2%或3%。

定位栓

为0.25in外直径×3in长带螺纹孔的铝栓，螺纹孔使栓固定在盖板上。

热致发光探测器插件

为0.5in外直径×3.5in长的聚乙烯杆，其上钻有3in深的空洞，用于接受致热发光探测器插件。空洞可重新密封。杆的另一端开有螺纹孔，使杆能安装在盖板上。

外部（全身）分辨率和噪声环

12in外径×8.5in内径×2.5in长的噪声环上有一些圆孔，其排列方式与分辨率插件上的相同，分布相差90°的两个位置上。当噪声环套在主罐上时用户可测量全身分辨和噪声。内部和外部分辨率的值很容易确定。

尺寸 8.50 in Ø x 15.50 in (d) (21.59 x 39.37 cm)

重量  17.25 lb (7.84 kg)

可选型号

0695-0105  CT性能模体，带分辨率插件（达0.2mm）

0695-0107外部（全身）分辨率和噪声环
