1.打开西门子博图软件建立新项目。
2.安装GSD文件。
3.无锡耐特森Modbus TCP转Profinet网关添加模块。
4.设置设备名称和IP地址本例为MCN1，IP为192.168.20.5。
5.配置输入输出字节长度，本例为8个字节即4个寄存器。
6.Modbus TCP转Profinet网关下载配置。
7.设置网关参数点击新建选择PN2MC。
8.设置Modbus TCP转Profinet网关在Profinet网络中的设备名和IP地址（注意：要和博图中组态一致）。
9.设置Modbus TCP转Profinet网关tcp端的IP。
10.右键插入NODE并设置从站IP。
11.右键选择所需功能码（本例为03功能码）。
12.设置寄存器数量及其他参数。

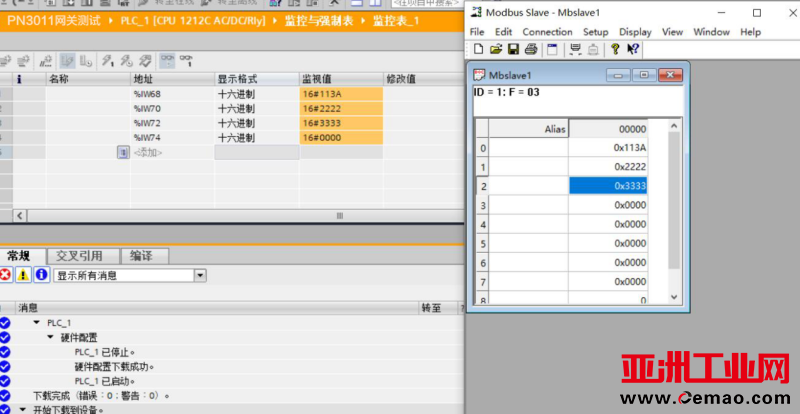

13.在组态软件中监控设备数值。
