PLC1200 PROFINET网络的使用方法：
1、首先创建新项目文件，填写好相对应的项目名称然后点击创建；
2、导入RS232转PROFINET网关GSD文件。将RS232转PROFINET网关的GSD文件拷贝放到任意位置。打开博图建立新项目，进入设备和网络在选项中选择管理通用站描述文件，安装GSD文件。
3、搜索GSD文件存放文件夹搜索到GSD后选择安装，等待安装成功；
4、安装GSD成功后，打开硬件目录将安装好的GSD文件添加到组态中，RS232转PROFINET网关和PLC还没有进行连接处在未分配状态；
5、点击未分配与PLC进行连接后就可以对RS232转PROFINET网关的属性进行参数的设定；
6、RS232转PROFINET网关属性，修改RS232转PROFINET网关的IP地址和PROFINET设备名称（设备名称中不要带*./这类符号）。需要注意的是设置PROFINET设备名称时，不要勾选自动生成PROFINET设备名称；
7、添加需要的输入（inptu）、输出（output）字节数。添加字节数根据需求进行添加；
8、根据下图所示，设置好参数后就可以下载并装载到PLC；
9、打开RS232转PROFINET网关配置软件；
10、RS232转PROFINET网关配置软件中，要设置设备名和IP地址并且与博图的RS232转PROFINET网关组态要完全一致。需要注意的是：设备名不要添加/*-这类符号；
11、RS232转PROFINET网关配置软件中，需要设置工作模式。模式分为两种：一种是主从模式，另外一种是消费者和生产者模式。主从模式需要从站应答方可继续发送指令，生产消费者模式输入与输出互不干扰，本案例用生产者、消费者模式进行配置；

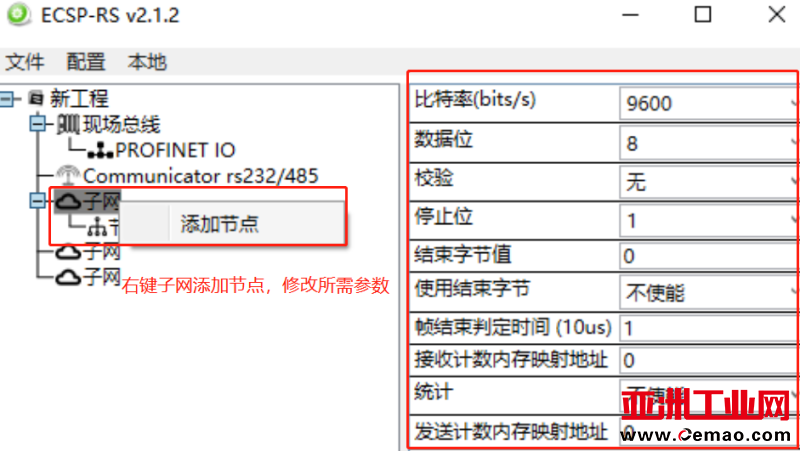

12、RS232转PROFINET网关配置软件中，根据设备手册修改波特率等参数；节点中添加消费者和生产者数据；
13、如上图显示设备默认波特率有四种，分别问1200，2400，4800，9600，8个数据位，1个停止位，无校验，将参数改为和设备一致；
14、添加节点后添加生产者（发送）与消费者（接收）；
15、本例中232设备有多种协议，每种协议数据长度均不相同，以A协议为例，该协议数据共14个节字数据
16、数据的接收长度改为14；
17、配置好后将项目下载到RS232转PROFINET网关；
18、使用时IB64在内的14个地址会收到条码器，发送的FF 14 65 23 00 0362 05 00 03 29 13 00 C8等14个字节数据；
