步骤概述
准备EDS文件：将开疆智能Modbus485转Ethernet/IP网关的EDS文件拷贝到可访问的位置。
硬件组态：
打开RSLogix5000软件。
添加开疆智能网关的EDS文件。
安装并添加新模块，选择EtherNet/IP模块。
输入开疆智能网关名称（如GW1）和IP地址（如192.168.1.11）。
设置参数：
设置数据的输入输出长度（如8个字节）。
下载配置到PLC。
变送器参数设置：
设置开疆智能Modbus485转Ethernet/IP网关的站地址、波特率、数据位、停止位和校验方式。

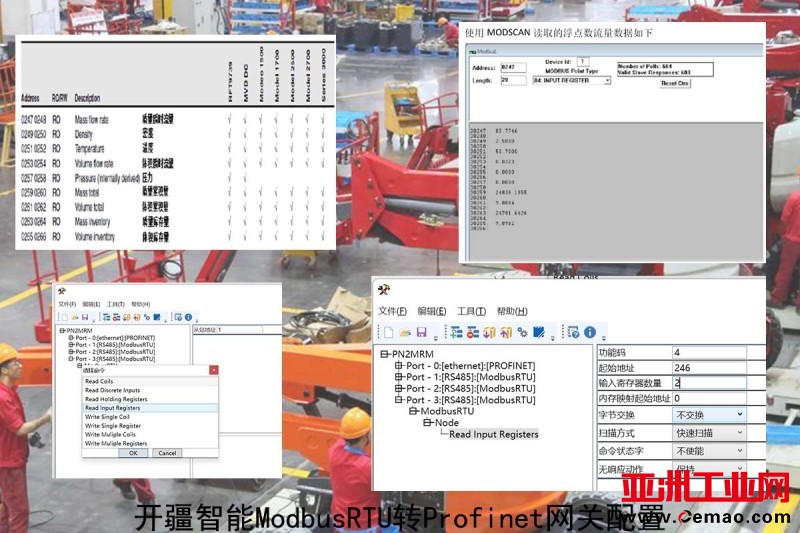

配置开疆智能Modbus485转Ethernet/IP网关：
安装并打开Modbus485转Ethernet/IP网关的配置软件。
选择EIP2MM模式。
配置IP地址和设备名称。
设置输出命令轮询模式。
填写从站设备的站号和寄存器地址。
寄存器地址偏移：
考虑到地址偏移，正确设置读取的寄存器地址。
根据MODBUS功能码和寄存器区域，选择适当的功能码（如03或04）。
下载配置并监控：
将配置保存并下载到网关。
监控对应的I/O地址以获取变送器的数据。
注意事项
兼容性：确保Modbus485转Ethernet/IP网关与罗克韦尔PLC和变送器兼容。
网络配置：确保PLC和网关的IP地址在同一网络段内，且网络设置正确。
数据校验：在设置寄存器地址和功能码时，要仔细核对，确保无误。
软件版本：确保使用的RSLogix5000和网关配置软件均为最新版本，以避免兼容性问题。
故障诊断：在配置和调试过程中，如遇到问题，可参考相关手册或联系技术支持进行故障诊断。
通过开疆智能Modbus485转Ethernet/IP网关，可以方便地将MODBUS从站设备接入到罗克韦尔PLC的EtherNet/IP网络中，实现数据的采集和监控。这一方案在工业自动化领域具有广泛的应用前景，能够提高系统的灵活性和可扩展性。希望这个案例能够为您的工业自动化项目提供参考和借鉴。
