步骤概述
准备GSD文件：
将开疆智能ModbusRTU转Profinet网关的GSD文件拷贝到可访问的位置。

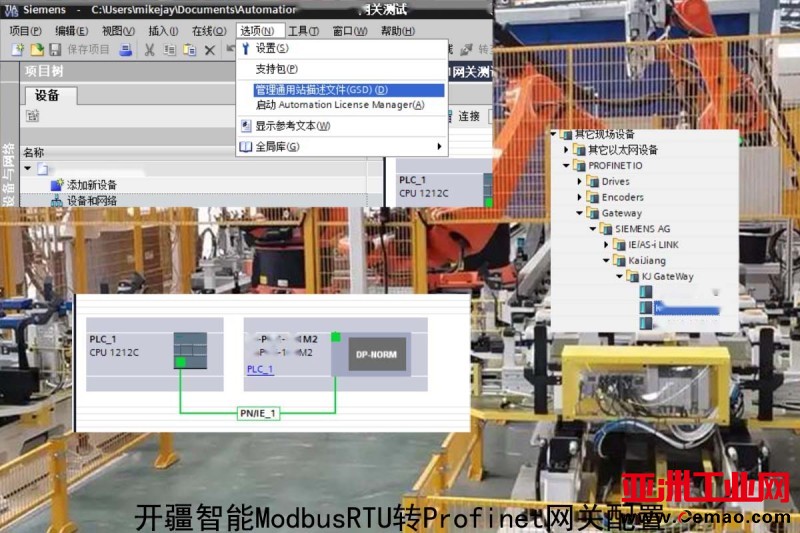

在博图（TIA Portal）中建立新项目，并进入设备和网络管理，安装GSD文件。
选择并配置网关：
在博图中选择开疆智能ModbusRTU转Profinet网关。
将网关配置到Profinet网络中，并设置设备名称和IP地址。
组态设置：
确认马达保护器用到的参数总数据量，并在组态中添加相对应的数据长度（如8个寄存器，16个字节的输入输出）。
完成组态设置后，下载到PLC中。
马达保护器参数设置：

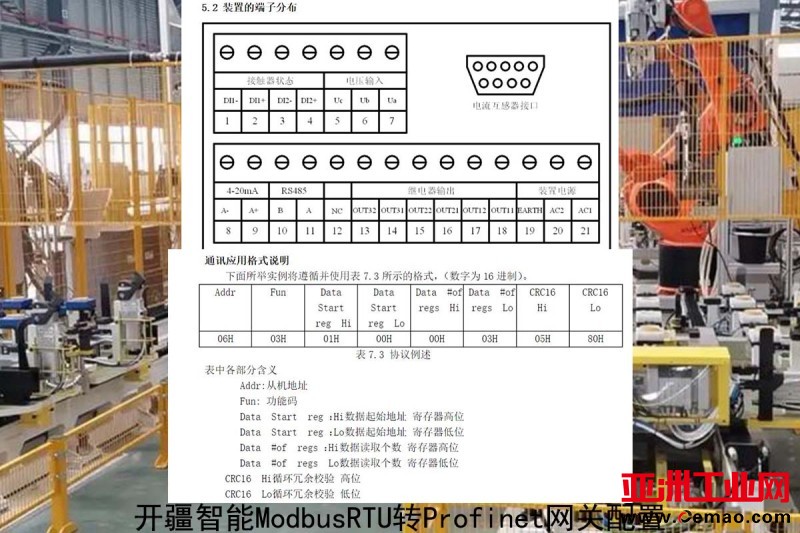

根据从站手册设置马达保护器的参数和接线。
配置开疆智能ModbusRTU转Profinet网关：

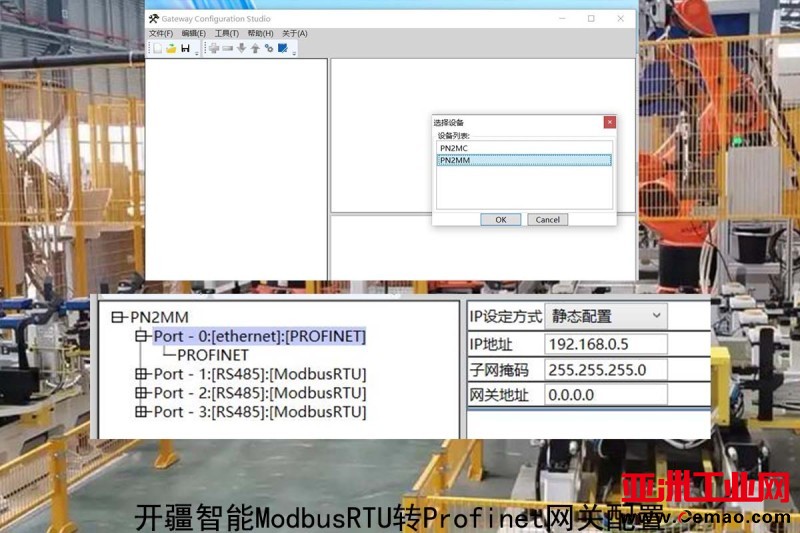

打开网关配置软件，新建项目。

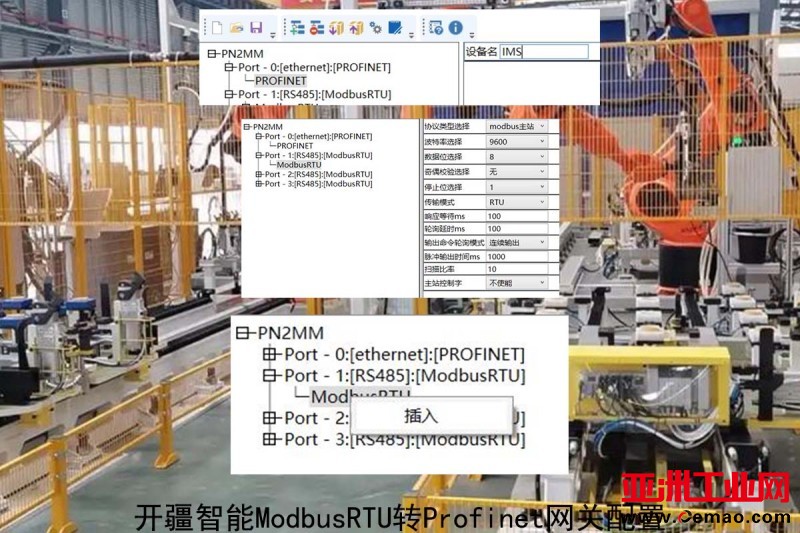

配置网关的IP地址和设备名称，确保与组态软件中保持一致。
设置485通信参数，如波特率、数据位、停止位和校验方式，确保与从站一致。

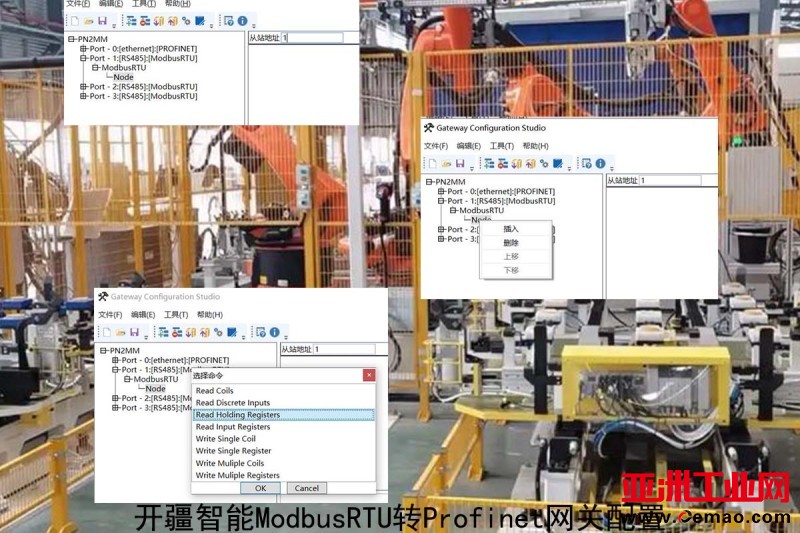

在ModbusRTU出选择插入节点，填写从站地址。
插入功能码，并确认选择是否正确。

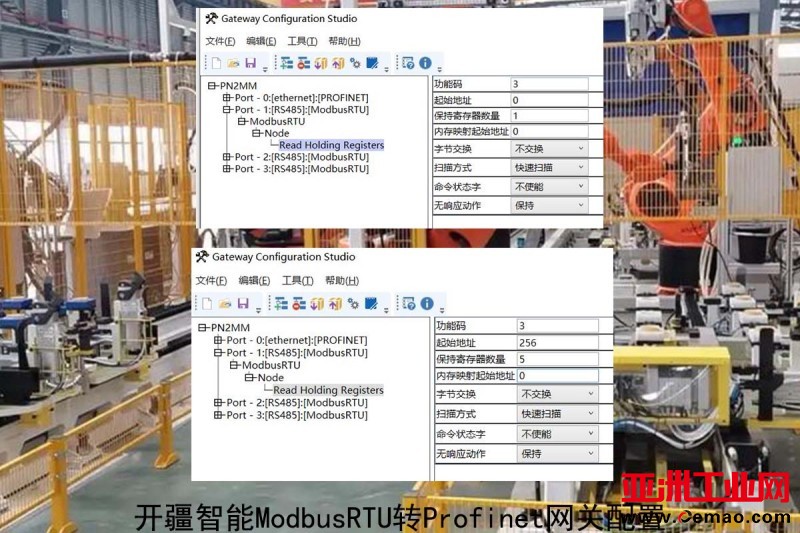

根据手册中的起始地址，换算成10进制地址，并填入连续读取的寄存器地址。
内存映射：
将网关中的寄存器地址映射到博图中的IQ地址。
确保配置完设备名称和IP后，重新上电配置才会生效。
注意事项
兼容性：确保开疆智能ModbusRTU转Profinet网关与西门子PLC和马达保护器兼容。
网络配置：确保PLC、网关和马达保护器的IP地址在同一网络段内，且网络设置正确。
数据校验：在设置寄存器地址和功能码时，要仔细核对，确保无误。特别是地址的换算和功能码的选择。
软件版本：确保使用的博图（TIA Portal）和网关配置软件均为最新版本，以避免兼容性问题。
故障诊断：在配置和调试过程中，如遇到问题，可参考相关手册或联系技术支持进行故障诊断。特别关注通信状态和数据的正确性。

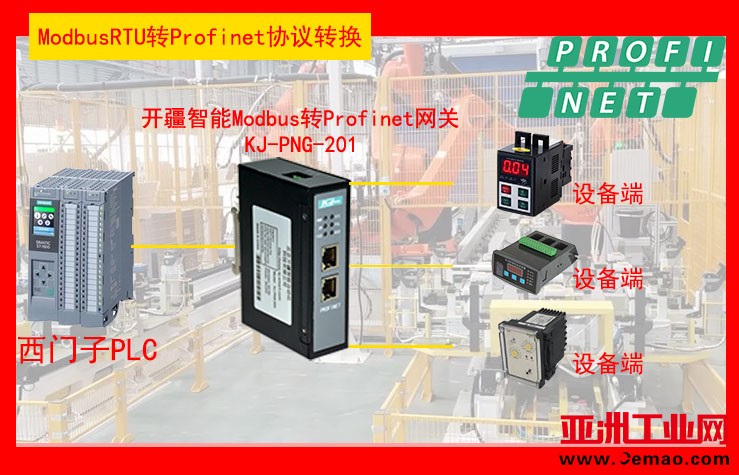

通过开疆智能ModbusRTU转Profinet网关，可以方便地将智能低压电动机保护装置（马达保护器）接入到西门子PLC的Profinet网络中，实现数据的采集、监控和控制。这一方案在工业自动化领域具有广泛的应用前景，能够提高系统的可靠性和可维护性。希望这个案例能够为您的工业自动化项目提供参考和借鉴。
