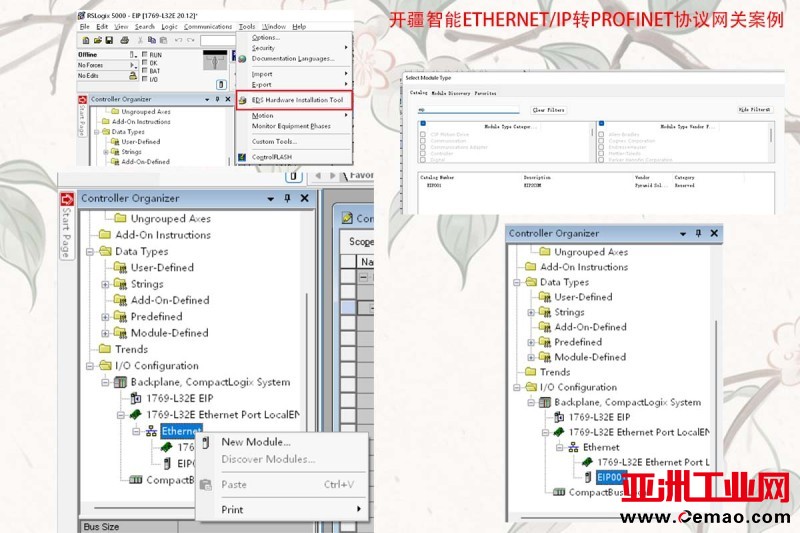

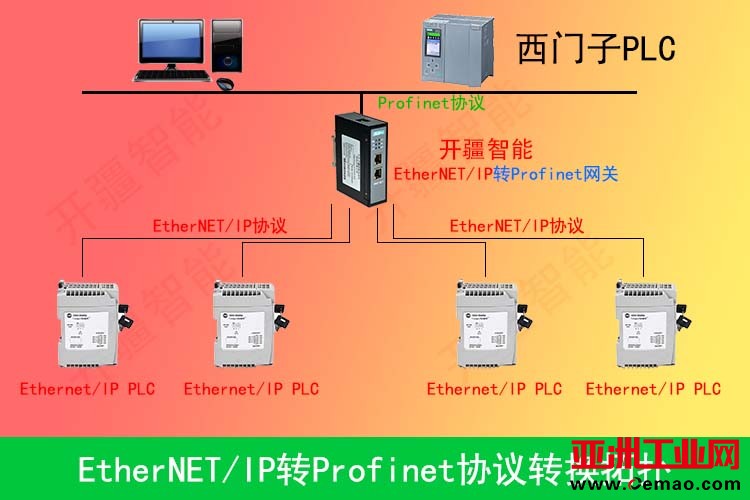

根据以下硬件和软件配置要求，完成相应的配置步骤。硬件配置包括：1个罗克韦尔（AB）PLC型号为1769-L32E，1个与之配套的24V电源模块，以及1台笔记本电脑；另外需要1台西门子PLC（或任何兼容的Profinet主站设备）和开疆智能Profinet转EtherNet/IP网关。软件配置方面，需要安装RSLogix5000和Step7/博图软件。配置步骤如下：首先在RSLogix5000中打开硬件组态，添加网关的EDS文件并安装，安装完成后添加PLC模块，选择New Module进行配置。确保整个过程中的操作准确无误，并提供详细的配置步骤说明。

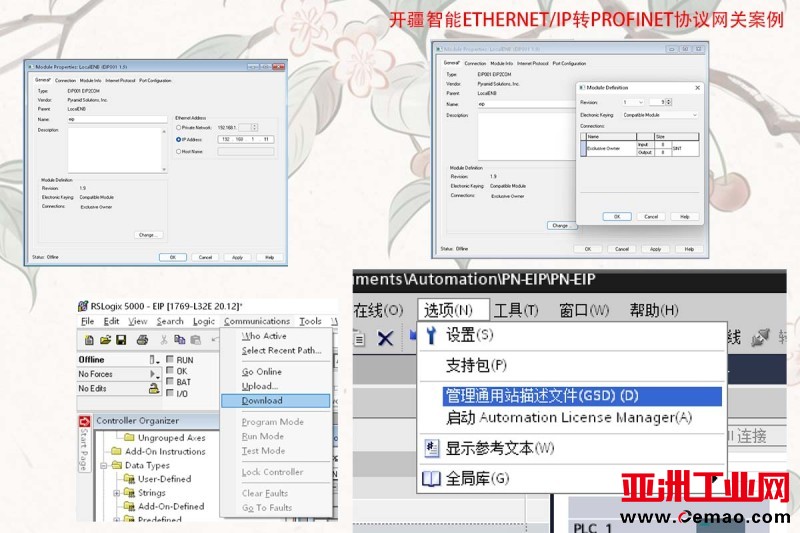

在EIP中搜索名为EIP001的Profinet转EtherNet/IP网关模块。双击该模块以进入参数设置界面，并配置其设备名称和IP地址。在本例中，设备名称可任意填写，而IP地址设置为***.***.*.**。注意，在EtherNet/IP端，Profinet转EtherNet/IP网关不需要单独设置设备名称。

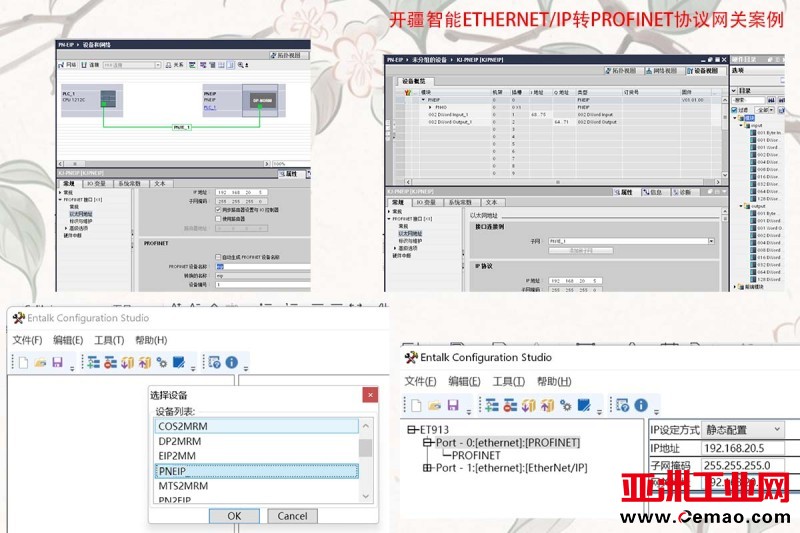

按照以下步骤配置西门子PLC：首先，点击“Change”以设置数据的输入输出长度，本例中长度为8个字节；接着，下载配置到PLC。配置过程中，需要先安装GSD文件；然后，导入Profinet转EtherNet/IP网关进行组态，并设置网关的IP地址和设备名称，本例中设备名称设为"EIP"，IP地址设为"***.***.**.*"；最后，再次确认数据的输入输出长度设置为8个字节。确保每一步骤都准确无误地执行。

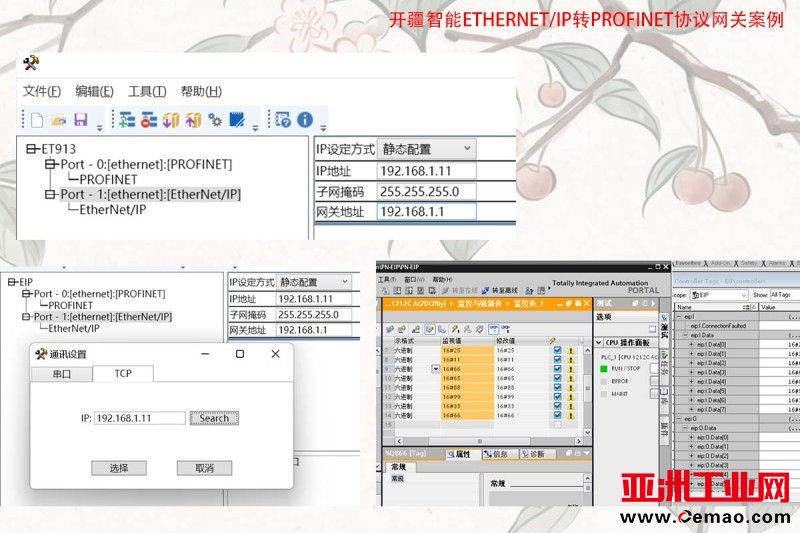

启动开疆智能Profinet转EtherNet/IP网关配置软件，并创建一个新项目，选择PNEIP作为项目类型。接下来，配置与西门子PLC的通讯参数，确保Profinet转EtherNet/IP网关在Profinet网络中的IP地址和设备名称正确设置。此外，需要设定数据交换长度为8字节，并确保网关在AB PLC中的IP地址与组态配置中的地址保持一致。
按照以下步骤配置并下载开疆智能Profinet转EtherNet/IP网关：完成所有配置后，选择网关的默认IP端口进行下载操作。注意在下载配置时，应从网关的底部网口进行以确保过程顺利。在下载配置之前，避免将网线插入正面网口。下载完成后关闭网关电源然后重新上电。上电后如果Profinet转EtherNet/IP网关的PWR和SYS指示灯持续亮起则表示电源和系统运行正常；若OK指示灯也持续亮起则表示与Profinet主站的通讯正常。提供一个关于Profinet转EtherNet/IP网关连接AB PLC配置的案例分享。详细描述当RUN指示灯常亮时它表示的EtherNET/IP主站通讯状态是正常的；而当ERR指示灯闪烁时，它表示与EtherNET/IP通讯出现了中断。监控两边数值显示数据交换成功的情况。最后，鼓励大家就这个案例进行交流和探讨。
