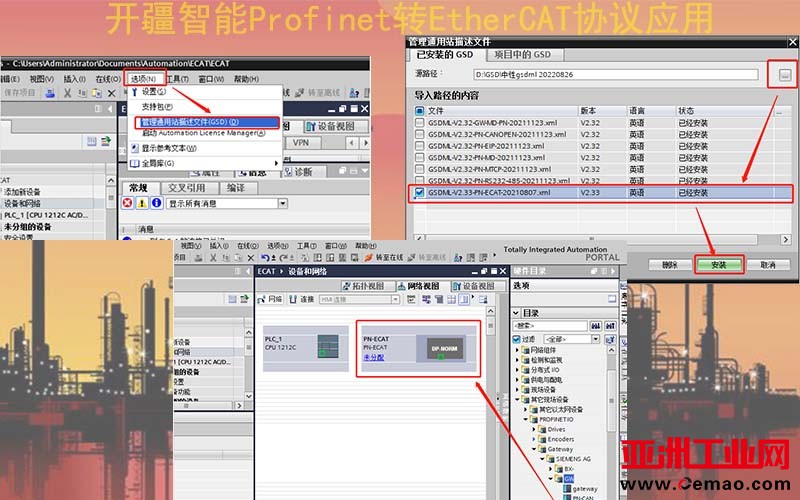

在开始配置之前，首先需要管理通用站描述文件，这是确保整个系统能够正确识别和处理设备信息的关键步骤。点击界面上的“...”按钮，从弹出的菜单中选择查找GSD文件的位置，然后将其安装到系统中，确保安装过程顺利进行，没有出现任何错误提示。安装完成后，找到Profinet转EtherCAT网关模块，并开始进行组态设置，这一步骤是将网关与PLC进行逻辑连接的重要环节。

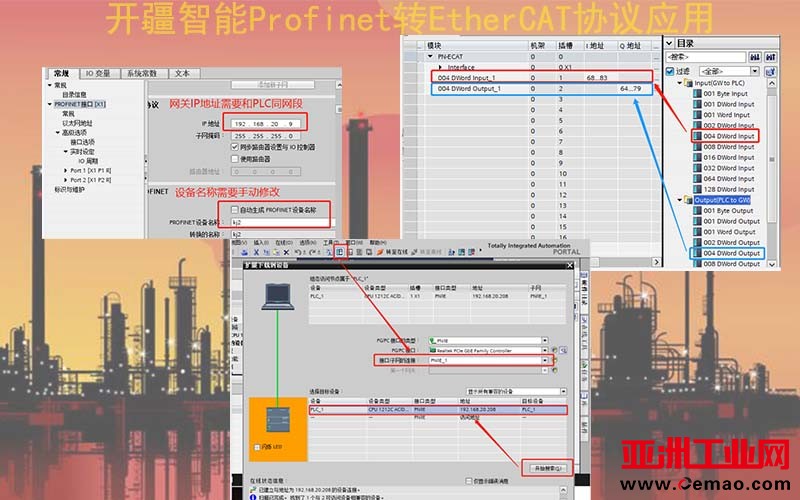

在组态过程中，需要为开疆智能Profinet转EtherCAT网关设置一个合适的IP地址和设备名称，确保它在工业网络中能够被准确识别和定位。接着根据实际应用需求，设置Profinet转EtherCAT网关的输入输出字节数长度，这一步骤对于数据传输的准确性和效率至关重要。组态完成后，将配置信息下载到PLC中，确保PLC能够按照预设的参数进行工作。

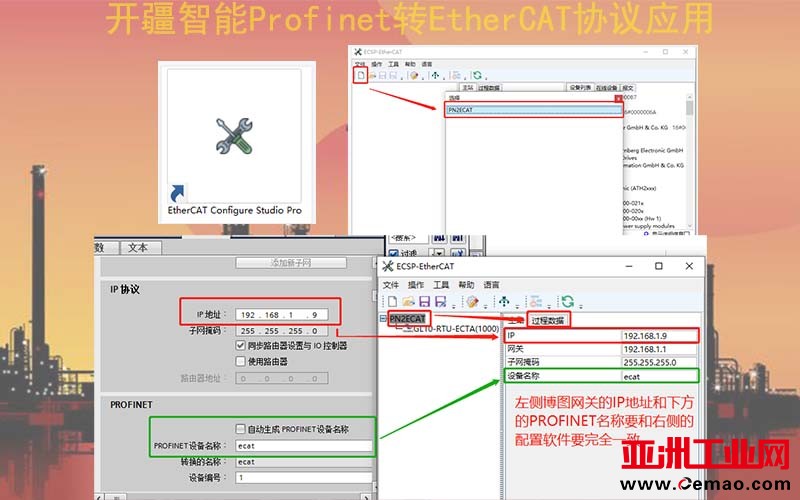

然后打开开疆智能Profinet转EtherCAT网关配置软件，准备进行ECAT设置，这是实现不同工业通信协议转换的关键步骤，在配置软件中新建项目，并选择PN2ECAT作为项目类型，这一步骤将为后续的设备配置提供正确的框架。在配置软件中设置IP地址和设备名称，确保这些信息与博图软件中的设置保持一致，这样可以避免在通信过程中出现地址冲突或识别错误。

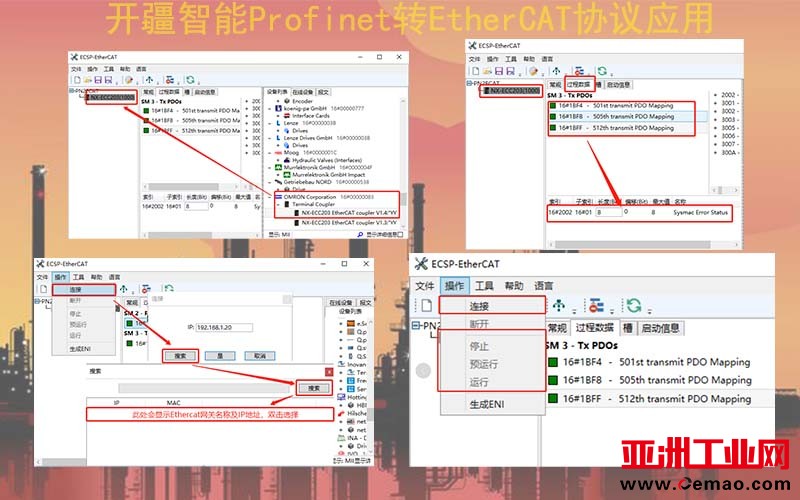

在设备列表中仔细查找并选定所需的设备，这一步骤需要操作者对设备有充分的了解，以确保选择正确的设备进行配置。对于欧姆龙耦合器，进行详细的参数配置，在软件下方的空白区域中添加PDO参数，这一步骤需要根据实际应用需求进行精确设置。在所有配置步骤完成后，进行连接步骤，确保所有的设备和网关之间的连接正确无误。
在配置软件中点击运行按钮，但在实际操作之前，务必确保所有参数设置正确无误，先点击连接按钮，确认设备之间的通信正常，然后再点击运行按钮，开始设备的实际工作。最后，直接对对应的输入（I）和输出（Q）地址进行读写操作，这一步骤是实现设备控制和数据采集的关键环节。
