实施步骤如下：

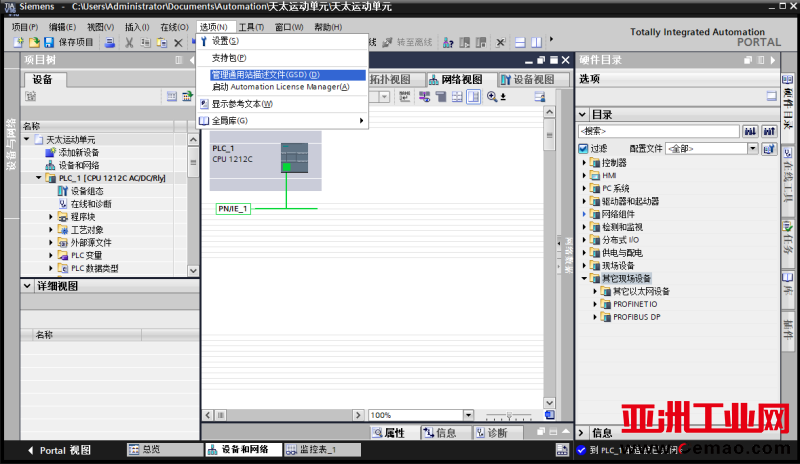

从安装西门子组态开始。需要选择并导入GSD文件，然后进行设备的组态，确保PLC与开疆智能Profinet转CANOPEN网关正确分配。具体操作包括连接IO控制器PLC_1的PROFINET端口_1。

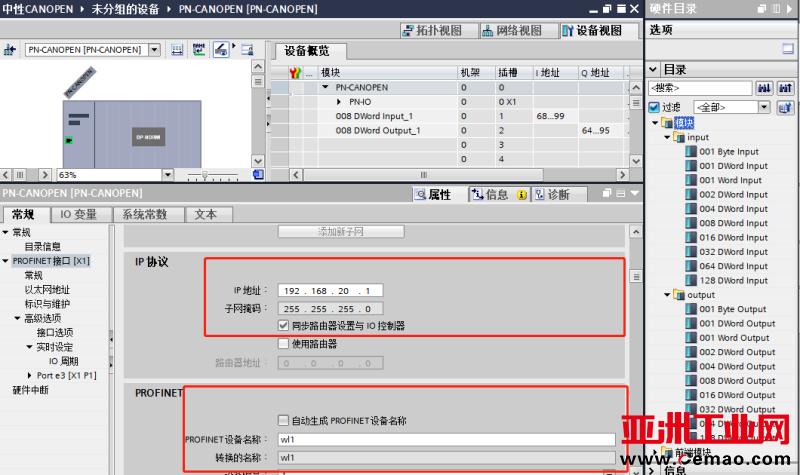

完成上述步骤后，接下来需要调整开疆智能Profinet转CANOPEN网关的IP地址和PROFINET名称，以确保其能够顺利与PLC进行通信。通过这些步骤，可以实现PLC与CANOPEN设备之间的无缝连接。

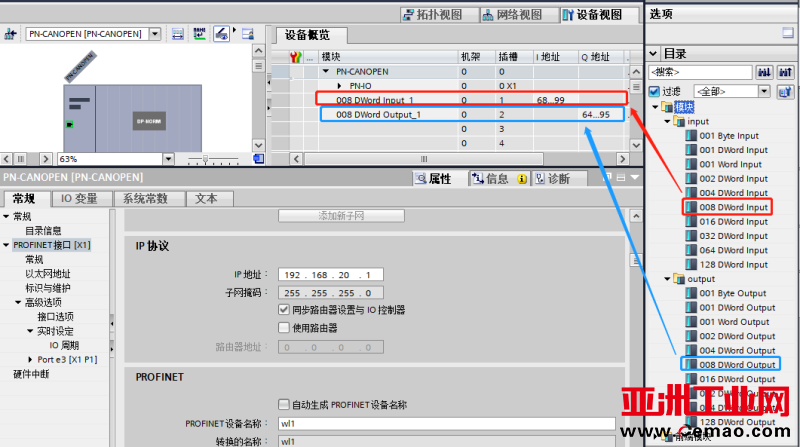

在配置西门子组态系统时，首先完成设备的命名和IP地址设定后，需进一步添加必要的字节数。这涉及双击Profinet转CANopen网关模块，通过右侧工具栏引入Input（输入）与Output（输出）参数，并随后将这些配置下载至设备中。

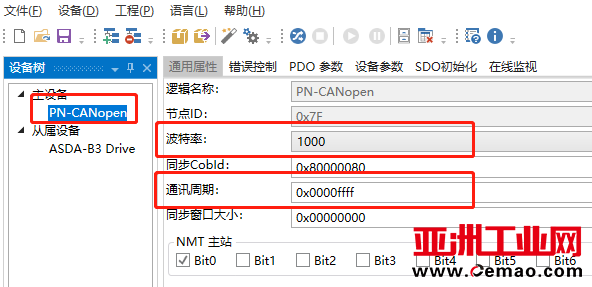

完成上述组态操作之后，接下来向Profinet转CANopen网关的配置软件进行参数调整。启动CanOpen Configuration Tools，针对主站设备的通用属性参数进行配置，确保波特率与从站设备相匹配，并将通讯周期由默认的0x00000000更改为0x0000ffff。

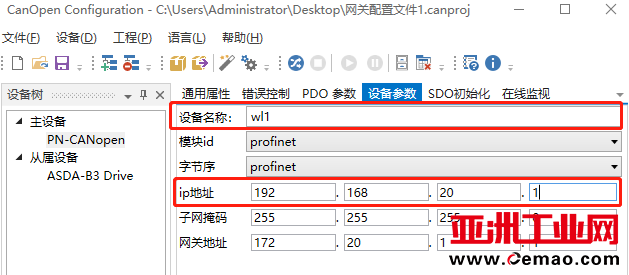

还需在此界面上设置开疆智能Profinet转CANopen网关在Profinet网络中的设备名称及IP地址，确保这些信息与PLC组态软件中的信息保持一致。特别要注意的是，如果设备名称包含特殊字符或中文，需要确保转换后的字符与原始名称保持一致。

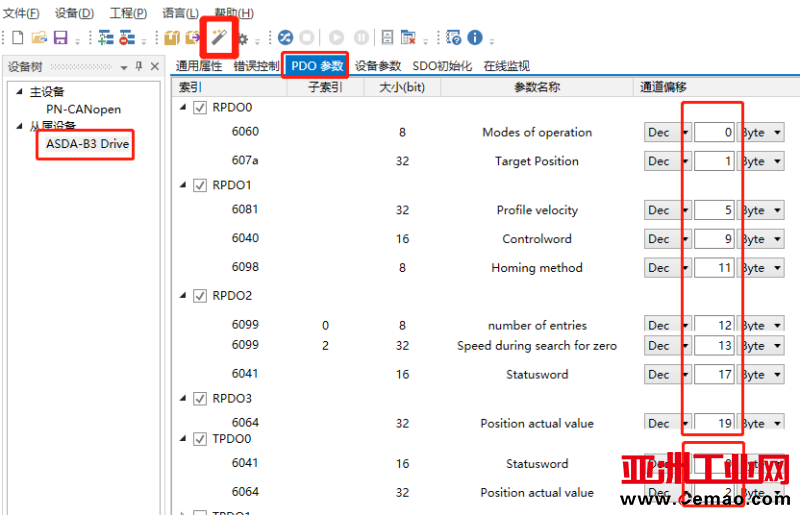

在开疆智能Profinet转CANopen网关配置中，首先需对从属设备参数进行配置，通过添加所需参数至PDO（Process Data Object）参数集中。接着，将RPDO（Response Process Data Object）和TPDO（Transmit Process Data Object）的传输类型修改为“Event-driven (manufacturer)”，即事件触发模式。

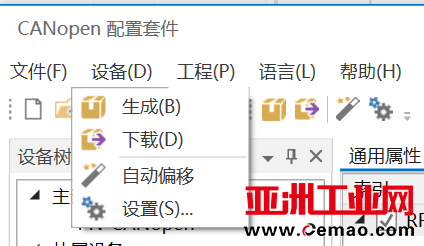

完成上述步骤后，需将配置下载到Profinet转CANopen网关。在此之前，确保计算机与网关处于同一网段内。通过软件界面中的设置选项搜索网关的默认IP地址，并进行配置下载。一旦下载成功，软件界面左下角会显示成功提示信息。
下载配置完成后，可通过配置软件进入PLC监控界面，对从属设备参数进行设置，并进一步实现对伺服器的控制。此过程确保了从属设备的参数配置准确无误，同时实现了通过开疆智能Profinet转CANopen网关对设备的有效控制和管理。
