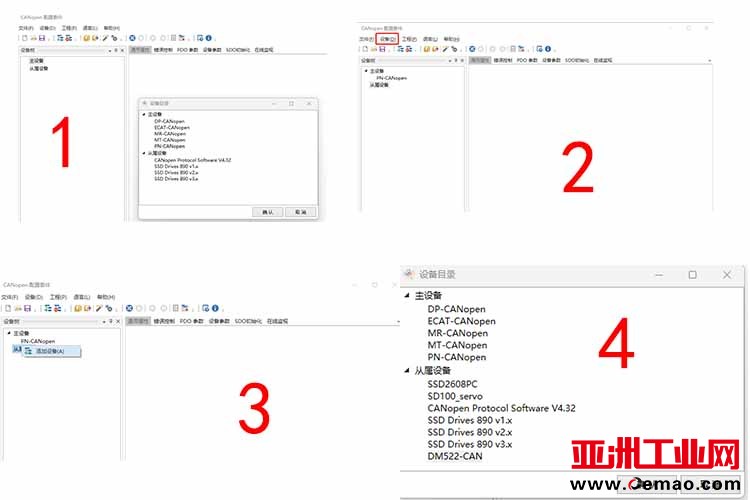

在操作过程中，首先创建一个新工程并添加主站设备。接着，通过点击导入开疆智能CanOpen转ProfiNet网关CANOPEN总线驱动器EDS文件，并右键添加从属设备。之后，对从属设备设置站地址。

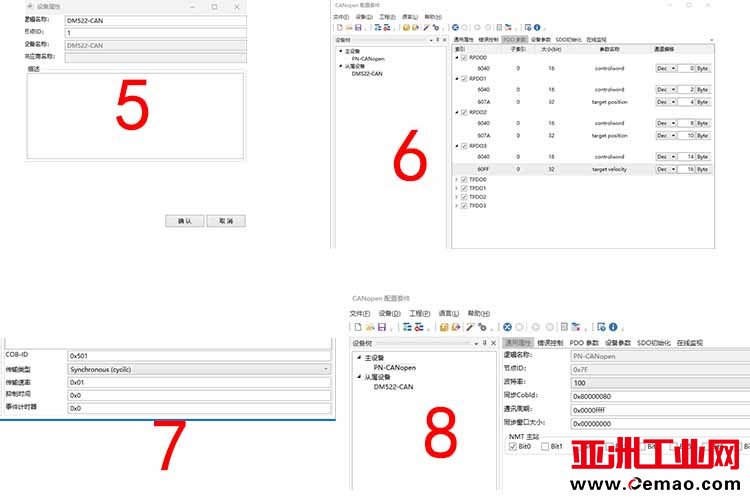

接下来，设置通道偏移，此偏移表示每个子索引在PLC内的相对位置。然后，对TPDO和RPDO的传输方式设置为周期同步，以避免使用默认事件触发可能导致的数据丢失。最后，根据实际需求设置同步周期的具体值。

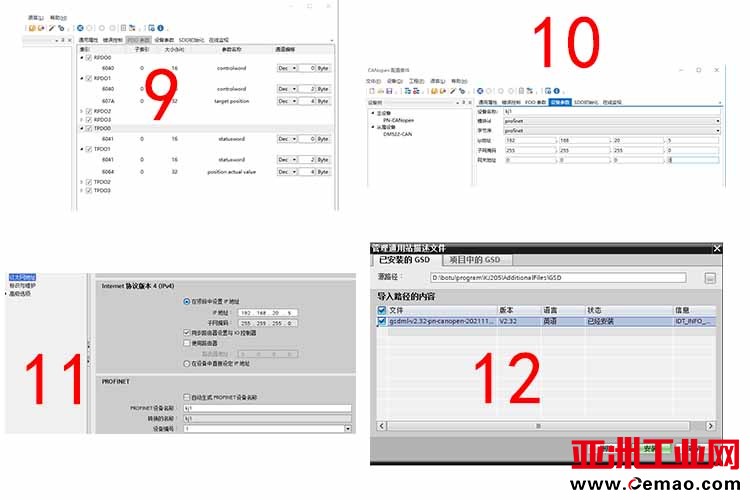

在配置系统时，首先需确认索引顺序及其偏移量，确保第二个站点的通道偏移以累加方式进行设置。接下来，必须设定设备的名称与IP地址，并确保这些信息与博途系统中的设置保持一致。

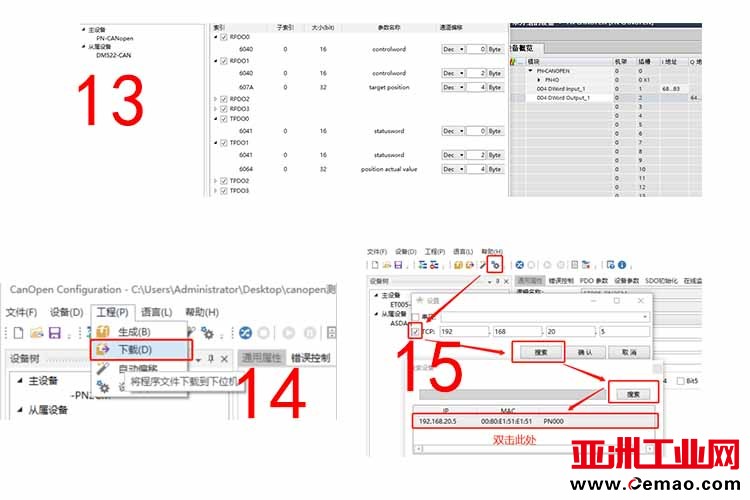

在启动博途配置前，应先安装开疆智能CanOpen转ProfiNet网关必要的GSD文件。每个从站都配备有8字节的输入与输出，其对应关系需要明确设定。完成以上步骤后，通过工程菜单生成配置，然后正确设置通讯串口，确保选择了正确的TCP端口进行下载操作。在操作过程中，双击展示IP和MAC地址的信息条，根据返回的提示进行确认。
依据配置软件中的TPDO和RPDO设置，在博图组态监控表中进行指令的发送与接收。这一过程保证了数据交换的稳定性、效率和可靠性，进一步促进了工业自动化领域的发展。
