在某工业自动化系统中，现有的设备采用Profinet通信协议，而新引入的一些智能设备只支持Ethernet通信。为了实现不同协议设备之间的互联互通，决定采用开疆智能Profinet转Ethernet网关来解决通信兼容性问题。
二、硬件准备
1.支持Profinet通信的PLC等设备。
2.仅支持Ethernet通信的智能设备，如传感器、人机界面等。
3.开疆智能Profinet转Ethernet网关。
三、配置步骤
1.连接硬件
-将PLC通过以太网连接到Profinet转Ethernet网关的Profinet端口。
-将支持Ethernet通信的设备连接到网关的Ethernet端口。
2.PLC配置

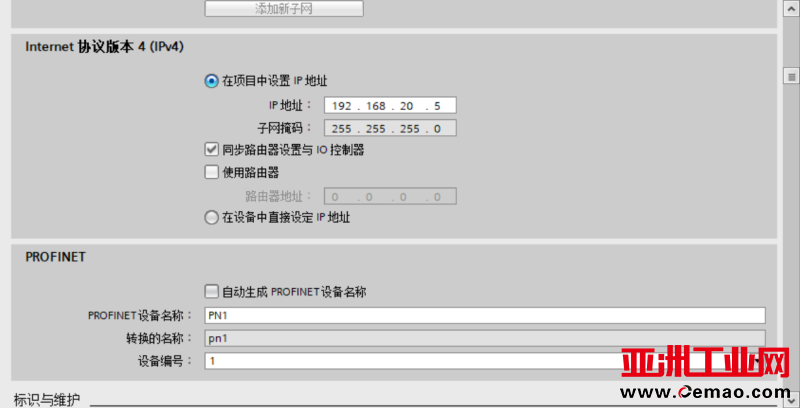

-在PLC的编程软件中，进行Profinet网络配置，添加网关设备并设置其IP地址等参数。

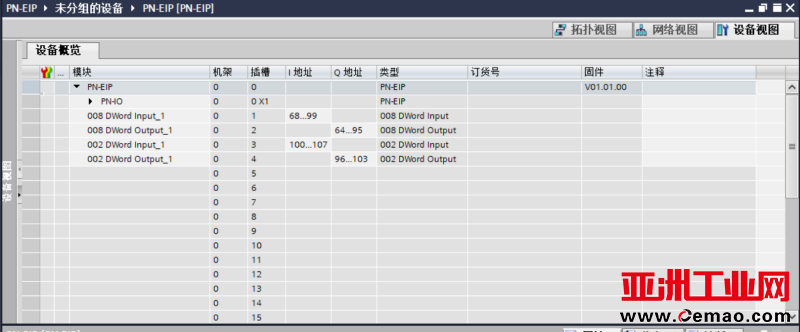

-根据实际需求，定义与Ethernet设备通信的数据区。
3.开疆智能profinet转Ethernet网关配置

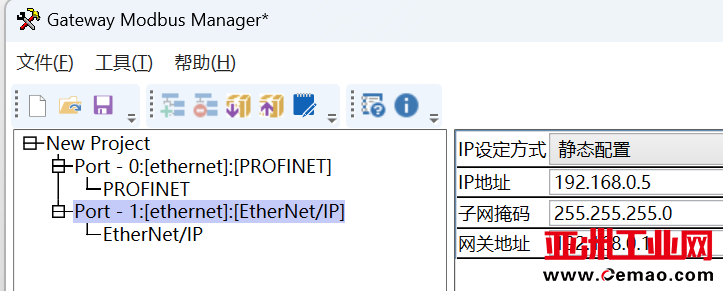

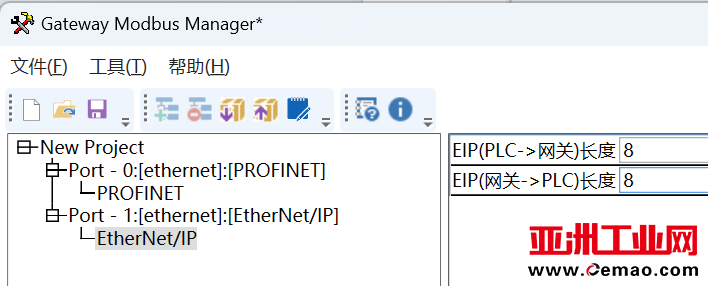

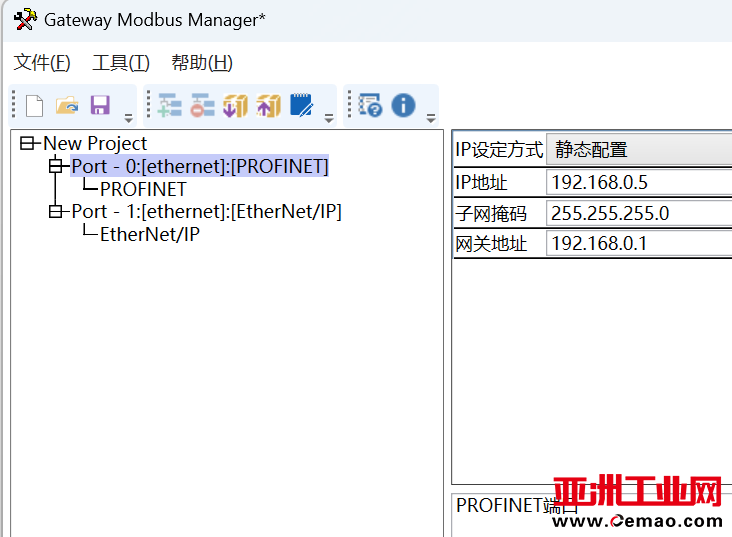

-通过开疆智能profinet转Ethernet网关配置软件，设置Profinet侧的参数，如IP地址、子网掩码等，确保与PLC在同一网络中。
4.Ethernet设备配置
-根据设备手册，设置Ethernet设备的IP地址等网络参数，确保与网关的Ethernet侧配置一致。
四、测试与验证
1.启动PLC和Ethernet设备，观察网关的指示灯状态，确保通信正常建立。
2.在PLC中发送测试数据到Ethernet设备，检查设备的响应情况，验证数据传输的准确性和可靠性。
3.对不同的工作场景进行测试，如设备的数据采集、控制指令的发送等，确保系统在各种情况下都能稳定运行。
总结
通过配置Profinet转Ethernet网关，成功实现了Profinet设备与Ethernet设备之间的高效通信。在配置过程中，需要仔细核对各项参数，确保设备之间的兼容性和通信的稳定性。这种网关解决方案为工业自动化系统的升级和扩展提供了便利，提高了系统的整体性能和灵活性。
