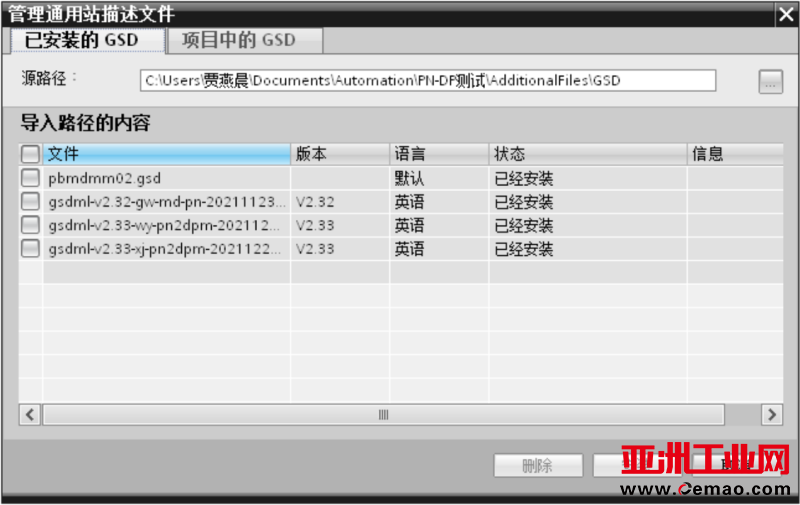

1、首先我们启动西门子PLC或其他Profinet主站设备的配置软件，例如博图。接着导入开疆智能Profinet转EtherCAT网关的GSD文件。

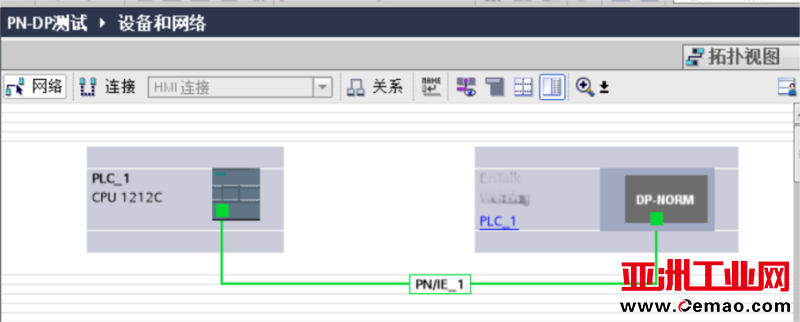

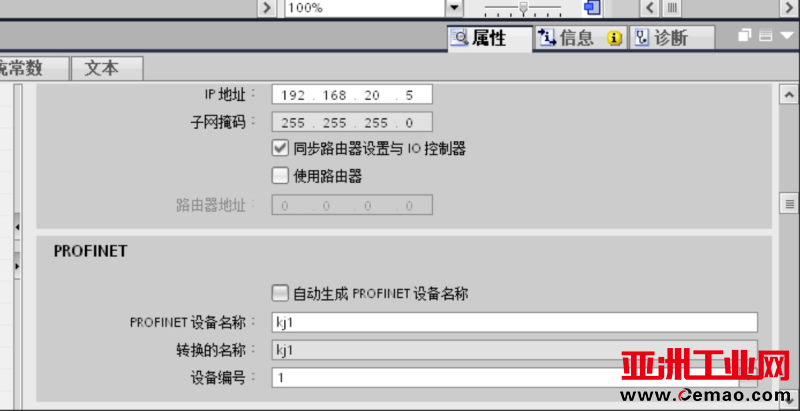

2、将需要的模块添加到设备的网络视图中，设置Profnert转EtherCAT网关的IP地址以及设备的名称。
3、注意：Profinet转EtherCAT网关的IP地址以及设备名称要和网关配置软件中的保持一致。

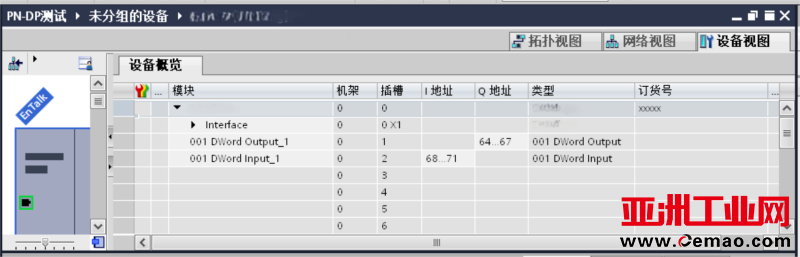

4、鼠标双击Profinet转EtherCAT网关进入到设备视图中，设置配置所需要的输入和输出字节数长度。

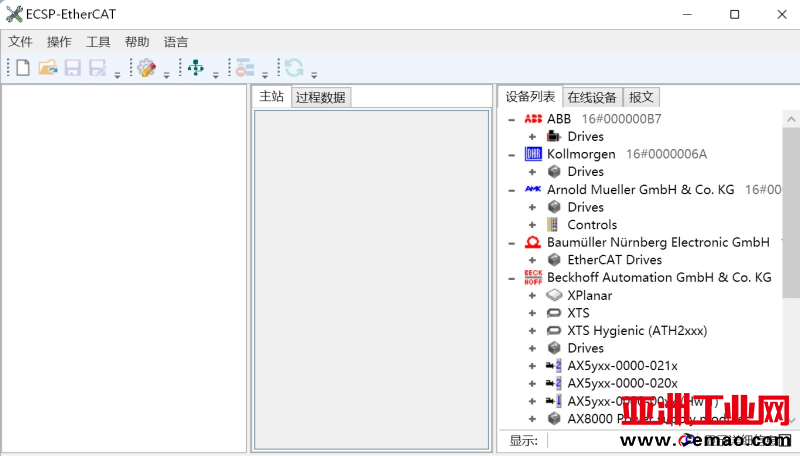

5、最后打开Profinet转EtherCAT网关的配置软件，点击新建并添加EtherCat主站。

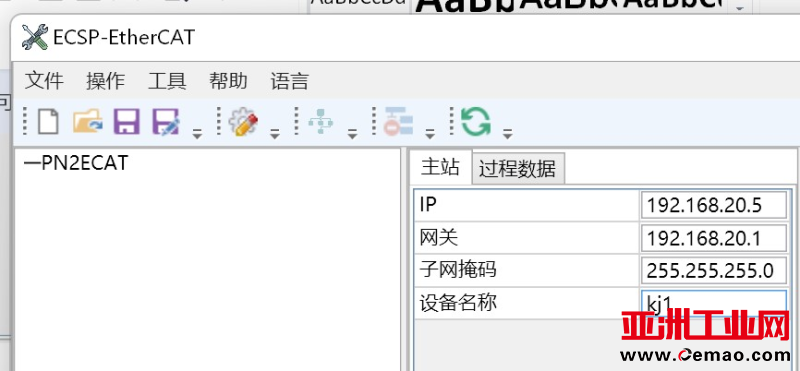

6、为了配置Profinet转EtherCAT网关，首先确保设置的Profinet网络参数与博图组态内容一致。接着，确定所需连接的从站设备并导入相应的ESI文件（具体取决于用户设备）。
在从站数据中选择适当的PDO及所需参数，例如控制字、速度和模式状态字等，具体选择需根据实际应用进行分析。完成配置后，通过操作菜单连接至Profinet转EtherCAT网关的IP地址进行预运行和运行，以将配置下载至网关。下载完成后，重启网关以应用新配置。最后，直接对IQ地址进行读写操作即可。
