具体操作步骤如下：
首先，将Profinet转EtherCAT网关的GSD配置文件导入到西门子PLC的配置软件中。这一过程是必要的初始化步骤以确保Profinet转EtherCAT网关模块能够被正确地识别和整合入整个自动化系统中。
接下来用户应定位Profinet转EtherCAT网关GSD文件所存储的目录路径，以便在进行系统维护或是升级时能迅速找到关键配置项。初始阶段涉及Profinet转EtherCAT网关模块的安装。包括设定相应的IP地址以及设备名称。

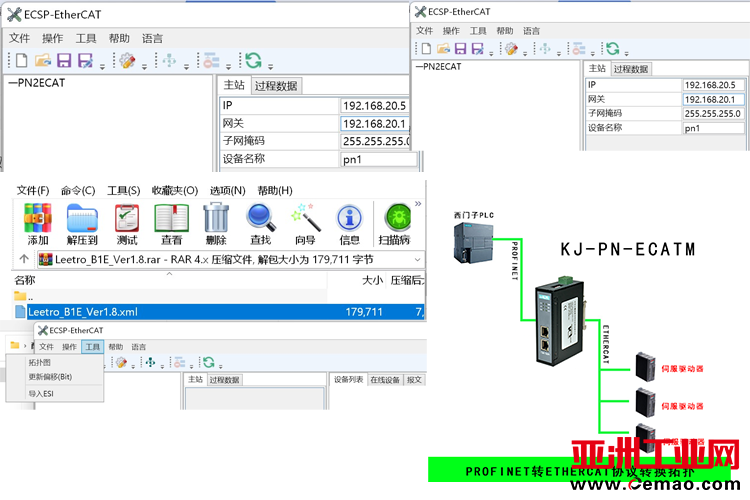

操作为输入及输出字节数长度的指定。完成组态后应执行保存并下载到PLC的操作，启动Profinet转EtherCAT网关配置软件并创建新的项目，设置Profinet转EtherCAT网关的IP地址和设备名称，确保其与PLC组态保持一致。

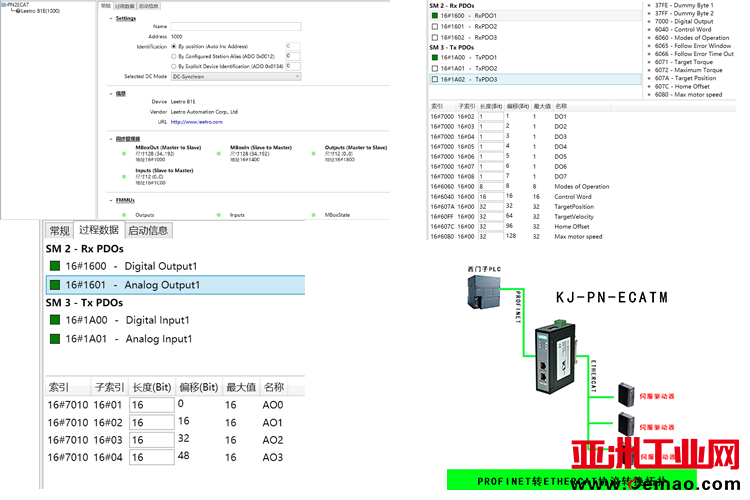

接下来是添加从站伺服。首先，需要Profinet转EtherCAT网关官网下载对应从站的XML文件。在配置软件中选择工具选项进行ESI文件的导入，导入过程完成后选择已解压文件，刷新库以显示设备。在新项目中，加入EtherCAT主站及从站。对从站的基本参数进行设定，一般情况下，站号会自动排序，因此建议保持默认设置。最后，根据工艺需求，对从站的PDO参数进行分配设定。在实施本例程时，我们在RPDO1中配置了13个参数，这是依据从站描述文件的要求设定的。每个PDO都可以配置多个参数。同时，TPDO1默认设置了22个参数，但这个数量是可调整的，可以按照实际需要进行添加或删除。在完成配置后，确认无误，我们进入操作界面选择“连接”。一旦连接成功，预运行和运行选项将变为激活状态，呈现为黑色可选。接着按顺序点击预运行和运行，将配置信息下载到网关设备，以建立PLC与EtherCAT转Profinet网关，以及第三方设备的连接。
