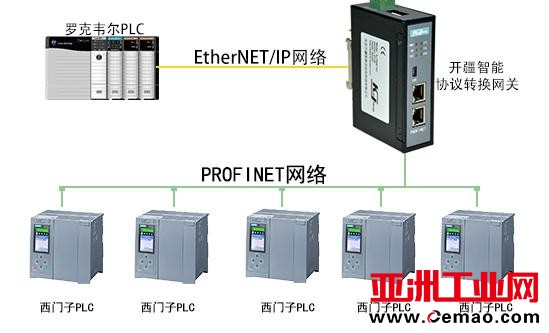

从硬件配置的角度来看，本方案涉及到的主要组件包括一台罗克韦尔（AB）PLC 1769-L32E、一个24V供电的电源模块、一台西门子S7-1200 PLC或其他支持PROFINET的主站、一个EtherNet/IP转PROFINET网关以及一根网线。这些硬件组件构成了整个通讯系统的基础架构。在软件配置方面，操作人员需要利用RSLogix5000和Step7/博图这两款软件工具来进行相应的编程和组态工作。

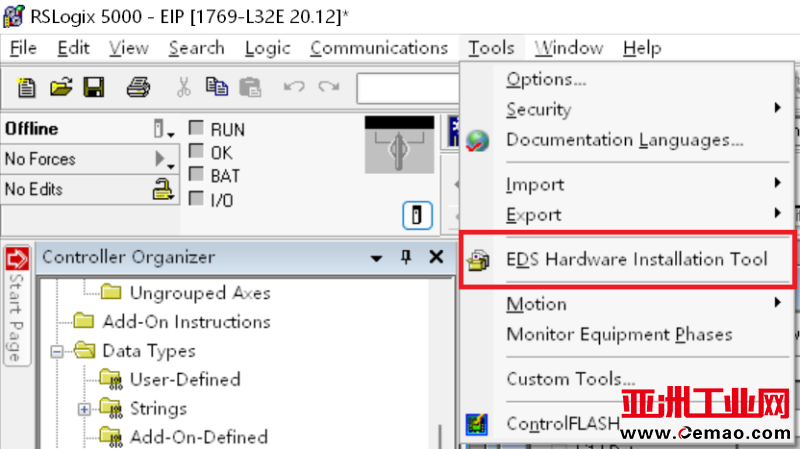

具体步骤如下：首先启动RSLogix5000软件，进行必要的硬件组态设置；接着添加EtherNet/IP转PROFINET网关的EDS文件，以确保EtherNet/IP转PROFINET网关能够被正确识别并集成到整个系统中。通过上述步骤，我们可以成功实现罗克韦尔（AB）PLC 1769-L32E与西门子S7-1200 PLC之间的通讯连接。这种连接方式不仅简化了系统集成过程，还提高了系统的可靠性和稳定性。此外，该方案还具有较好的通用性和适应性，可以广泛应用于各种需要实现不同通讯协议转换的场景中。
本文所介绍的EtherNet/IP转PROFINET通讯配置方案为工业自动化领域的系统集成提供了一种切实可行的解决方案。通过合理的硬件选择和精细的软件配置，我们可以轻松实现不同品牌设备之间的通讯连接，从而推动工业自动化技术的进一步发展和应用。

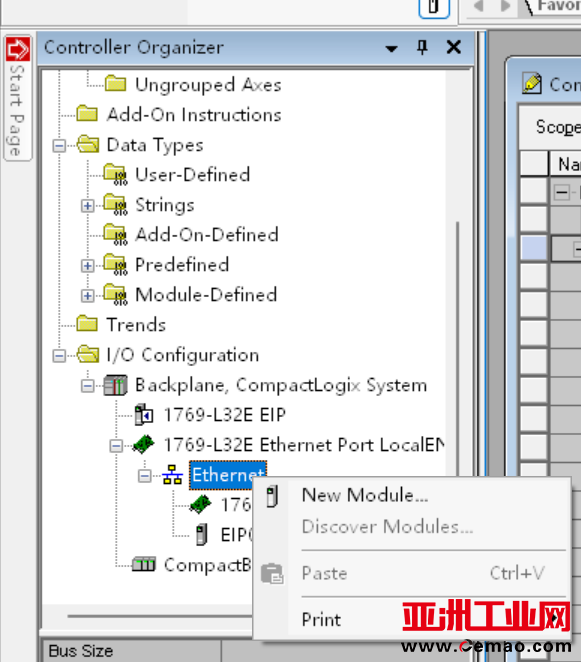

完成安装后，添加新模块。

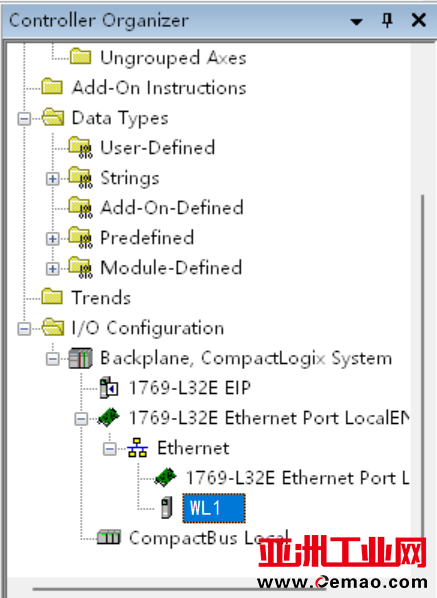

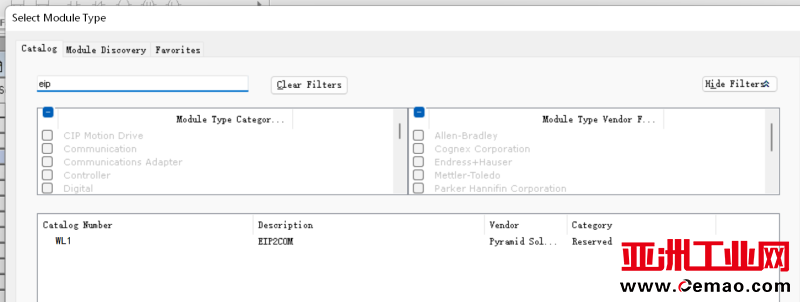

通过输入EIP查找并选择EtherNet/IP转PROFINET网关模块，其名称显示为KJ1。
双击该模块以设置参数。

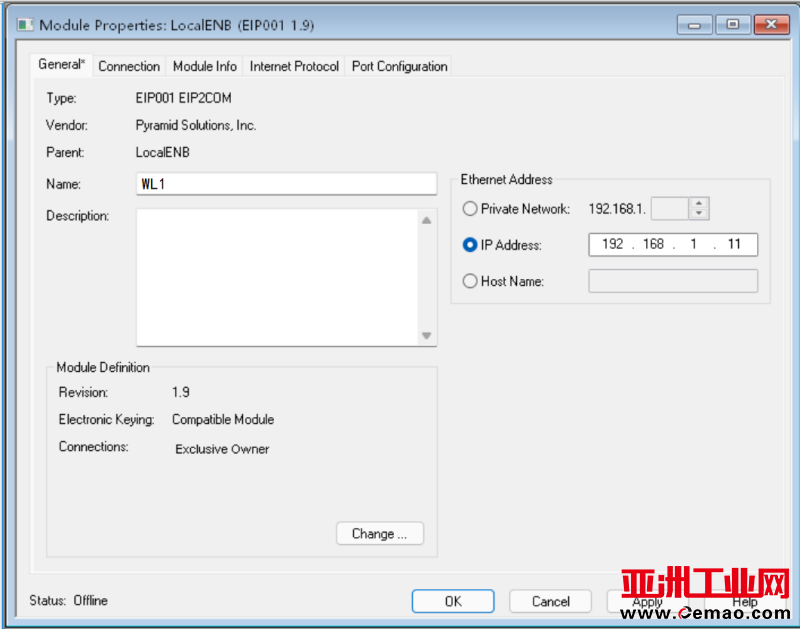

配置EtherNet/IP转PROFINET网关的设备名称和IP地址，例如将设备名称设为KJ1，IP地址为192.168.1.11。注意，在EtherNet端无需设置设备名称。

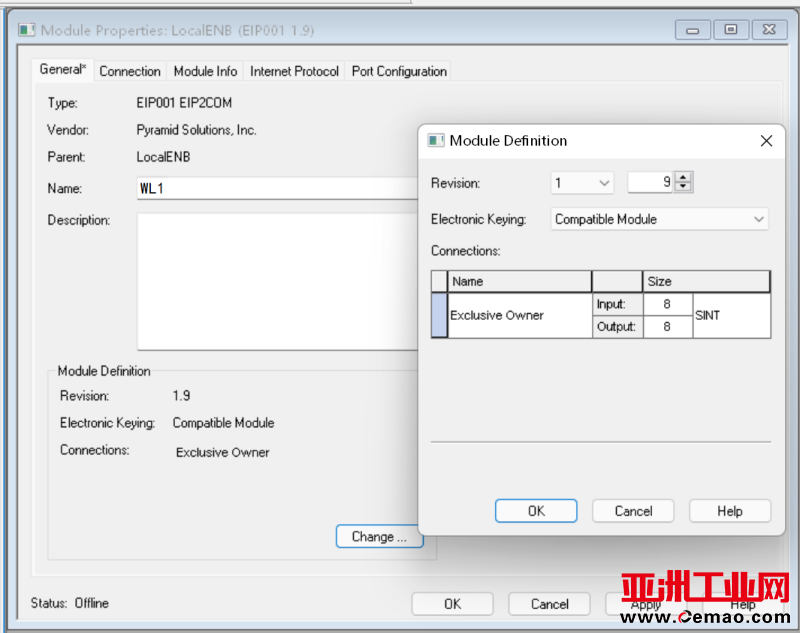

点击Change按钮，设置数据的输入输出长度，比如设置为8个字节。
下载配置至PLC。

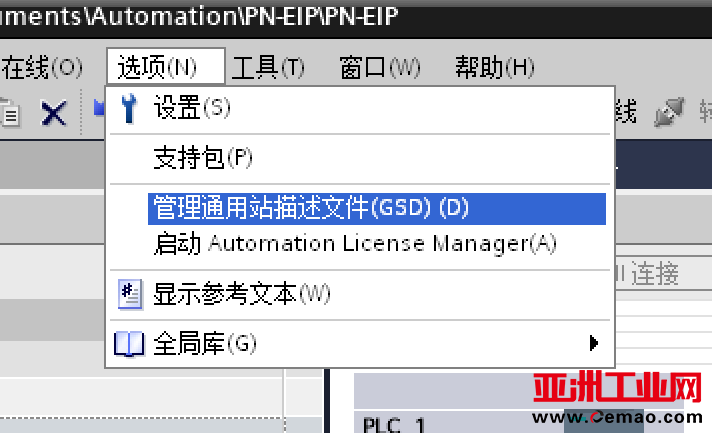

针对西门子PLC进行配置，首先需要安装GSD文件。

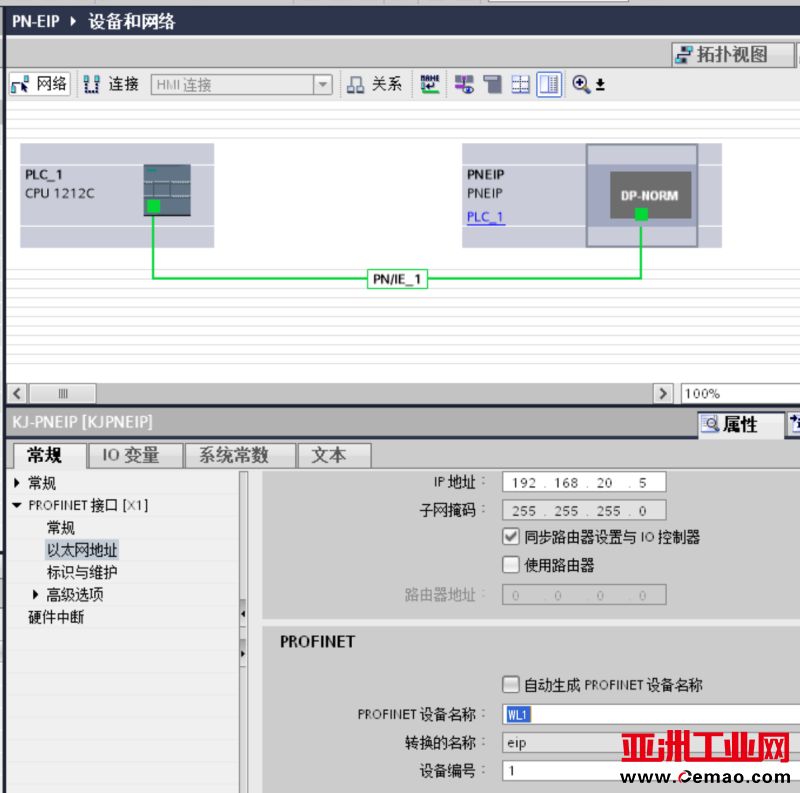

导入EtherNet/IP转PROFINET网关并进行相应组态，设置IP地址和设备名称，例如设备名称为KJ1，IP地址为192.168.20.5。首先，明确数据的输入输出长度为8个字节，并将其配置下载到PLC中。
接下来，启动EtherNet/IP转PROFINET网关配置软件并新建一个PN-EIP项目。此外，确保与西门子PLC的通信参数在PROFINET网络中的IP和设备名称正确设置，且数据交换长度同样设定为8字节。
同时，保证EtherNet/IP转PROFINET网关在罗克韦尔（AB）PLC中的IP地址与组态保持一致。完成上述配置后，通过默认的IP接口下载配置至网关，注意从底部网口进行下载，并建议在下载前不连接正面网口。
在成功完成下载后，需对EtherNet/IP转PROFINET网关模块进行重新上电操作。一旦重新上电完毕，该网关的PWR（电源指示）和SYS（系统状态指示）灯将保持常亮状态，这表明电源供应及系统运行均处于正常状况。
同时，OK指示灯的持续亮起则明确指示了与PROFINET主站之间的通信畅通无阻。此外Run指示灯的常亮进一步确认了EtherNET/IP主站通讯的正常运作。ERR灯若出现闪烁，则表示当前与EtherNET/IP网络的通讯遭遇中断。通过对两侧数值的实时监控，可以有效验证数据交换的成功完成情况。
这一配置案例以罗克韦尔（AB）PLC与EtherNet/IP转PROFINET网关的连接为核心，旨在为专业人士提供实践参考，并鼓励业界同仁积极交流、深入探讨，共同推动技术进步。
