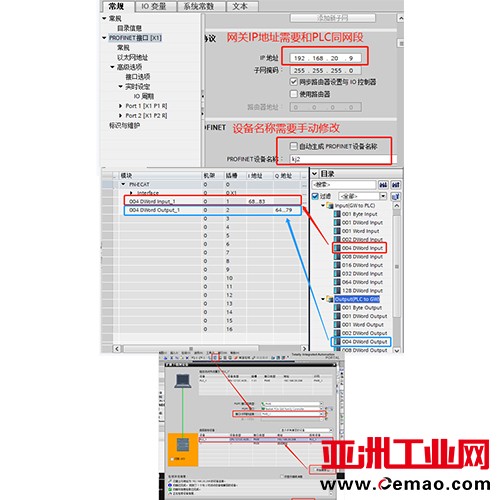

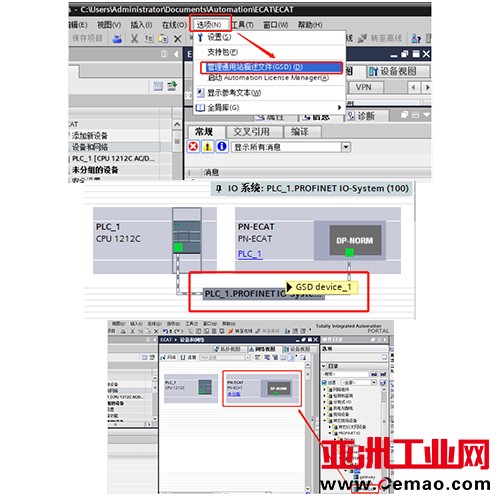

具体步骤包括：首先添加Profinet转EtherCAT网关GSD文件；找到Profinet转EtherCAT网关模块进行组态；设置Profinet转EtherCAT网关的IP地址和设备名称；以及设置Profinet转EtherCAT网关的输入输出字节数长度。通过这些步骤，可以确保PLC与逆变器设备之间的有效连接和通信。

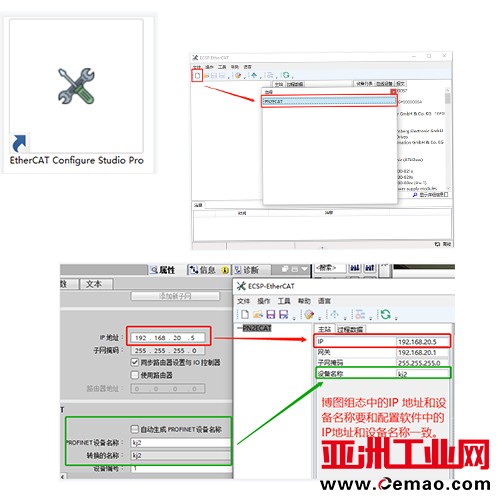

首先，进行系统配置的初始化，将组态文件下载至可编程逻辑控制器（PLC）中。随后，启动Profinet转EtherCAT网关的配置软件，以执行EtherCAT协议的相关设定。在软件界面中创建新项目，并选择PN2ECAT作为通信协议。确保配置软件中的IP地址及设备名称与博途（Bootvis）软件中的设置保持一致，以保证网络通讯的顺畅。

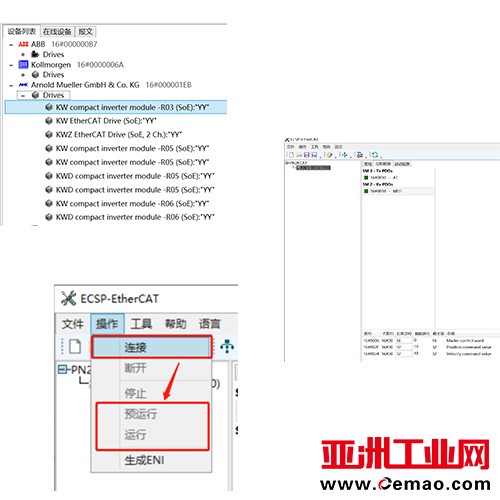

接着，在设备列表里精心挑选并确认需要集成的设备。对于从站设备，进入参数配置阶段，此时需在参数区域添加所需的PDOs，由于参数文件已预设完毕，故可直接将这些配置下载至Profinet转EtherCAT网关中。完成以上步骤后，即可启动配置好的系统。
最终，通过直接对IQN地址进行读写操作来验证配置的正确性。在本实例中，Profinet转EtherCAT模块扮演着至关重要的角色，它作为逆变器与西门子S7-1200 PLC之间的纽带，利用配置软件完成数据映射后，便能迅速实现S7-1200 PLC借助PROFINET协议对逆变器的精准控制，展现了高效且专业的系统集成能力。
