1.功能与作用：
- 协议转换：Profinet是基于工业以太网技术的自动化总线标准，而Canopen是基于CAN总线的应用层协议。网关的主要功能就是将Profinet协议的数据转换为Canopen协议的数据，以便在不同协议的网络之间进行通信，实现上位机（支持Profinet的设备，如PLC）与Canopen总线设备（如步进电机、伺服驱动器等）之间的数据交互。
- 数据传输：确保数据在两个网络之间准确、稳定地传输。它可以实时地获取设备的运行状态信息，也可以将控制指令从Profinet网络传输到Canopen网络中的设备，实现对设备的远程控制和监控。
2.工作原理：
- 当Profinet网络中的设备发送数据时，网关会接收这些数据，并根据预设的转换规则将其转换为Canopen协议格式的数据帧。然后，网关将这些数据帧发送到Canopen网络中，供Canopen设备接收和处理。
- 反之，当Canopen设备向网关发送数据时，网关会将接收到的Canopen数据帧转换为Profinet协议的数据，并将其传输到Profinet网络中的相应设备。
3.应用场景：
- 工业自动化系统：在复杂的工业自动化生产线中，往往存在多种不同协议的设备。例如，一些新设备可能采用Profinet协议，而一些旧设备仍然使用Canopen协议。通过Profinet转Canopen网关，可以将这些设备集成到一个统一的控制系统中，实现设备之间的协同工作。
提高生产效率和自动化程度。
- 智能交通系统：在交通信号控制、车辆监控等智能交通领域，也可能会用到Profinet转Canopen网关。例如，交通信号控制器可能使用Profinet协议与上位机通信，而一些交通监控设备可能采用Canopen协议。网关可以实现这两种设备之间的数据传输，方便交通管理部门对交通系统进行统一监控和管理。
- 能源管理系统：在能源管理领域，如光伏发电站、风力发电站等，不同的能源设备可能使用不同的通信协议。Profinet转Canopen网关可以将这些设备连接起来，实现能源数据的采集、传输和分析，有助于提高能源利用效率和管理水平。
4.配置与使用：

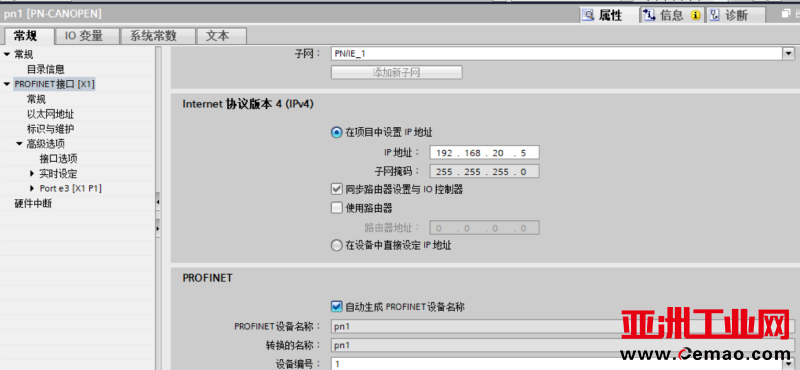

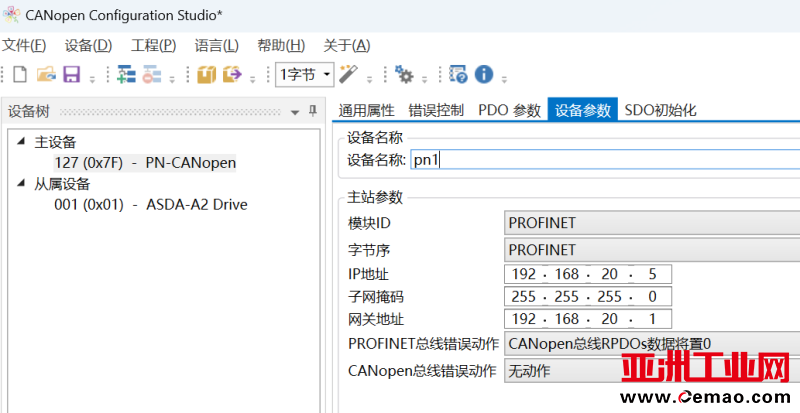

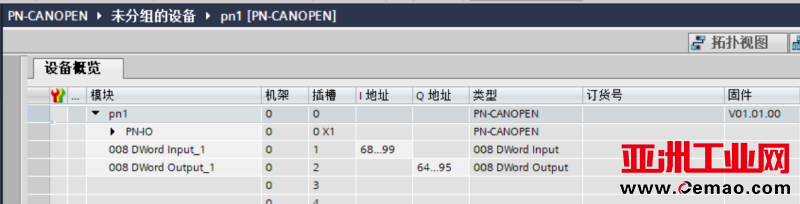

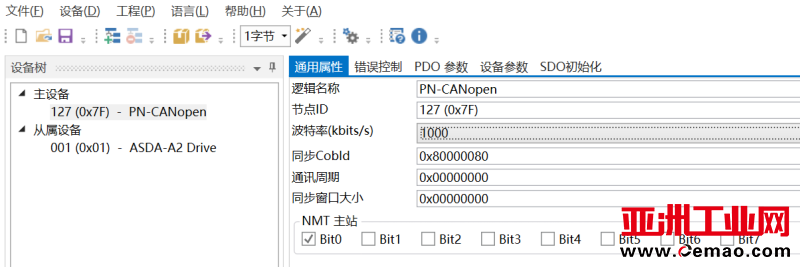

- 配置方面：首先需要选择适合的网关设备，根据要连接的Canopen设备和Profinet网络的要求，确保网关能够支持这些接口和协议。然后，需要在相关的配置软件中进行参数设置，如设置网关的IP地址、子网掩码、设备名称等，使其与Profinet网络中的其他设备在同一网段且名称一致。此外，还需要根据Canopen设备的通信数据量，设置PLC的输入输出长度，以确保数据传输的完整性。
- 使用方面：配置完成后，将Profinet转Canopen网关分别与Profinet设备和Canopen设备连接起来，确保物理连接正常。之后，可以使用适当的工具软件或设备进行测试，确保两个网络之间的数据传输正常。在实际应用中，还可以根据具体的需求，对Canopen设备进行进一步的配置和控制，如设置设备的参数、控制设备的运行等。
