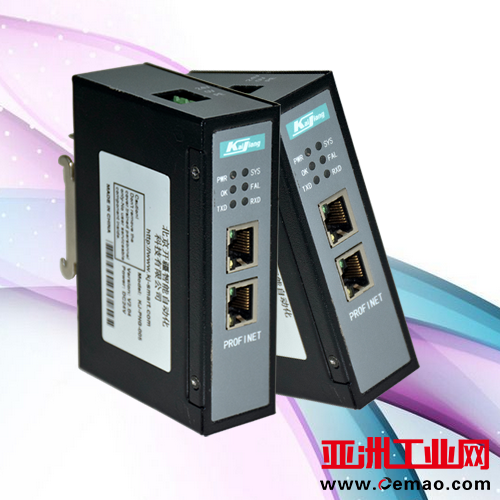

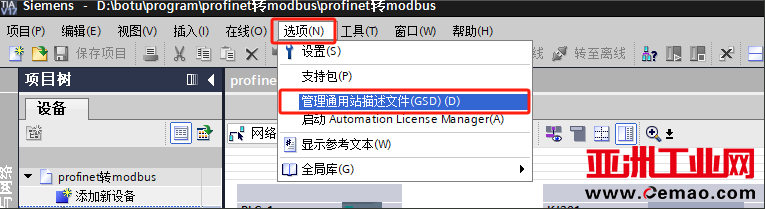

配置案例：打开博图，安装gsd文件。

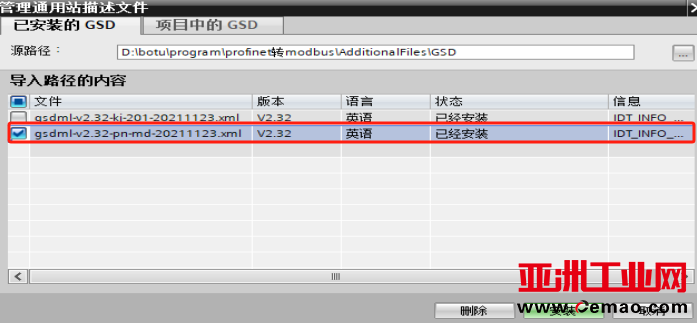

选择gsd所在位置即可确定后会出现在图中，选择安装即可。

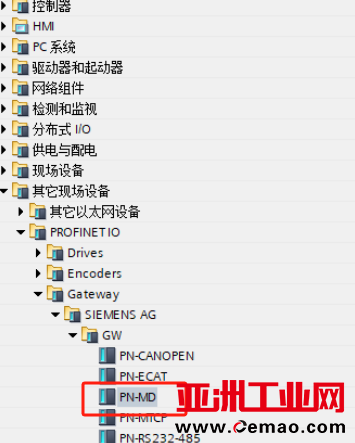

安装完毕后在如下地址找到Modbus485转profinet网关模块。

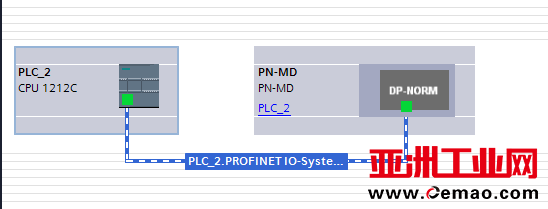

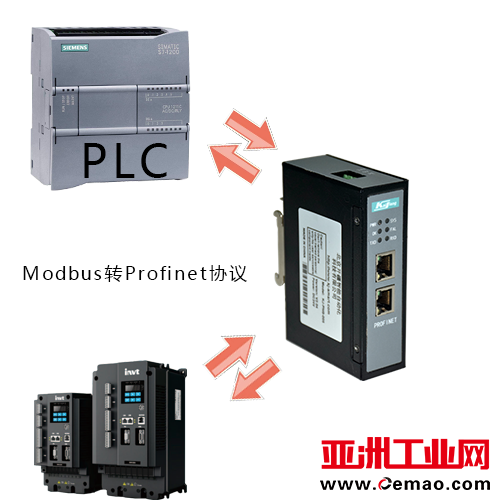

Modbus485转profinet从站连接到1200PLC PN总线接口

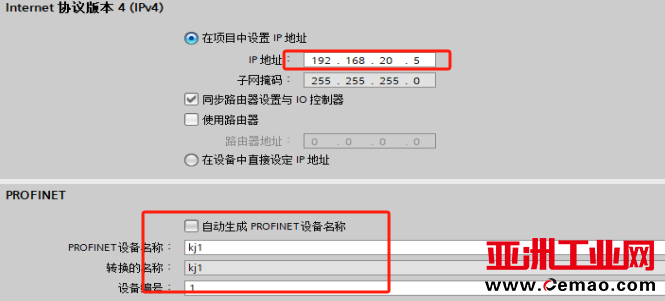

设置Modbus485转profinet网关的IP地址和设备名称。要和配置软件保持一致，IP地址必须和PLC保持同一网段。

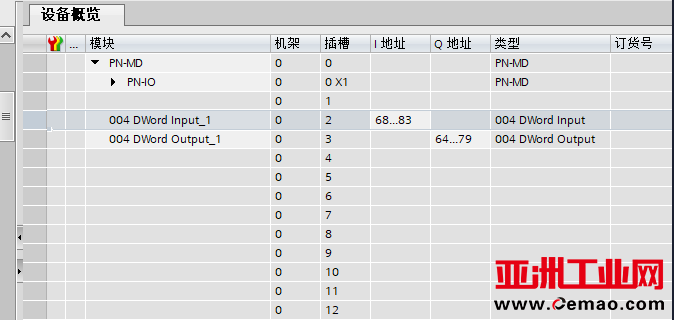

给Modbus485转profinet网关添加读写控制器数据长度，下载组态到PLC。
首先安装Modbus485转profinet网关配置软件，打开软件新建项目选择PN2MRM3；

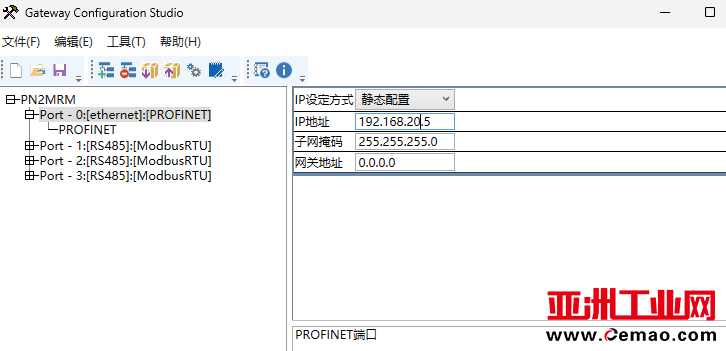

设置PN端的IP地址和设备名称，需和博图配置保持一致。

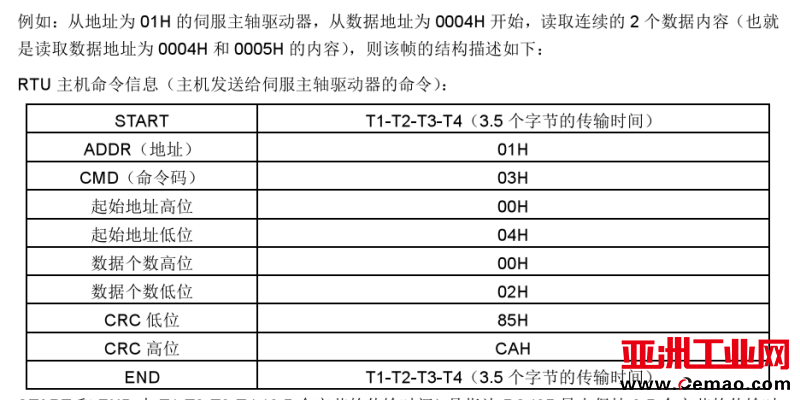

下图是从站的通讯应用格式说明；

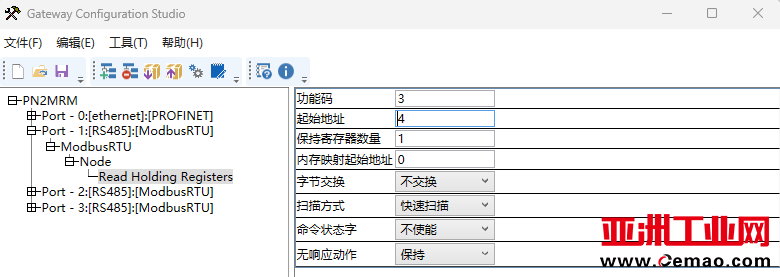

由上图可知，地址为1，功能码为03，读取的寄存器数量为2个，即可开始进行Modbus485转profinet网关的配置。手册中范例起始地址为0004H，需换算成10进制地址为4，连续读取2个地址的数据，填入下图之中。
此时根据产品手册的地址说明即可把Modbus485转profinet网关的数值放到1200PLC的IW货QW区域，从而进一步的对数据进行运算采集工作，以上就是Modbus485转profinet网在西门子1200PLC博图的快速配置。
