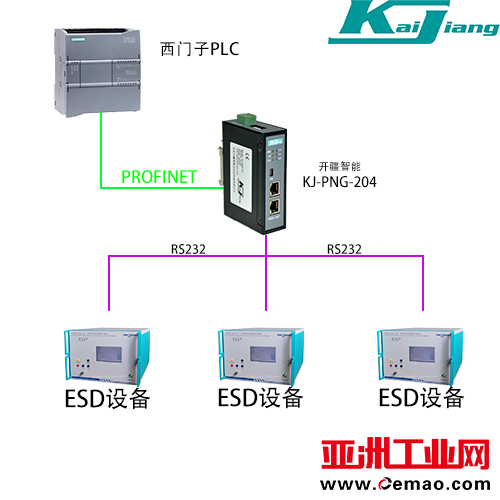

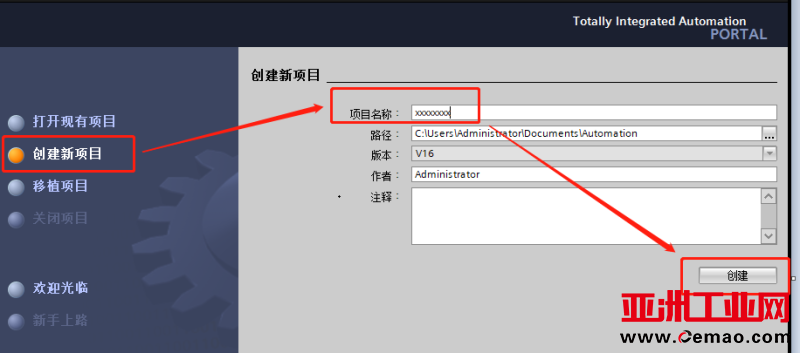

1、首先创建新项目文件。

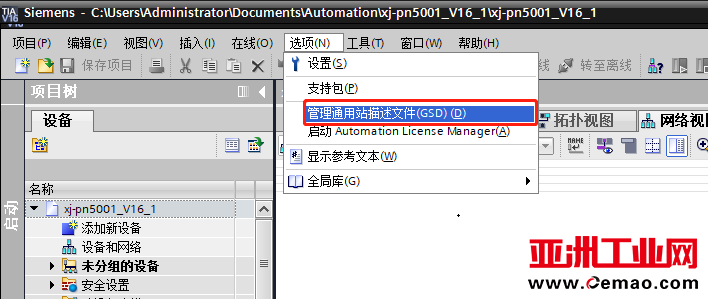

2、导入GSD 文件。将RS232转Profinet网关的GSD文件拷贝放到任意位置。打开博图，建立新项目。进入设备和网络，在选项中选择管理通用站描述文件，安装 GSD 文件。

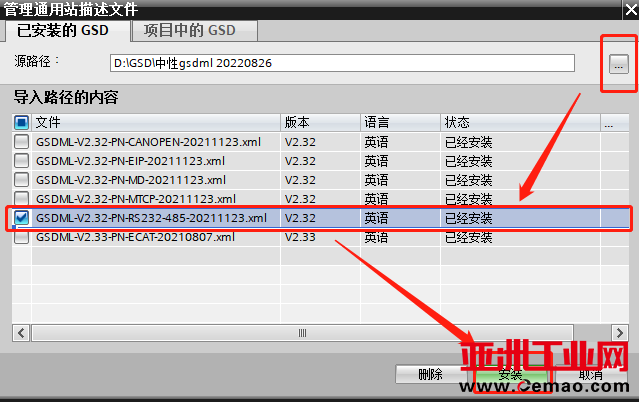

3、搜索GSD文件存放文件夹，搜索到GSD后选择安装，等待安装成功。

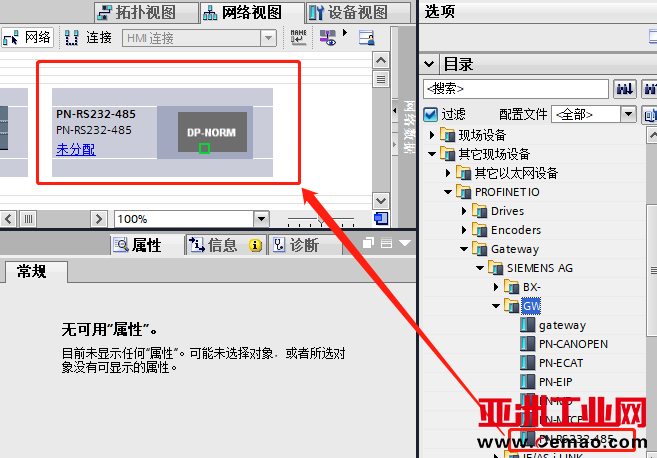

4、安装GSD成功后，打开硬件目录将安装好的GSD文件添加到组态中，RS232转Profinet网关和PLC还没有进行连接处在未分配状态。

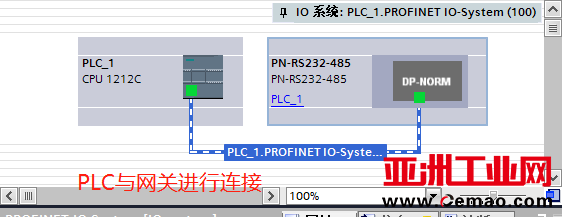

5、点击未分配与PLC进行连接后就可以对RS232转Profinet网关的属性进行参数的设定。

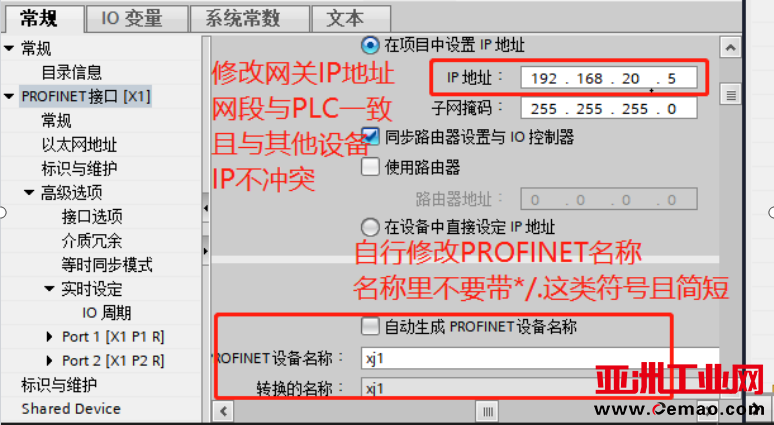

6、RS232转Profinet网关属性，修改RS232转Profinet网关的IP地址和PROFINET设备名称（设备名称中不要带*./这类符号）。需要注意的是设置PROFINET设备名称时，不要勾选自动生成PROFINET设备名称。

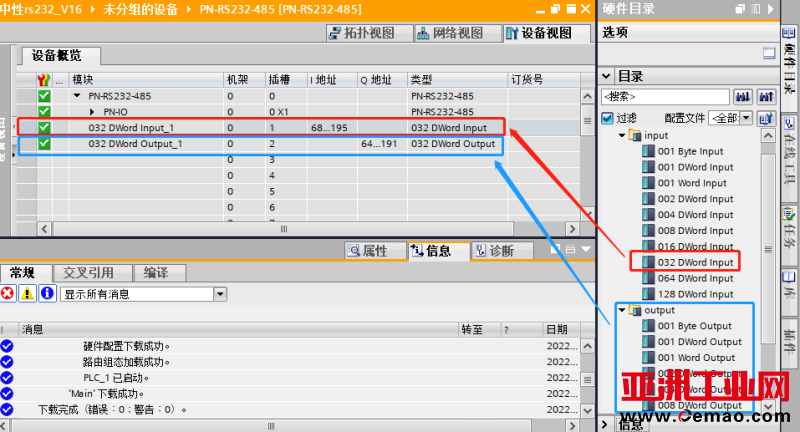

7、添加需要的输入（inptu）、输出（output）字节数。添加字节数根据需求进行添加。

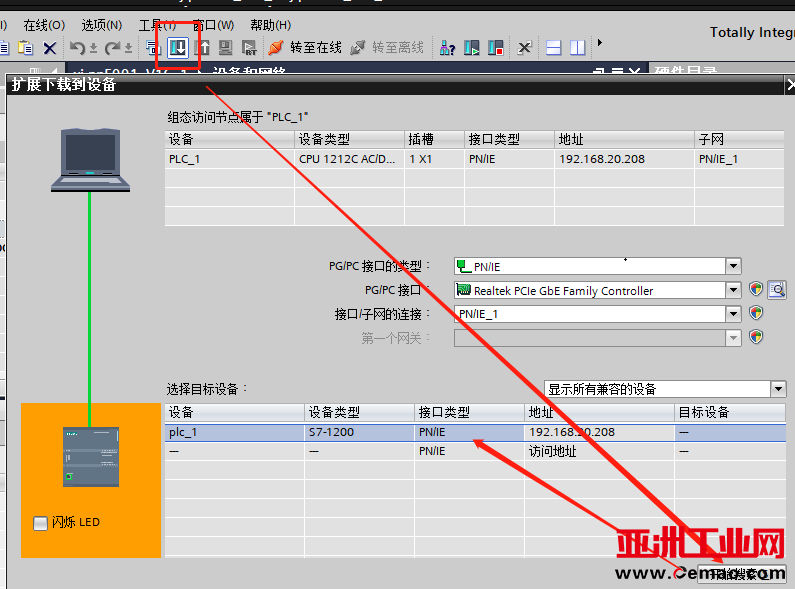

8、根据下图所示，设置好参数后就可以下载并装载到PLC。
9、打开RS232转PROFINET网关配置软件。

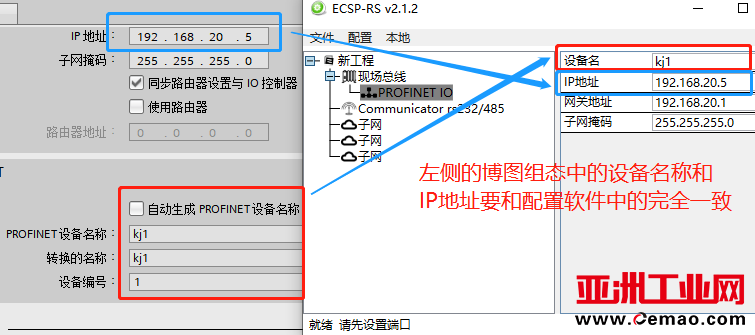

10、RS232转PROFINET网关配置软件中，要设置设备名和IP地址并且与博图的RS232转PROFINET网关组态要完全一致。RS232转PROFINET网关配置软件中，需要设置工作模式。模式分为两种：一种是主从模式，另外一种是消费者和生产者模式。主从模式需要从站应答方可继续发送指令，生产消费者模式输入与输出互不干扰，本案例用生产者、消费者模式进行配置。

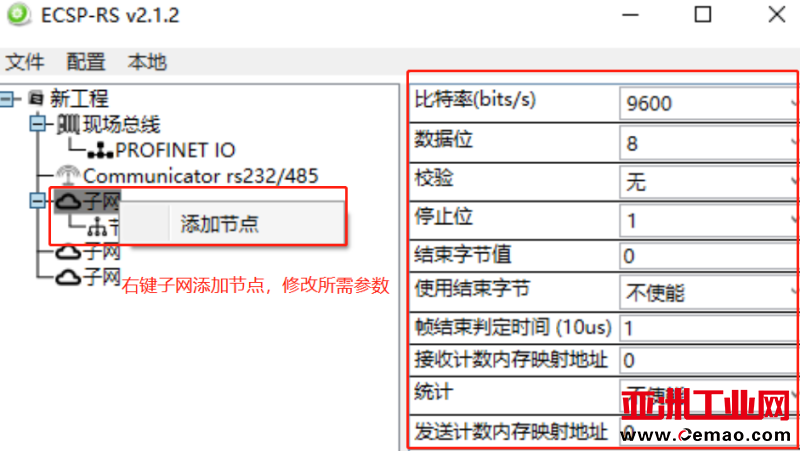

11、RS232转PROFINET网关配置软件中，根据设备手册修改波特率等参数；节点中添加消费者和生产者数据。

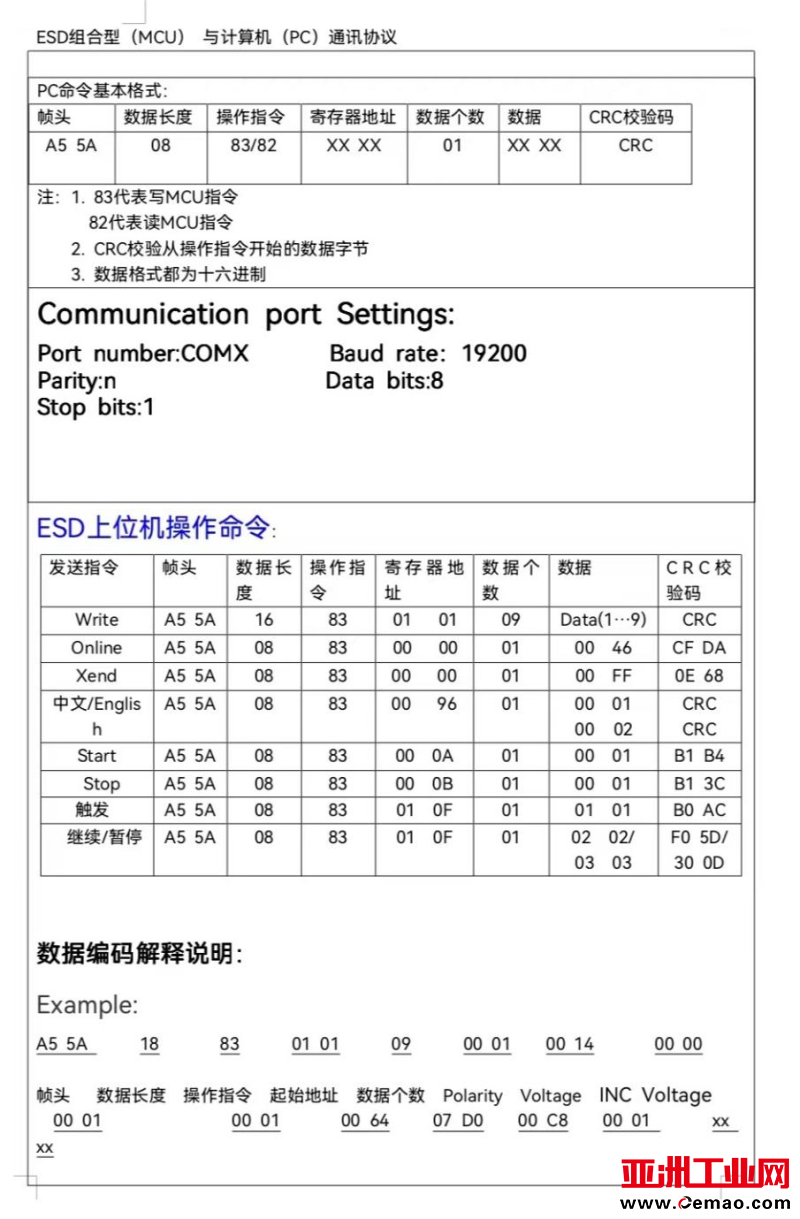

12、如上图显示设备默认波特率为19200，8个数据位，1个停止位，无校验。

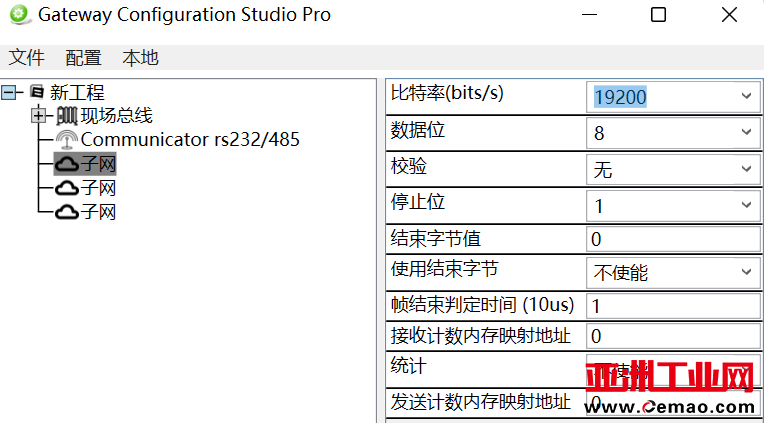

13、将参数改为和设备一致。

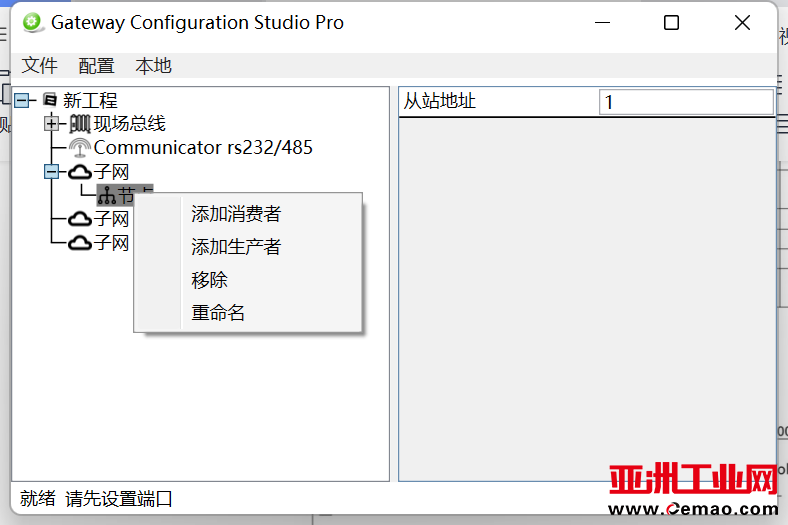

14、添加节点后添加生产者（发送）与消费者（接收）。

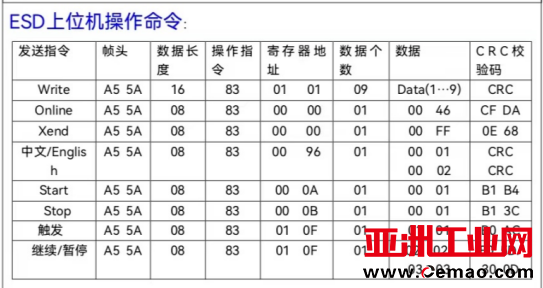

15、本例中客户需要用到Start/Stop/触发三个功能，从表中可知三条命令都是11个字节的输出。

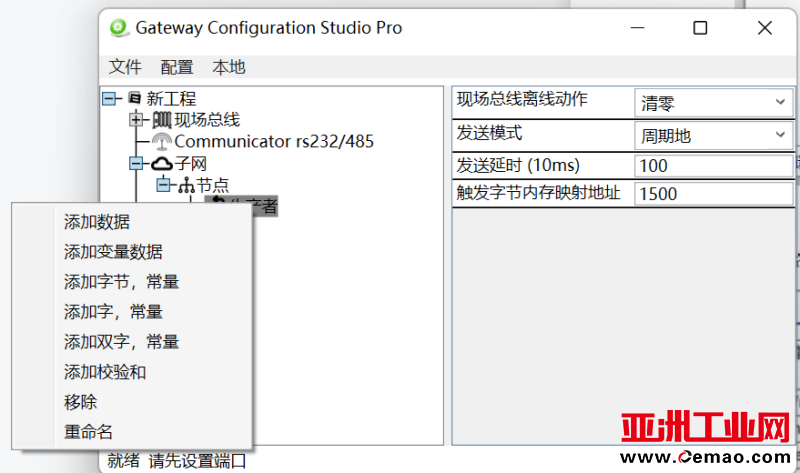

16、所以在生产者处添加固定长度的数据输出。

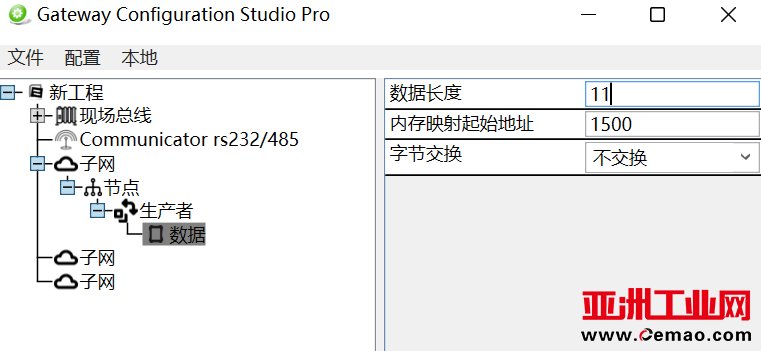

17、将数据长度固定为11个字节的输出即可，内存映射起始地址为网关在plc中对应的Q地址64开始的数据。
18、配置好后下载到RS232转PROFINET网关，重新上电后即可。
