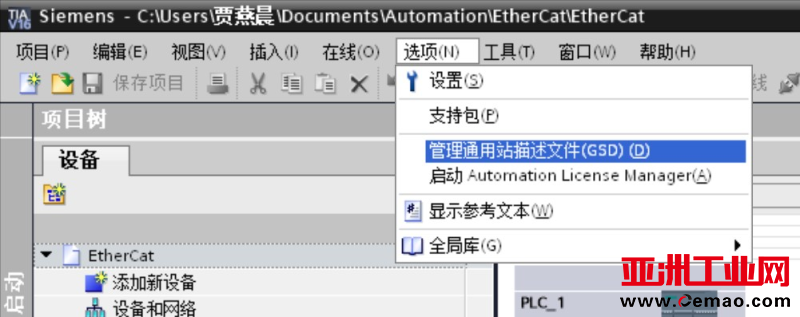

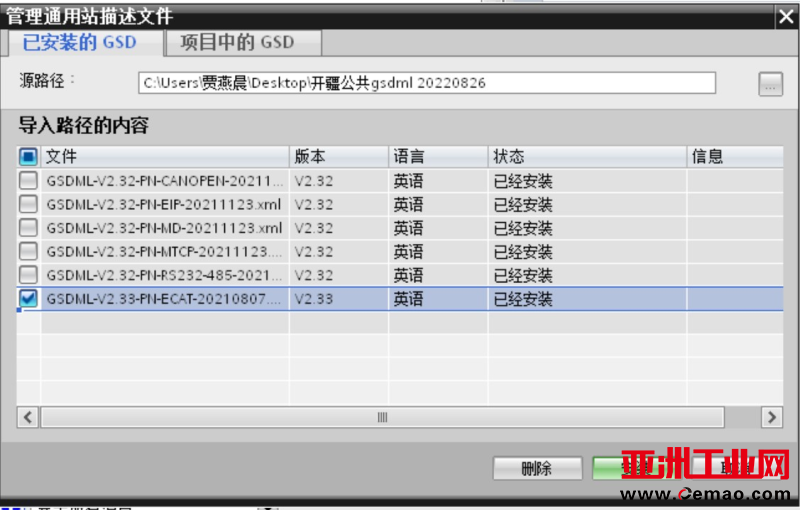

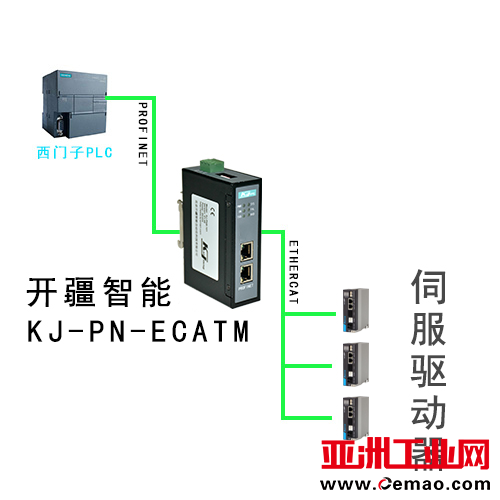

1、首先将EtherCat转ProfiNet网关GSD文件导入西门子PLC组态软件中；
2、找到GSD所在文件夹；

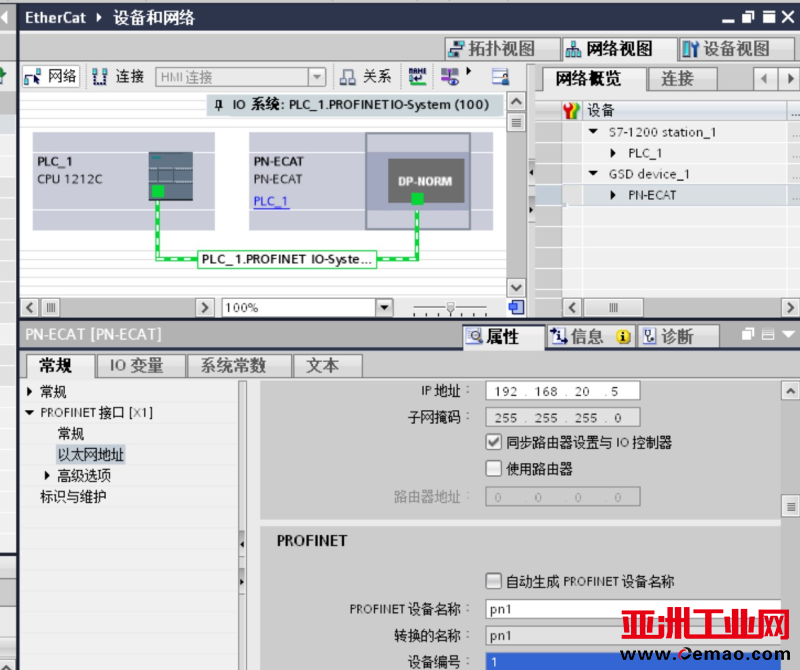

3、添加EtherCAT转Profinet网关模块，并设置EtherCat转ProfiNet网关IP地址及设备名称；

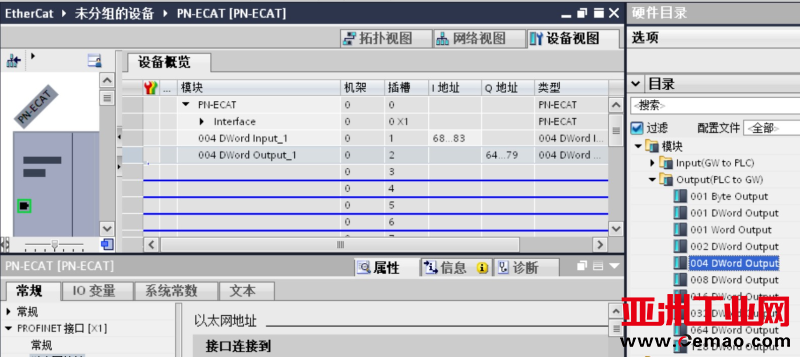

4、添加输入输出字节数长度；
5、保存组态并下载到PLC，打开EtherCat转ProfiNet网关配置软件，添加从站伺服，首先官网下载从站的XML文件；

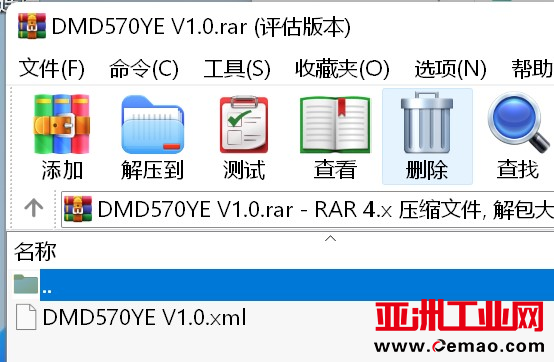

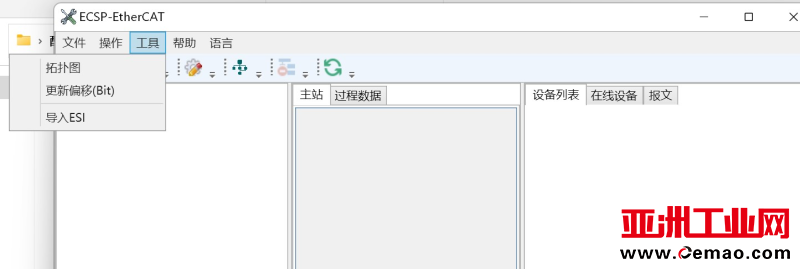

6、打开配置软件，点击工具选择导入ESI文件；

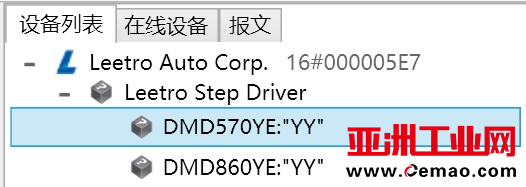

7、选择解压好的文件，刷新库后显示出设备并在设备列表中选择；

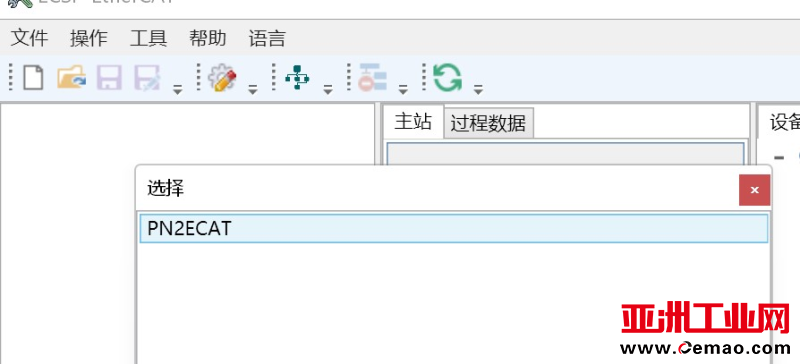

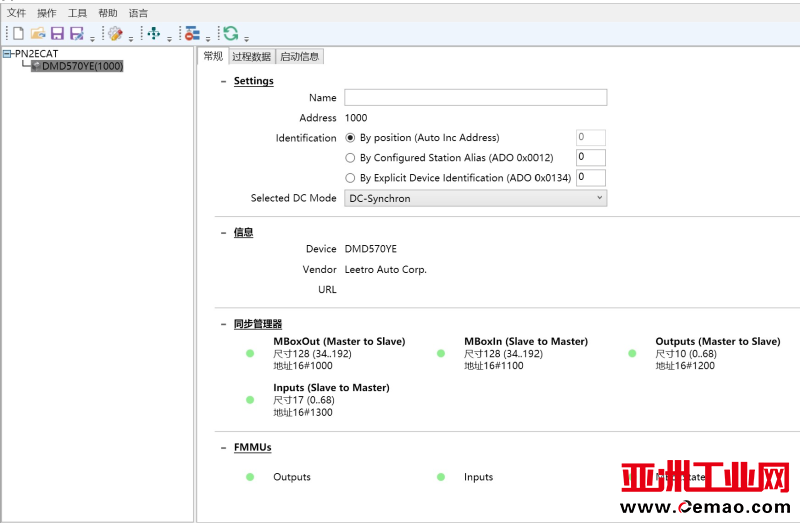

8、新建项目并设置EtherCat转ProfiNet网关IP及设备名称（与PLC组态保持一致，如将pn2ecat改为pn1）；
9、设置从站一些基本参数（一般站号自动排序，所以保持默认即可）；

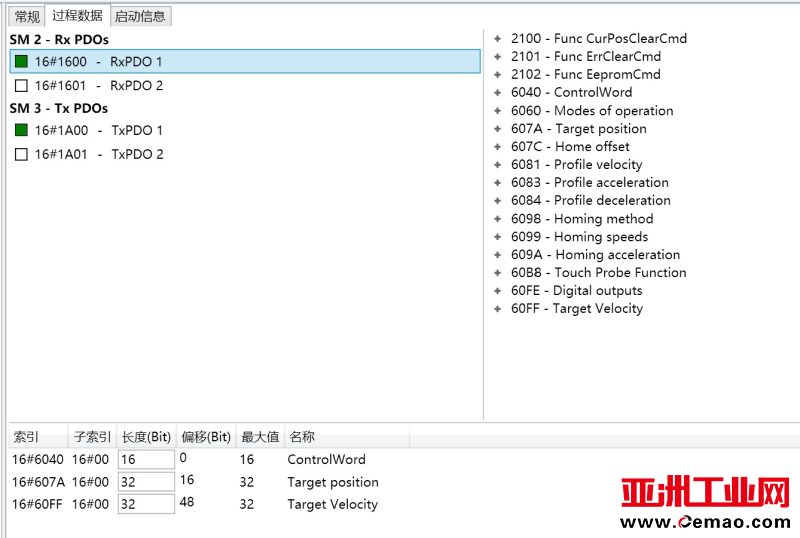

10、根据工艺需要来设置从站的PDO参数分配。比如速度模式，位置模式等；

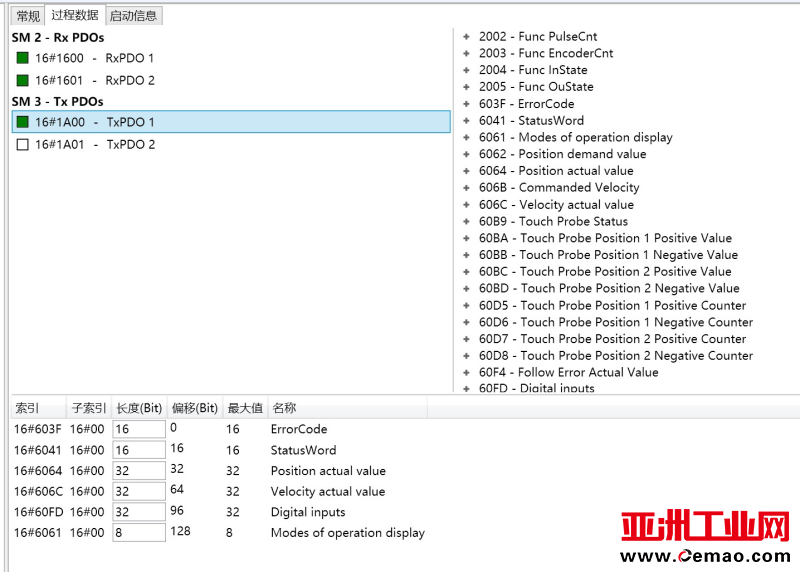

11、本例在RPDO1里设置了3参数，RPDO2里1个参数。（一条PDO可配置多个参数，具体跟从站描述文件有关）TPDO1里默认设置了6个参数，可根据需要自行添加删减，或者可以放置到其他TPDO；

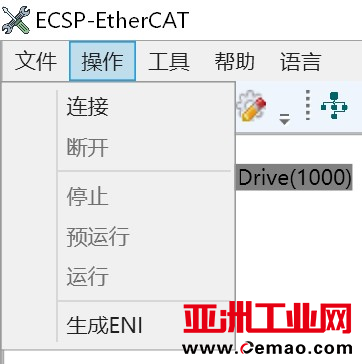

12、确认配置无误后点击“操作”-“连接”；
13、随后预运行及运行会变为黑色可选状态，依次点击预运行-运行，把配置下载进网关即可。连接PLC与网关及第三方设备。Ok灯亮后表示Profinet通讯正常，RUN常亮，err灭表示EtherCAT通讯正常。从站的Rx PDOs对应从站的接收即主站的发送Q地址Tx PDOs对应从站的发送即主站的接收I地址。通讯正常后对PLC及其他Profinet主站对应的IQ地址进行读写即可。
