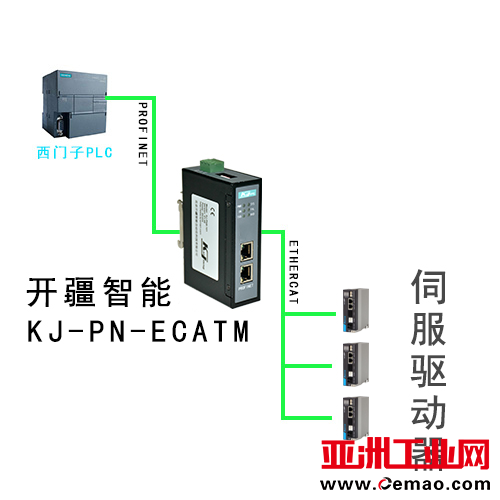

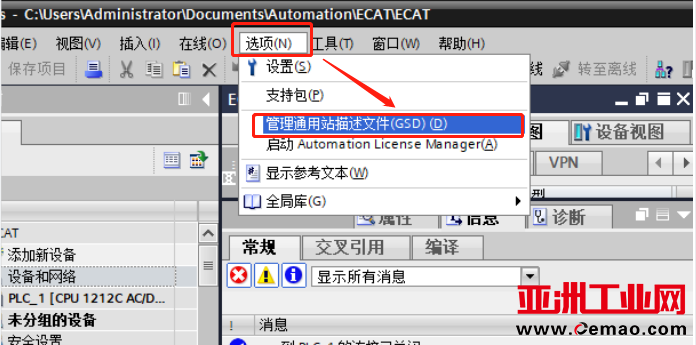

1、首先我们在西门子博图中进行组态，管理通用站描述文件；
2、点击右侧“...”从查找GSD所在文件，安装至成功；

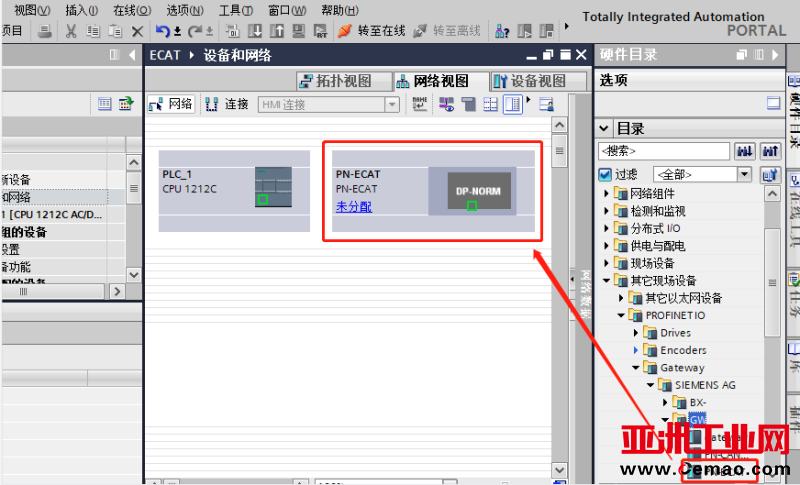

3、找到EtherCAT转Profinet网关模块进行组态；

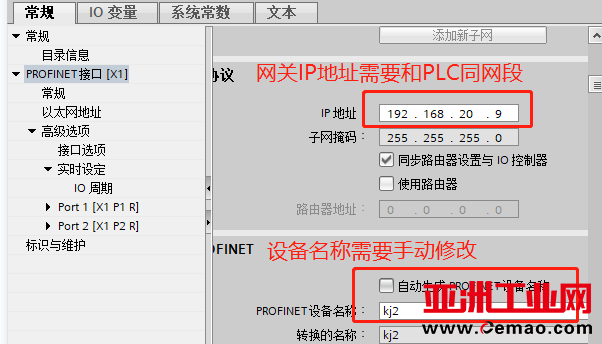

4、设置EtherCAT转Profinet网关的IP地址和设备名称，设备名称需要将自动生成取消勾选并手动输入简短不带有/*-、这类特殊符号；

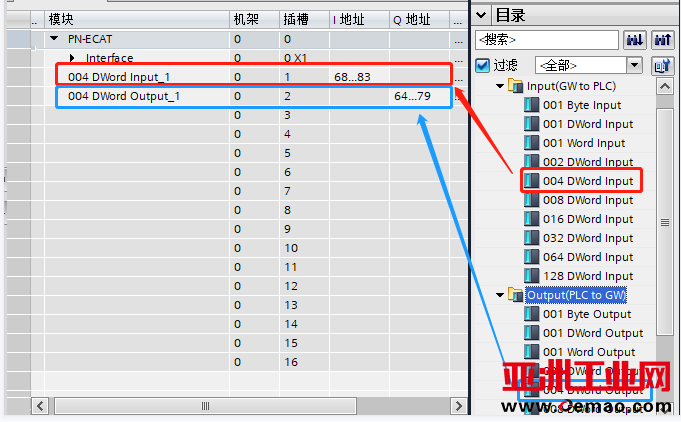

5、设置EtherCAT转Profinet网关的输入输出字节数长度；

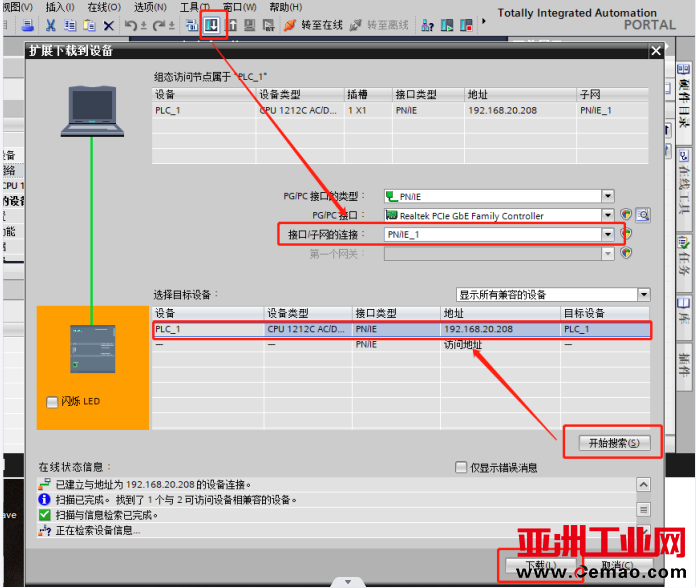

6、下载组态到PLC；
7、打开EtherCAT转Profinet网关配置软件进行ECAT设置；

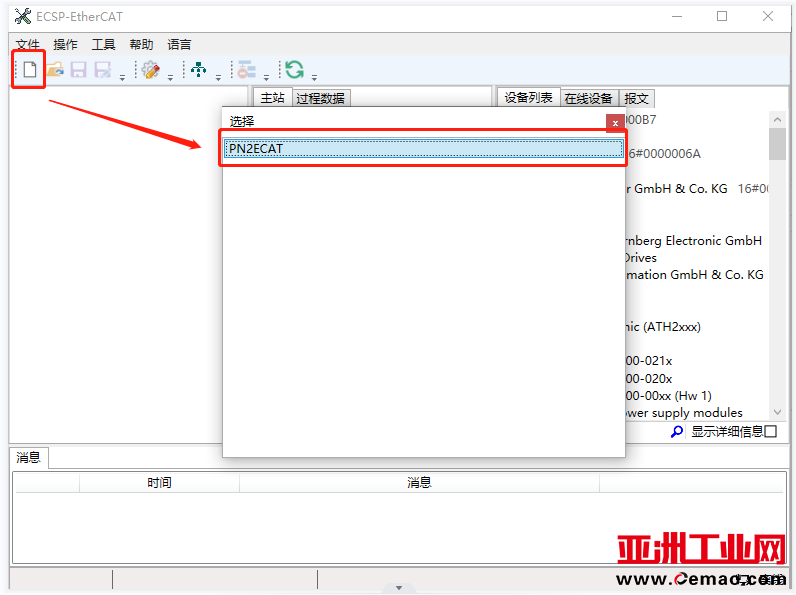

8、新建项目选择PN2ECAT；

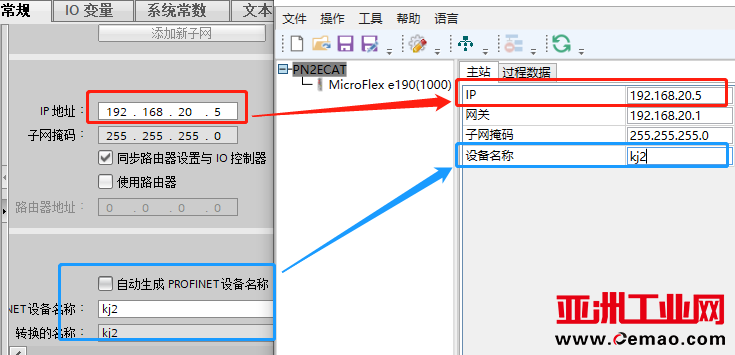

9、配置软件的IP地址和设备名称要和博图一致，左侧博图EtherCAT转Profinet网关IP地址和下方的PROFINET名称要和右侧的配置软件完全一致；

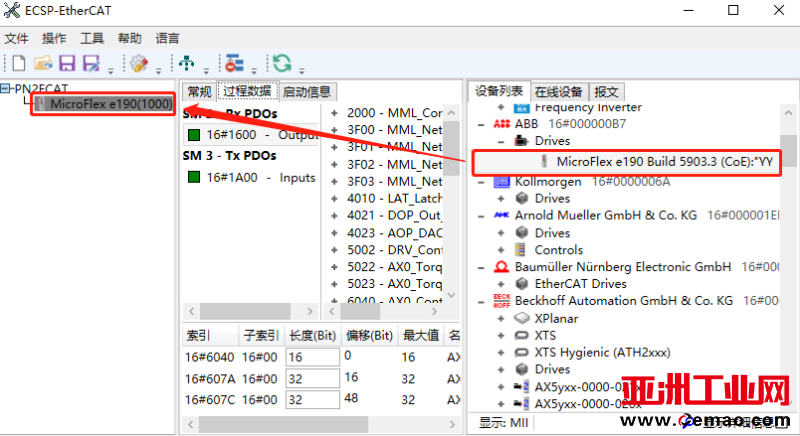

10，在设备列表中查找并选定所需设备；

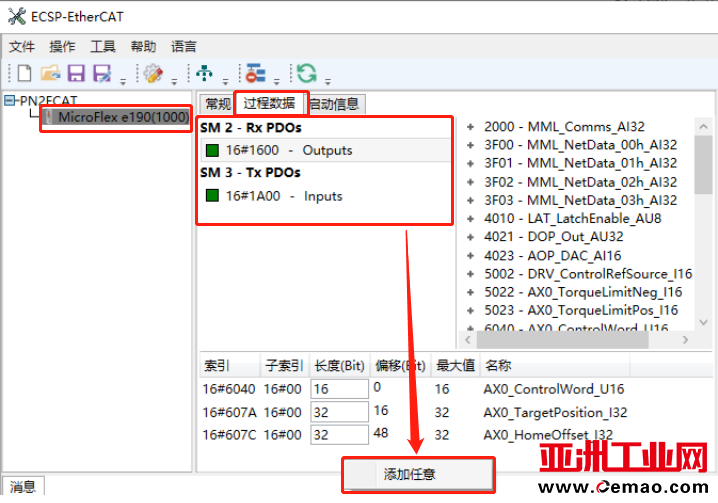

11、对Microflex E190进行参数配置，Sm2-Rx PDOs对应下方所添加的参数；

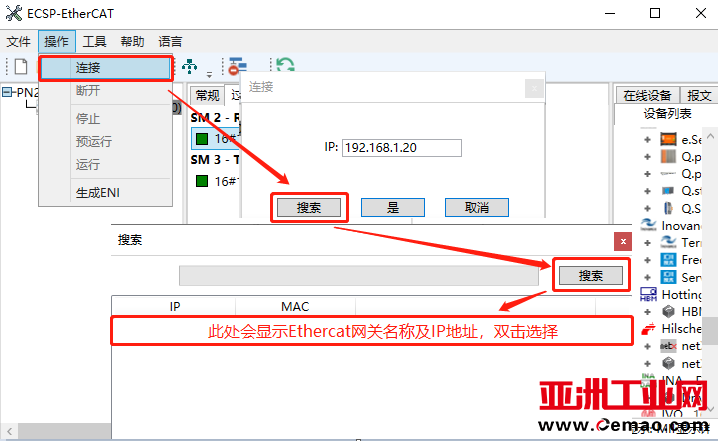

12、配置完成后进行连接步骤；
13、点击菜单栏中的操作，直接对对应的I、Q地址读写即可；
