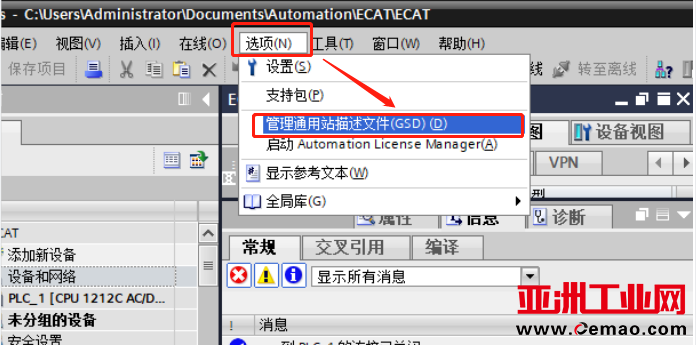

1、首先添加EtherCAT转Profinet网关GSD文件

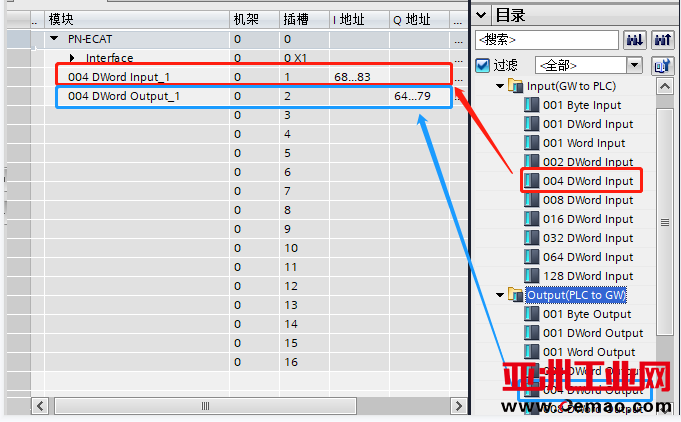

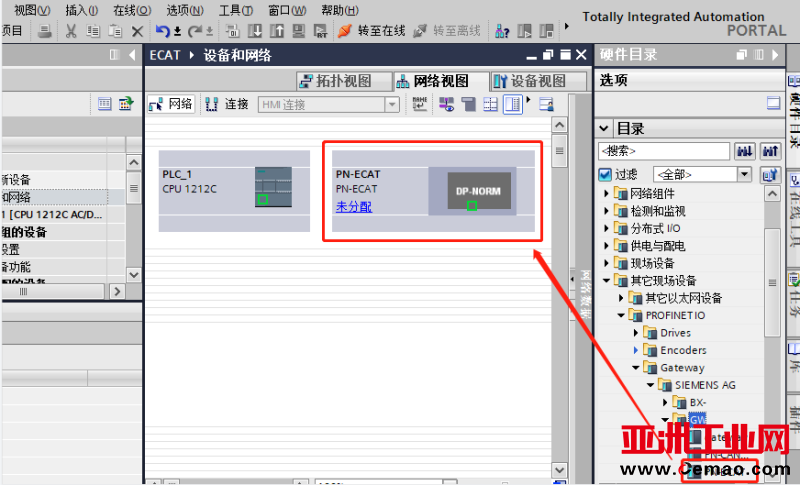

2、找到EtherCAT转Profinet网关模块进行组态；

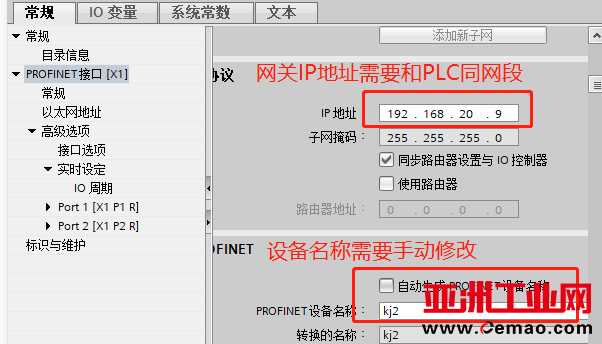

3、设置EtherCAT转Profinet网关的IP地址和设备名称；

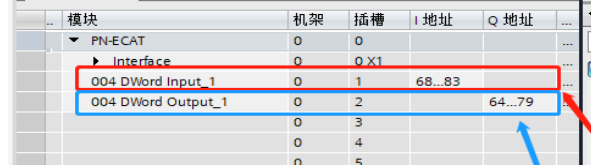

4、设置EtherCAT转Profinet网关的输入输出字节数长度；
5、下载组态到PLC；
6、打开EtherCAT转Profinet网关配置软件进行ECAT设置；

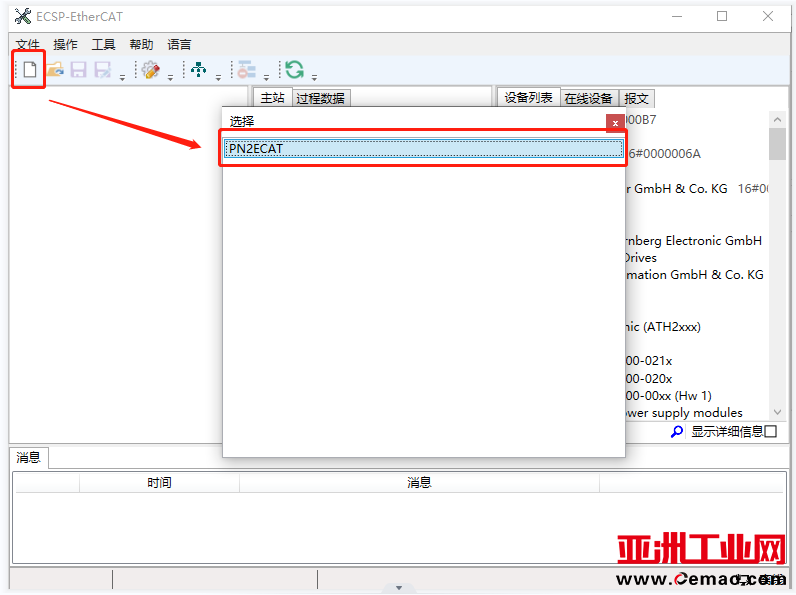

7、新建项目选择PN2ECAT；

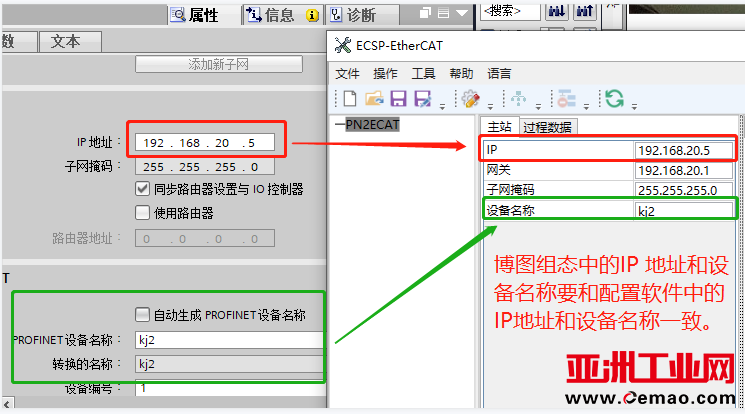

8、配置软件的ip地址和设备名称要和博图一致；

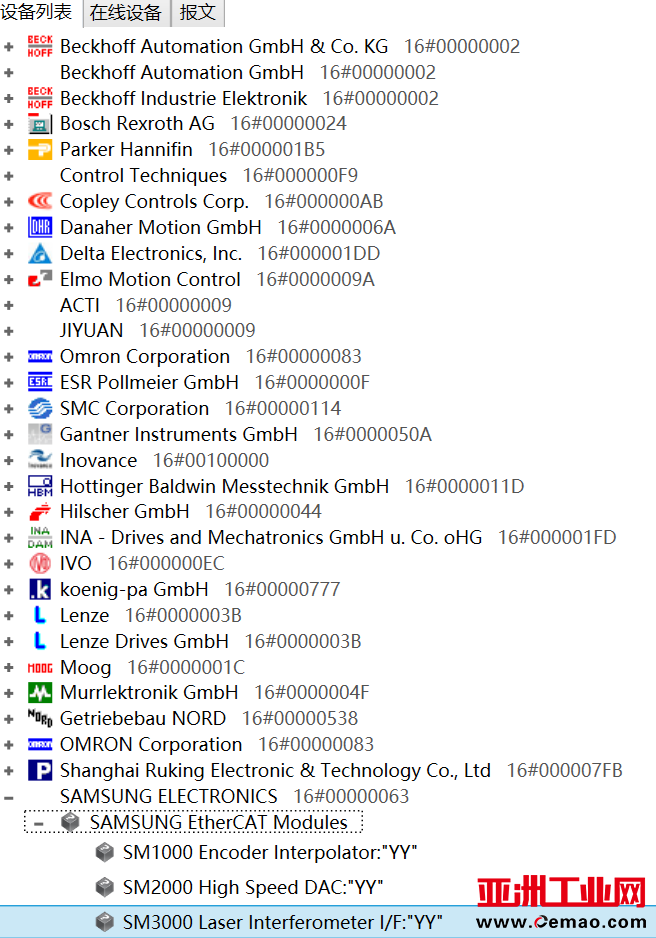

9、在设备列表中查找并选定所需设备；

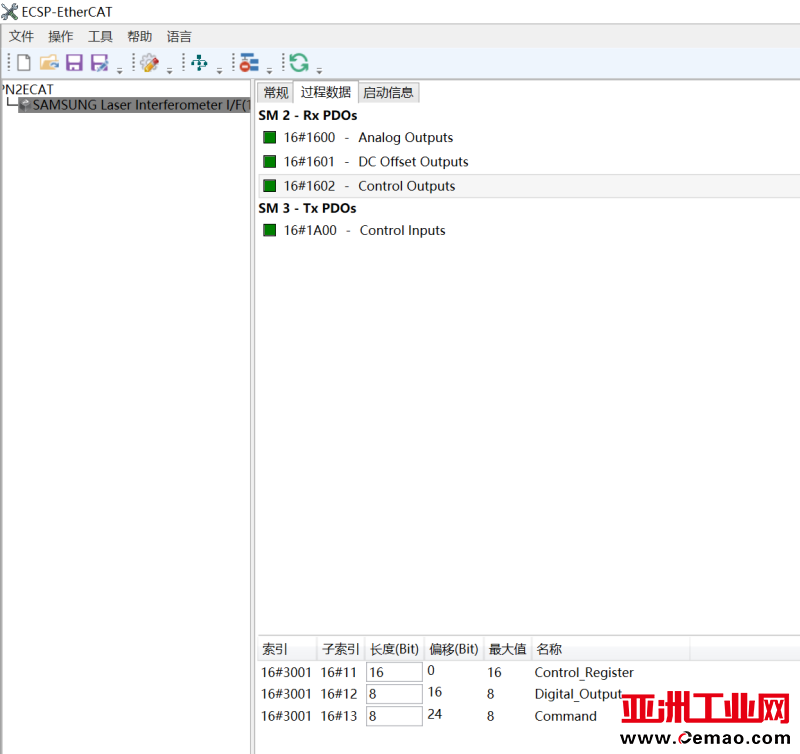

10、对从站设备进行参数配置， PDOs在下方参数栏中添加所用参数项。该文件已经把参数写死，直接下载配置进EtherCAT转Profinet网关即可；

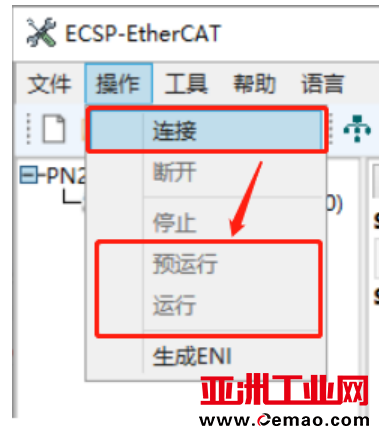

11、配置完成后运行；
12、直接对对应的IQ地址读写即可；
14、Ethercat从站地址可以从激光干涉仪设置，EtherCAT转Profinet网关中选择自动设置地址后按站号顺序接入从站即可。
