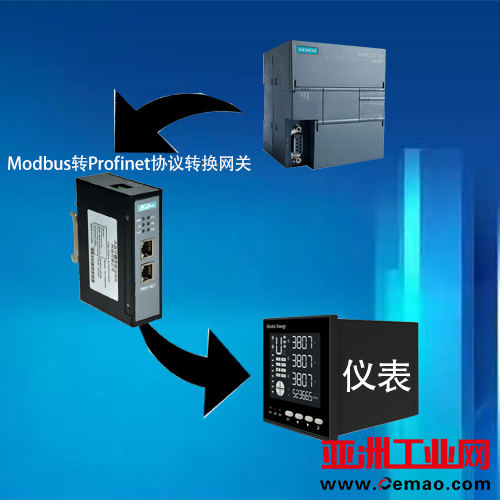

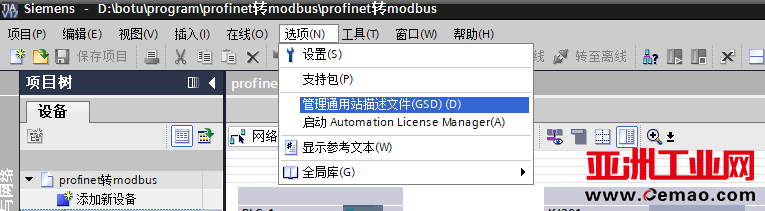

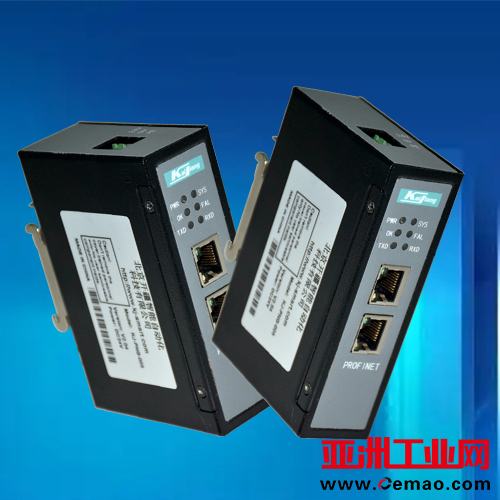

本案例是用Modbus转Profinet网关链接TP613三相智能电力仪表与PLC的配置案例，用到设备为西门子S7-1200PLC，Modbus转Profinet网关，TP613三相智能电力仪表。首先打开PLC的控制软件进行添加GSD文件。

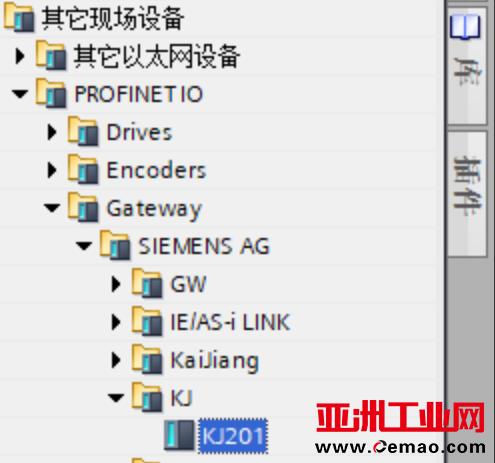

安装完毕后在如下地址找到Modbus转Profinet网关模块。

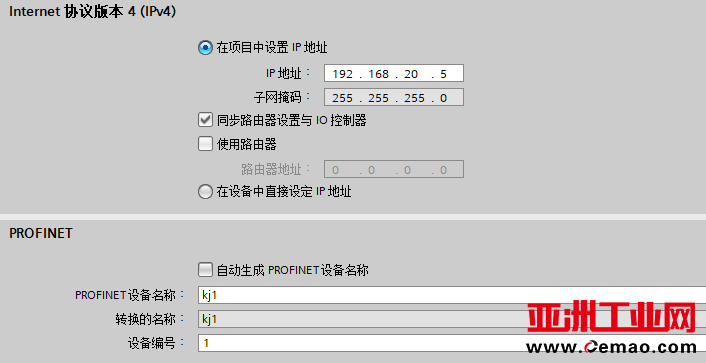

配置Modbus转Profinet网关地址地址要和PLC地址、电脑IP保持在同网段下。
在设备视图找到硬件目录，添加写读数据长度。

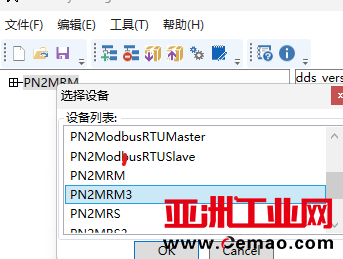

此时需要安装Modbus转Profinet网关配置软件，打开软件新建项目选择PN2MRM3。

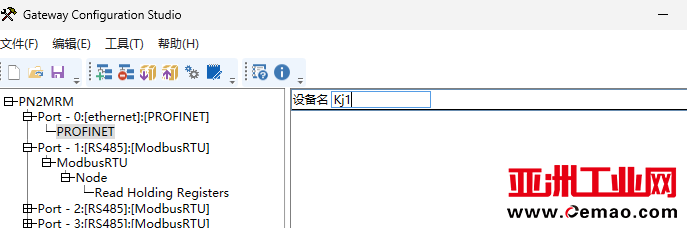

首先设置PN端的IP地址和设备名称，需和博图配置保持一致。

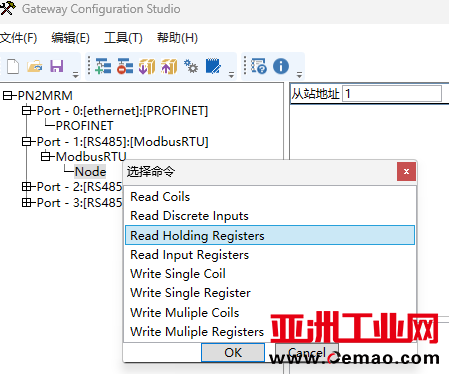

在ModbusRTU出点击右键选择插入节点，节点地址填写从站地址。
如不确定选择是否正确可在右边功能码处确定。
下图是Modbus从站要求的通讯应用格式说明。
由案例可知，从站功地址为1，功能码为03，读取的寄存器数量为2个，即可开始进行Modbus转Profinet网关的配置。手册中范例起始地址为006CH，需换算成10进制地址为108，连续读取2个地址的数据。填入下图之中。
配置完成所有需要的参数后进行下载，点击工具在点击通讯设置。
出现没有COM口可用提示点击确定。
选择TCP，对Modbus转Profinet网关进行IP搜索，将搜索到的Modbus转Profinet网关IP双击然后进行下载。
通过PLC连接Modbus转Profinet网关，实现了工业生产设备之间不同类型通信协议的转换。并且通过Modbus转Profinet网关的配置，用户可以方便地进行通讯参数的设置，从而保障工业生产现场的稳定运行。
