配置案例：先打开西门子组态软件，根据下图安装gsd文件。

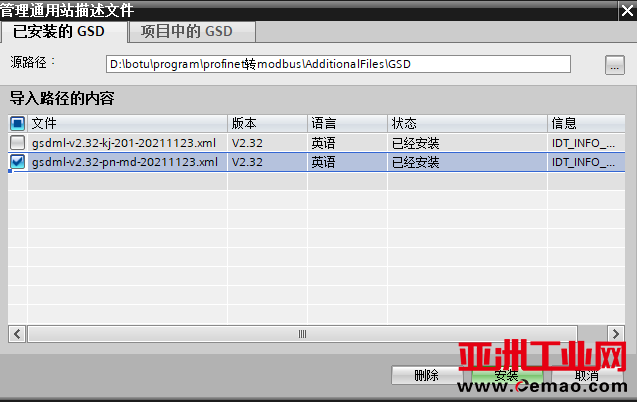

选择正确的ModbusRTU转Profinet网关模块GSD安装。

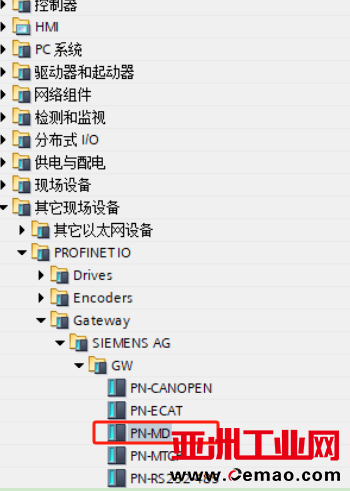

安装完毕后在如下地址找到ModbusRTU转Profinet网关模块。

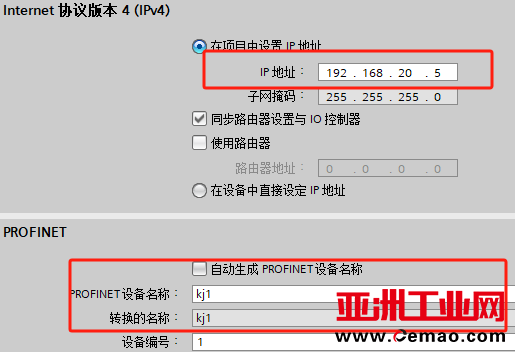

ModbusRTU转Profinet网关模块属性修改ModbusRTU转Profinet网关的IP 地址和设备名称。
根据从属设备添加ModbusRTU转Profinet网关所需的输入输出字节长度。添加长度为双字
下图是从属设备的通讯应用格式和设备说明书示例说明，用配置软件添加

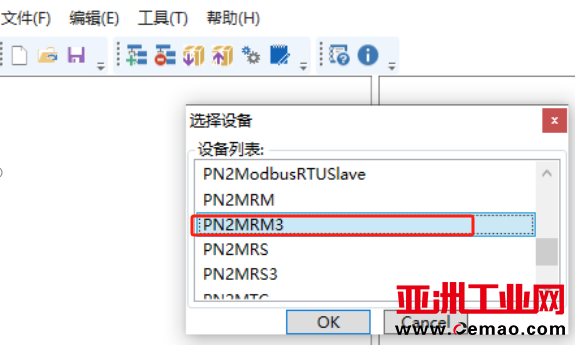

由上图判断，从站功地址为1，读取功能码为03，读取寄存器2个，即可开始进行Modbus转Profinet网关的配置。首先安装ModbusRTU转Profinet网关配置软件，打开软件新建项目，选择PN2MRM3；

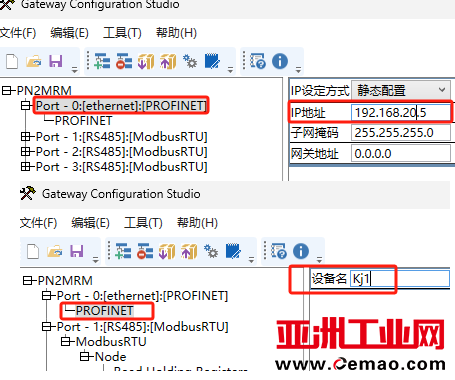

首先设置PN端的IP地址和设备名称，需和博图配置保持一致。

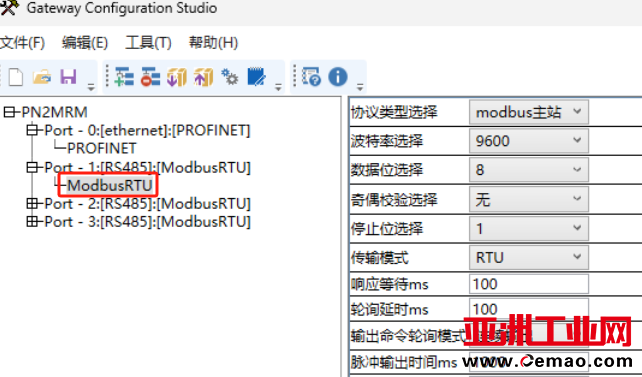

设置Modbus参数，参数要和从站一致（注意：如果校验位不是无校验那么数据位请选择9，输出命令轮询模式可根据需要选择单次发送，连续发送，脉冲发送等）本例为波特率9600，8个数据位，1个停止位无校验

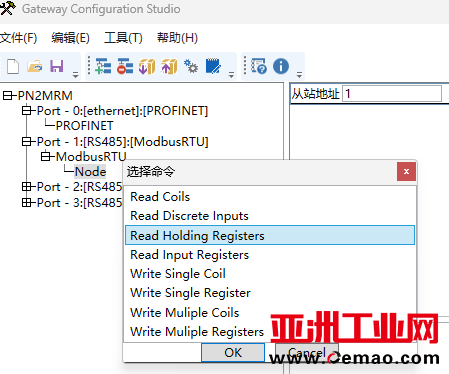

在Node处继续右键插入功能码；

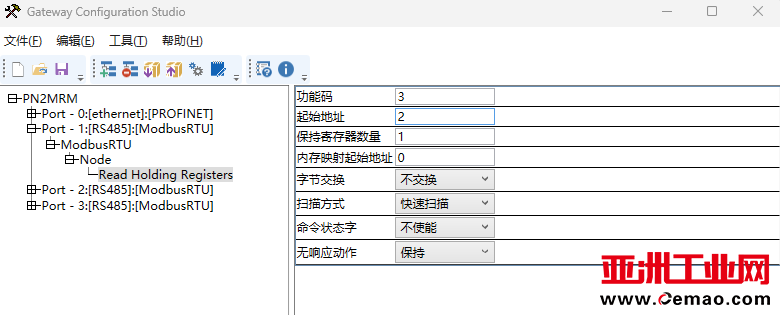

手册中范例起始地址为0002H，连续读取2个地址的数据，填入下图之中。
内存映射起始地址对应博图中的IQ地址，本例中I地址为68-83，那么地址为2话寄存器地址2号的数据就会映射到IW68后面数据依此往后按顺序排列。注意，配置完IP和设备名称下载到ModbusRTU转Profinet网关后需要重新上电配置才会生效。可以通过这种测试方式来确保项目或工程的可靠性，有效地提高工作人员的生产效率。
